Ref: EWTGUHM150

HM 150 Module de base pour essais de mécanique des fluides (Réf. 070.15000)

Support et alimentation en eau (circuit fermé) pour module HM150.XX, mesure de débit volumétriques

La série d'appareils HM 150 délivre un grand aperçu des essais expérimentaux élémentaires pouvant être réalisés en mécanique des fluides.
Pour les besoins individuels, le module de base HM 150 fournit l'essentiel: l'alimentation en eau dans un circuit fermé; la détermination du débit volumétrique, ainsi que le positionnement de l'appareil sur le plan de travail du module de base et la collecte de l'eau d'égouttement.

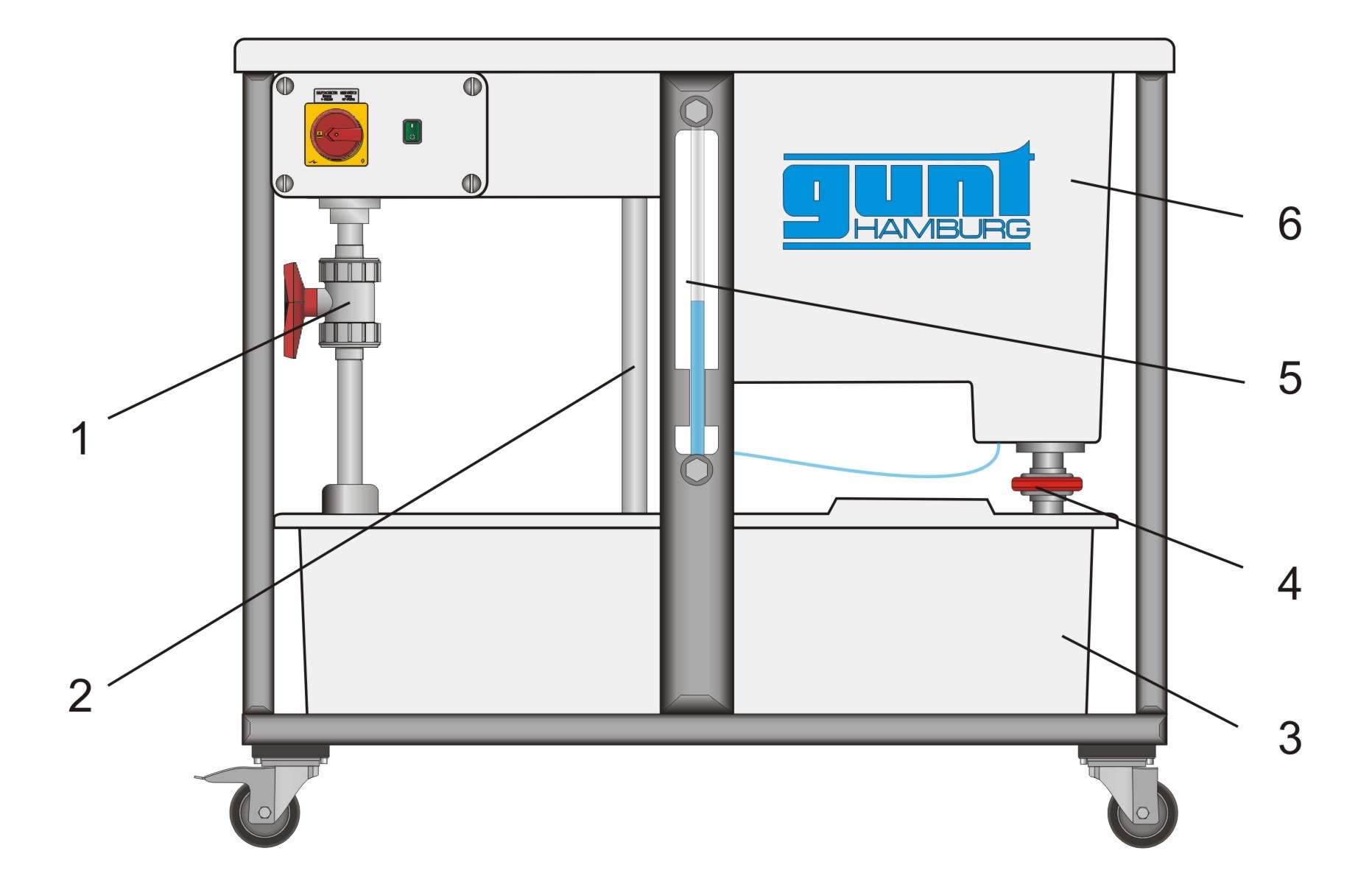

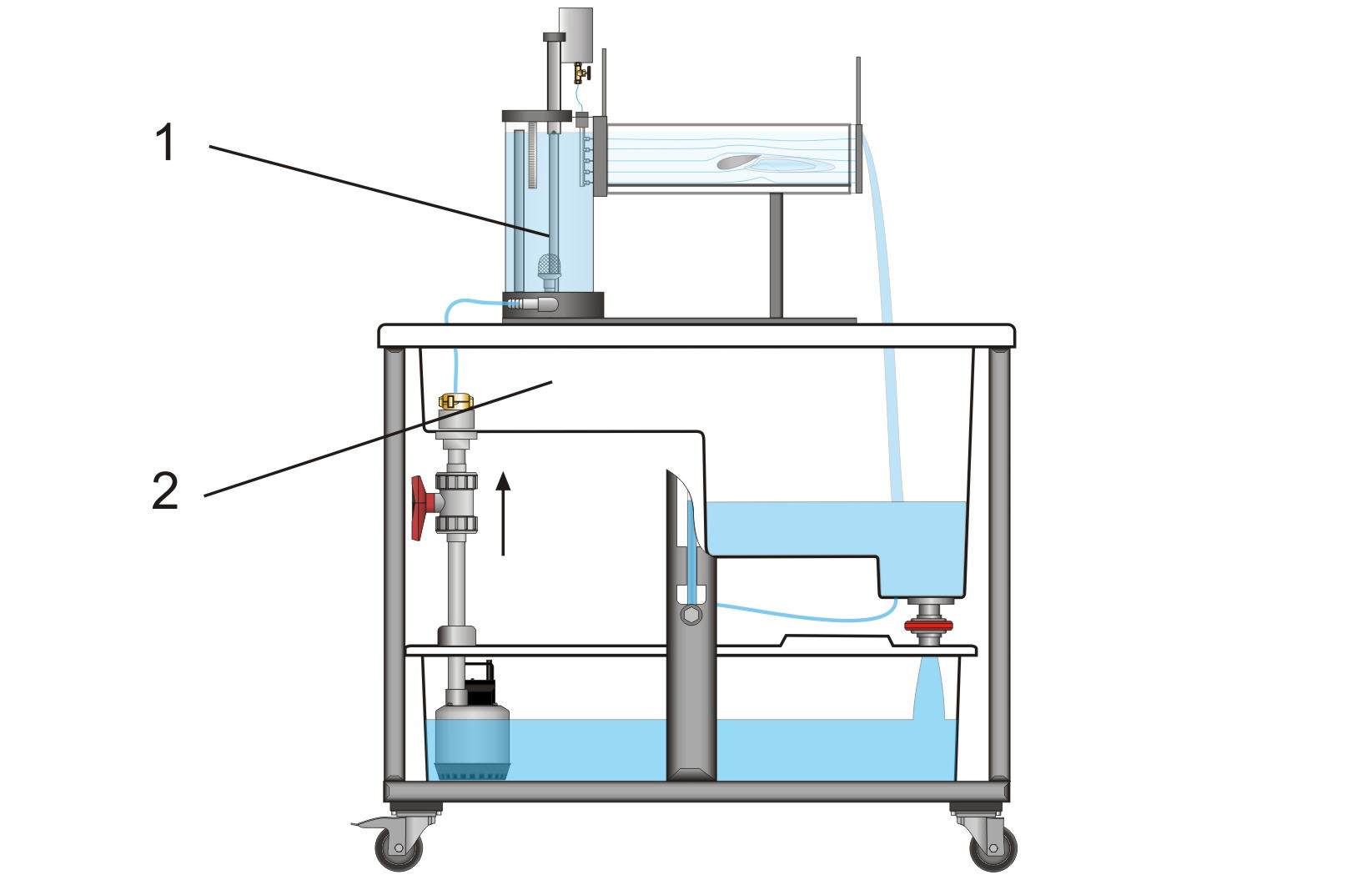

Le circuit d'eau fermé est constitué d'un réservoir de stockage sous-jacent équipé d'une pompe submersible puissante et d'un réservoir de mesure placé au-dessus et destiné à collecter l'eau en sortie.
Le réservoir de mesure a plusieurs niveaux, adaptés aux petits et grands débits volumétriques.
Pour les très petits débits volumétriques, on utilise un bécher de mesure.
Les débits volumétriques sont déterminés à l'aide d'un chronographe.
Le plan de travail placé en haut permet de bien positionner les différents appareils.

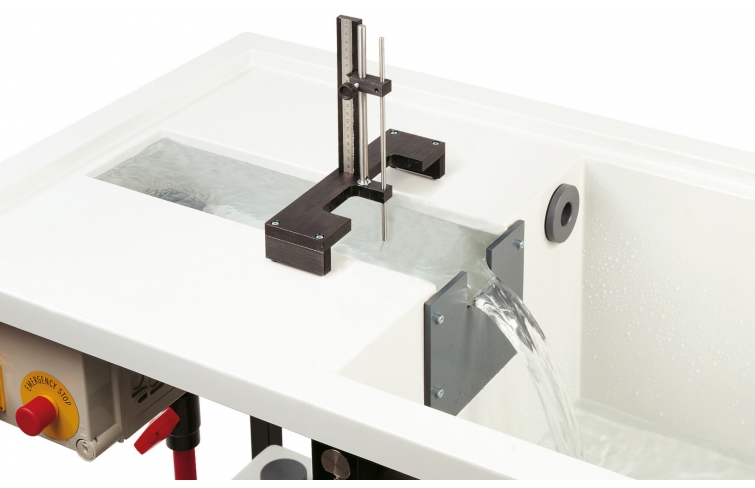

Un canal d'essais est intégré au plan de travail. Il est prévu pour les essais réalisés avec des déversoirs (HM 150.03).

Contenu didactique / Essais
Les grandes lignes
- Alimentation en eau des appareils d'essai utilisés en mécanique des fluides
- Mesure du débit volumétrique pour de grands et petits débits
- Les nombreux accessoires permettent de réaliser un cours de formation élémentaire complet en mécanique des fluides

Caractéristiques techniques

Pompe
- puissance absorbée: 250W
- débit de refoulement max.: 150L/min
- hauteur de refoulement max.: 7,6m

Réservoir de stockage, contenu: 180L
Réservoir de mesure
- pour grands débits volumétriques: 40L
- pour petits débits volumétriques: 10L

Canal
- Lxlxh: 530x150x180mm

Bécher de mesure gradué pour les très petits débits volumétriques
- contenu: 2L

Chronographe
- plage de mesure: 0...9h 59min 59sec

Informations logistiques
Dimensions et poids
Lxlxh: 1230x770x1070mm
Poids: env. 85kg

Necessaire au fonctionnement
230V, 50/60Hz

Liste de livraison
1 module de base
1 chronomètre
1 gobelet gradué
1 jeu daccessoires
1 notice

Poids: 85 Kg
Delai de livraison estimé : 5 semaines
