Ref: EWTGUHM150.20

HM 150.20 Fonctionnement d'une turbine Francis avec aubes réglables (Réf. 070.15020)

Nécessite le HM 150, prévoir un appareil de mesure de la vitesse de rotation (optique)

Les turbines à eau sont des turbomachines qui servent à utiliser l'énergie hydraulique.

La turbine Francis fait partie des turbines à réaction qui transforment l'énergie de pression de l'eau en énergie cinétique dans le distributeur et dans le rotor.

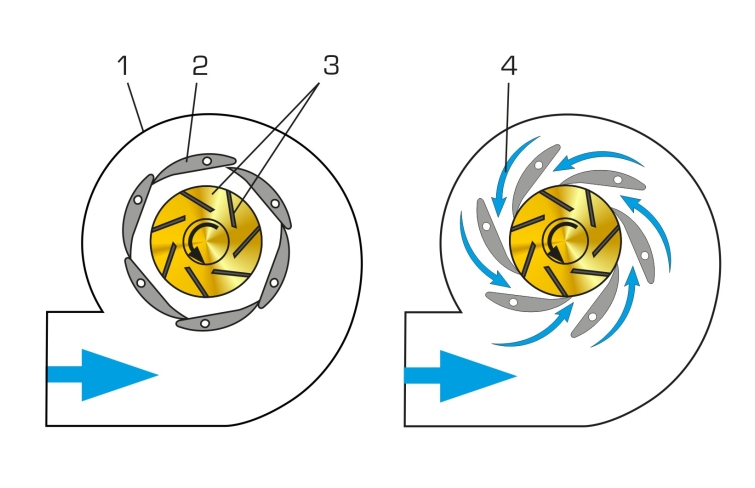

Le distributeur est alimenté en eau par un carter en spirale.

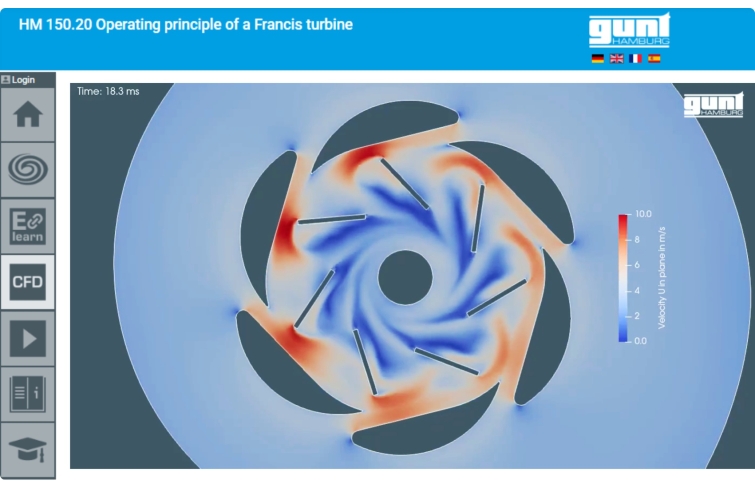

L'eau en écoulement est accélérée dans le distributeur par les aubes directrices réglables et dirigée sur les aubes mobiles.

Le changement de direction et l'accélération continue de l'eau dans le rotor génèrent une impulsion qui est transmise au rotor.

Le HM 150.20 est le modèle de la turbine Francis qui sert à présenter le fonctionnement d'une turbine à réaction.

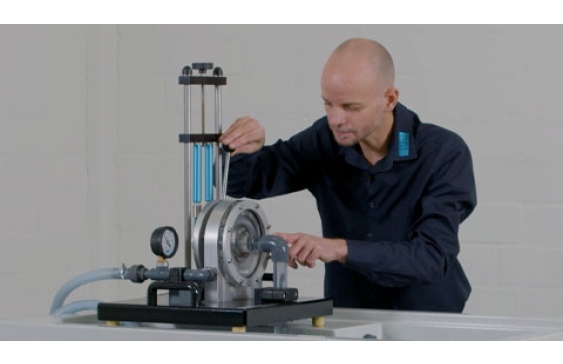

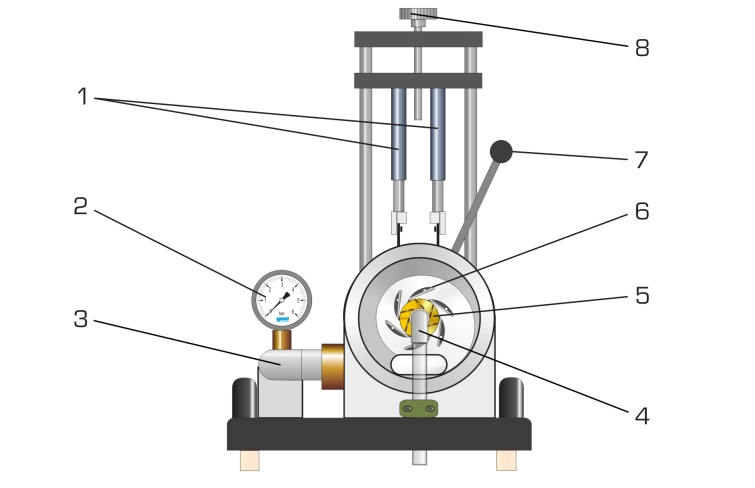

L'appareil d'essai se compose du rotor, du distributeur aux aubes directrices, d'un frein à bande pour solliciter la turbine et d'un carter avec paroi frontale transparente.

Ainsi, on peut observer l'écoulement d'eau, le rotor et les aubes directrices pendant le fonctionnement.

En ajustant les aubes directrices, on modifie l'angle d'écoulement et donc la puissance du rotor.

Le couple de rotation de la turbine est déterminé partir de la mesure de force au frein à bande.

Pour mesurer la vitesse de rotation, il faut un capteur de vitesse de rotation sans contact, p. ex. HM 082.

Un manomètre affiche la pression de l'eau à l'entrée de la turbine.

L'appareil d'essai est positionné sur le plan de travail du module de base HM 150 d'une manière simple et conforme à la sécurité.

L'alimentation en eau et détermination du débit sont également réalisée par HM 150.

Alternativement, l'appareil d'essai peut aussi être opéré par le réseau du laboratoire.

La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.



Contenu didactique / Essais


- la structure et le fonctionnement d'une turbine Francis

- détermination du couple de rotation, de la puissance et du rendement

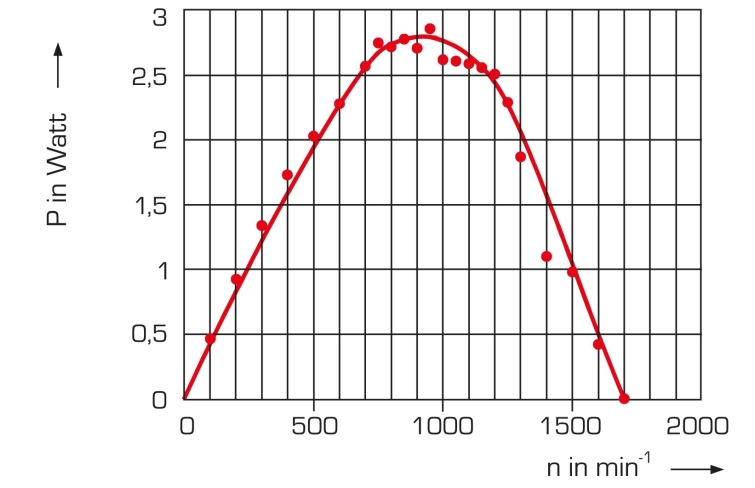

- représentation graphique des courbes caractéristiques pour le couple de rotation, la puissance et le rendement



Les grandes lignes

- Modèle d'une turbine à réaction

- Zone de travail transparente

- Turbine avec des aubes directrices réglables

- Sollicitation par frein à bande



Caractéristiques techniques


Turbine

- puissance: 12W à n=1100min^-1^, env. 40L/min,



H=8m

- rotor, 7 aubes



largeur de l'aube: 5mm

diamètre extérieur: 50mm

- aubes directrices: 6 aubes réglables (20 étages)



Plages de mesure

- force de freinage (balance à ressort): 10N

- pression: 0...1,0bar



Informations logistiques
Dimensions et poids

Lxlxh: 400x400x630mm

Poids: env. 17kg



Necessaire au fonctionnement

HM 150 (circuit d'eau fermé) ou raccord d'eau, drain



Liste de livraison

1 appareil d'essai

1 documentation didactique



Poids: 17 Kg
Delai de livraison estimé : 5 semaines
