HM 450.02 Turbine Francis (Réf. 070.45002) en complément au banc HM 450C
Modèle d'une turbine à réaction, aubes directrices réglables, mesure de la vitesse rotation, couple
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 La turbine Francis fait partie des turbines à surpression qui transforment l'énergie de pression de l'eau en énergie cinétique dans le distributeur et dans le rotor.
Les turbines Francis sont utilisées à des hauteurs de chute moyennes et des débits d'eau élevés.
La puissance de la turbine est ajustée par l'ajustage des aubes directrices.
En pratique, les turbines Francis sont utilisées dans des centrales hydroélectriques et des centrales à accumulation.
La turbine Francis HM 450.02 fait partie des accessoires du banc d'essai HM 450C.

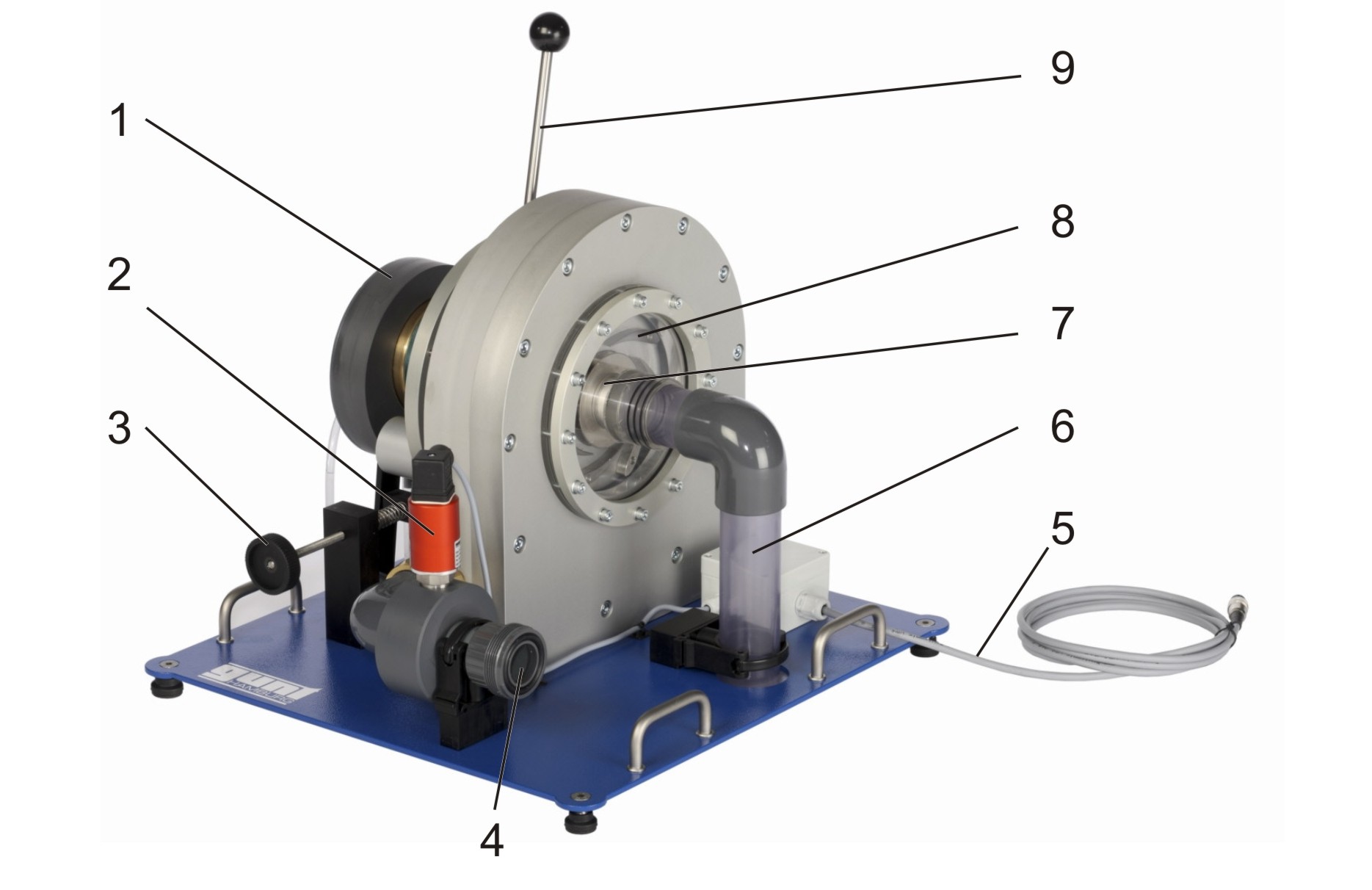

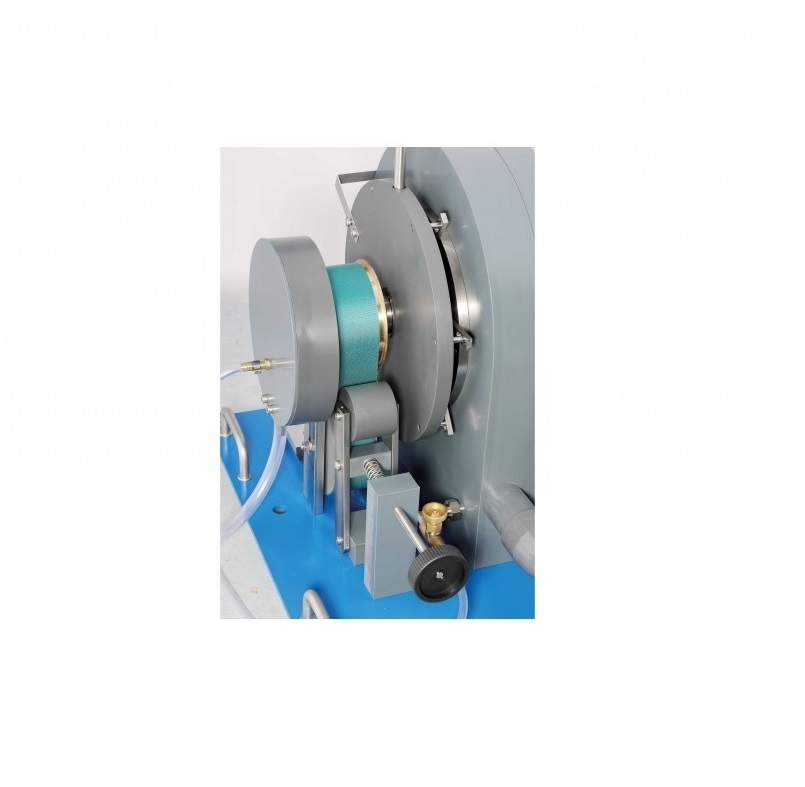

L'appareil d'essai se compose d'un rotor, du distributeur avec aubes directrices, d'un frein à bande pour solliciter la turbine et du carter en spirale avec paroi frontale transparente.
Ainsi, on peut observer l'écoulement d'eau, le rotor et les aubes directrices pendant le fonctionnement.

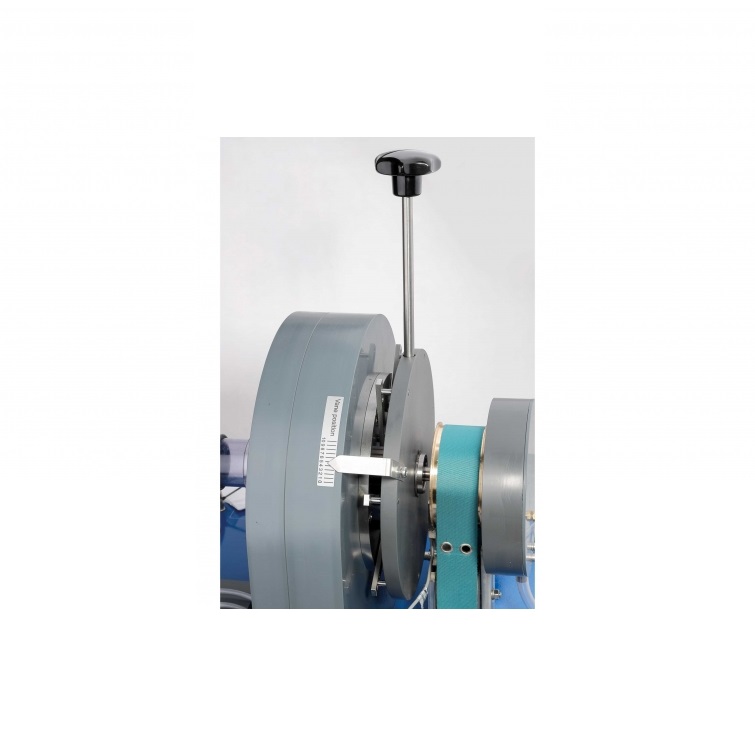

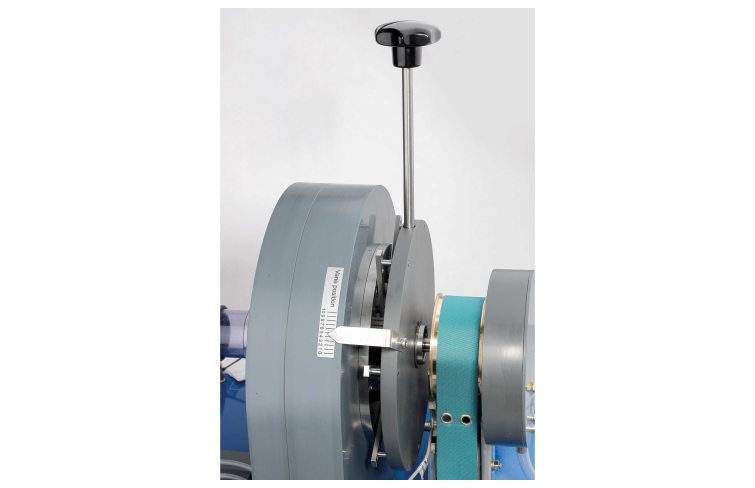

En ajustant les aubes directrices, on ajuste l'angle d'écoulement et la section transversale du débit à la vitesse de rotation et au rendement de la turbine.
La pression à l'entrée de la turbine est mesurée au moyen d'un capteur de pression.
Un capteur de pression et un capteur de vitesse de rotation sont placés au niveau du frein à bande.
Ainsi, il est possible de déterminer la puissance mécanique rendue par la turbine.
La vitesse de rotation, le couple et la pression sont affichés sur le coffret de commande de HM 450C et traités ultérieurement par le logiciel.
L'alimentation en eau et la mesure du débit sont réalisées par HM 450C.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
d\fs16\lang1036 La turbine Francis fait partie des turbines à surpression qui transforment l'énergie de pression de l'eau en énergie cinétique dans le distributeur et dans le rotor.
Les turbines Francis sont utilisées à des hauteurs de chute moyennes et des débits d'eau élevés.
La puissance de la turbine est ajustée par l'ajustage des aubes directrices.
En pratique, les turbines Francis sont utilisées dans des centrales hydroélectriques et des centrales à accumulation.
La turbine Francis HM 450.02 fait partie des accessoires du banc d'essai HM 450C.
L'appareil d'essai se compose d'un rotor, du distributeur avec aubes directrices, d'un frein à bande pour solliciter la turbine et du carter en spirale avec paroi frontale transparente.
Ainsi, on peut observer l'écoulement d'eau, le rotor et les aubes directrices pendant le fonctionnement.
En ajustant les aubes directrices, on ajuste l'angle d'écoulement et la section transversale du débit à la vitesse de rotation et au rendement de la turbine.
La pression à l'entrée de la turbine est mesurée au moyen d'un capteur de pression.
Un capteur de pression et un capteur de vitesse de rotation sont placés au niveau du frein à bande.
Ainsi, il est possible de déterminer la puissance mécanique rendue par la turbine.
La vitesse de rotation, le couple et la pression sont affichés sur le coffret de commande de HM 450C et traités ultérieurement par le logiciel.
L'alimentation en eau et la mesure du débit sont réalisées par HM 450C.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
Contenu didactique / Essais
- détermination de la puissance mécanique
- détermination du rendement

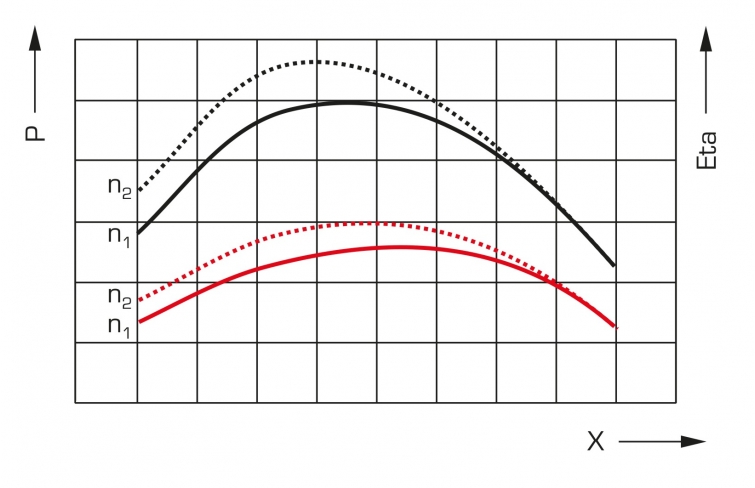

- enregistrement des courbes caractéristiques
- étude de l'influence de la position des aubes directrices sur la puissance
- triangles de vitesse
Les grandes lignes
- Turbine Francis avec zone de travail visible

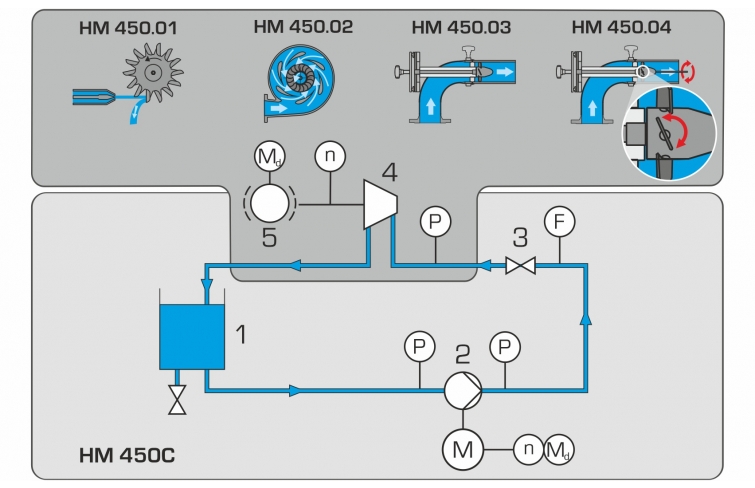

- Circuit d'eau fermé et logiciel pour le traitement des données en utilisation avec le banc d'essai HM 450C
- détermination de la puissance mécanique
- détermination du rendement
- enregistrement des courbes caractéristiques
- étude de l'influence de la position des aubes directrices sur la puissance
- triangles de vitesse
Les grandes lignes
- Turbine Francis avec zone de travail visible
- Circuit d'eau fermé et logiciel pour le traitement des données en utilisation avec le banc d'essai HM 450C
Caractéristiques techniques
Turbine
- puissance: env. 350W à 1500min^-1^, 270L/min, H=15m
- vitesse de rotation max.: 3000min^-1^
- rotor
11 aubes
diamètre moyen: 60mm
- distributeur
7 aubes
angle d'incidence: 0...20º
Plages de mesure
- couple: 0...9,81Nm
- pression: 0...4bar abs.
- vitesse de rotation: 0...4000min^-1^
Turbine
- puissance: env. 350W à 1500min^-1^, 270L/min, H=15m
- vitesse de rotation max.: 3000min^-1^
- rotor
11 aubes
diamètre moyen: 60mm
- distributeur
7 aubes
angle d'incidence: 0...20º
Plages de mesure
- couple: 0...9,81Nm
- pression: 0...4bar abs.
- vitesse de rotation: 0...4000min^-1^
Informations logistiques
Dimensions et poids
Lxlxh: 510x490x410mm
Poids: env. 38kg
Liste de livraison
1 appareil d'essai
1 documentation didactique
Lxlxh: 510x490x410mm
Poids: env. 38kg
Liste de livraison
1 appareil d'essai
1 documentation didactique
Poids: 38 Kg Delai de livraison estimé : 16 semaines
