Ref: EWTGUHM430C
HM 430C Banc d'essai turbine Francis à aubes directrices réglables (Réf. 070.430C0)
Avec interface PC USB et logiciel inclus
La turbine Francis fait partie des turbines à réaction qui transforment l'énergie de pression du fluide de travail en énergie cinétique dans le distributeur et dans le rotor.
Les turbines Francis sont utilisées à des hauteurs de chute moyennes.
La puissance de la turbine est ajustée par l'ajustage des aubes directrices.
En pratique, les turbines Francis sont utilisées dans des centrales hydroélectriques et des centrales à accumulation.

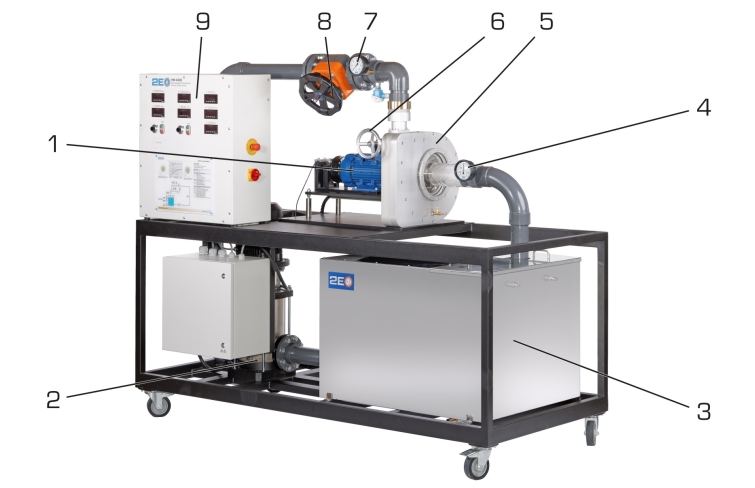

Le HM 430C permet d'étudier le fonctionnement et le comportement en opération d'une turbine Francis.
Les dimensions de l'unité d'exercice garantissent des valeurs mesurées réalistes.

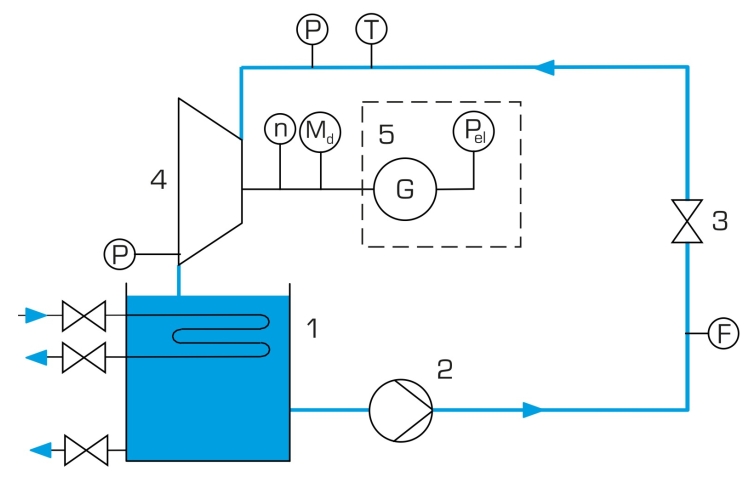

Le circuit d'eau fermé se compose du réservoir avec refroidissement optionnel, de la pompe centrifuge et d'une soupape d'étranglement pour ajuster le débit.
Le couvercle transparent permet d'observer la turbine en marche de manière optimale.
Ainsi, on peut observer l'écoulement d'eau, le rotor et les aubes directrices pendant l'opération.

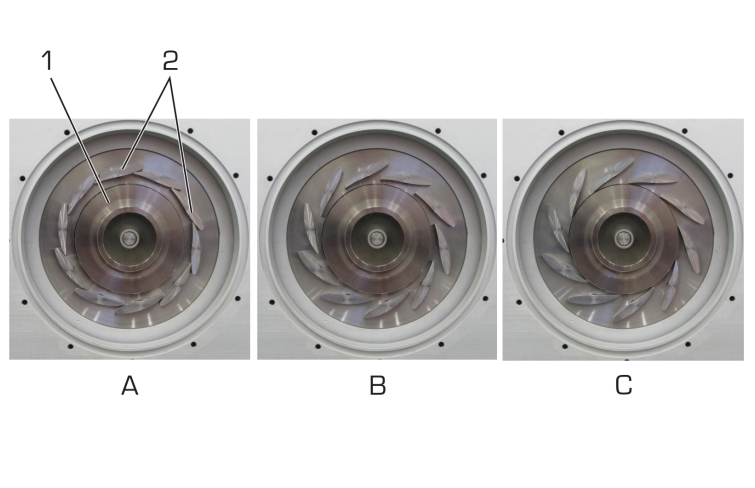

En ajustant les aubes directrices, on modifie l'angle d'écoulement, la section transversale d'écoulement et ainsi la puissance de la turbine.
Une machine asynchrone est utilisée pour la sollicitation de la turbine comme un générateur.
Une pompe avec vitesse de rotation variable via un convertisseur de fréquence garantit une opération à faible consommation d'énergie.
La vitesse de rotation de la turbine est mesurée sans contact physique à l'aide d'un capteur de déplacement inductif sur l'arbre de la génératrice.
Pour déterminer le couple de rotation, la génératrice est montée en palier oscillant et équipée d'un capteur de force pour mesurer le couple.
Les valeurs de pression en entrée et en sortie de la turbine ainsi que la température et le débit sont mesurés par des capteurs.

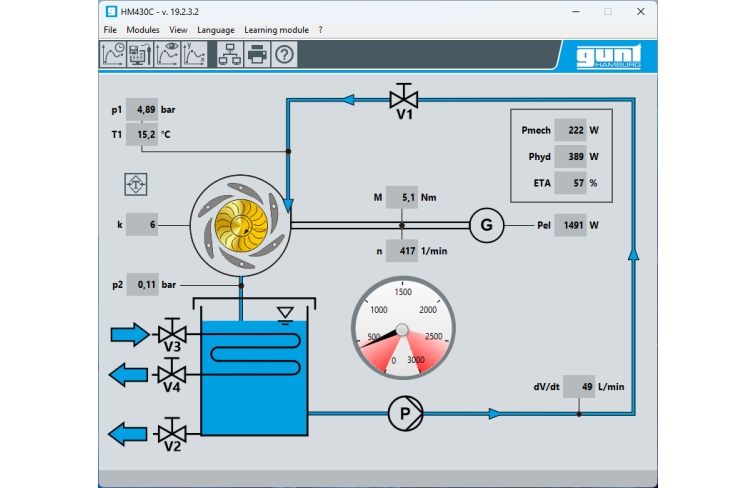

Les valeurs mesurées sont affichées de manière numérique et traitées ultérieurement sur PC.
Ici, les données de puissance de la turbine étudiée sont calculées et représentées par des courbes caractéristiques.
Les turbines Francis sont utilisées à des hauteurs de chute moyennes.
La puissance de la turbine est ajustée par l'ajustage des aubes directrices.
En pratique, les turbines Francis sont utilisées dans des centrales hydroélectriques et des centrales à accumulation.
Le HM 430C permet d'étudier le fonctionnement et le comportement en opération d'une turbine Francis.
Les dimensions de l'unité d'exercice garantissent des valeurs mesurées réalistes.
Le circuit d'eau fermé se compose du réservoir avec refroidissement optionnel, de la pompe centrifuge et d'une soupape d'étranglement pour ajuster le débit.
Le couvercle transparent permet d'observer la turbine en marche de manière optimale.
Ainsi, on peut observer l'écoulement d'eau, le rotor et les aubes directrices pendant l'opération.
En ajustant les aubes directrices, on modifie l'angle d'écoulement, la section transversale d'écoulement et ainsi la puissance de la turbine.
Une machine asynchrone est utilisée pour la sollicitation de la turbine comme un générateur.
Une pompe avec vitesse de rotation variable via un convertisseur de fréquence garantit une opération à faible consommation d'énergie.
La vitesse de rotation de la turbine est mesurée sans contact physique à l'aide d'un capteur de déplacement inductif sur l'arbre de la génératrice.
Pour déterminer le couple de rotation, la génératrice est montée en palier oscillant et équipée d'un capteur de force pour mesurer le couple.
Les valeurs de pression en entrée et en sortie de la turbine ainsi que la température et le débit sont mesurés par des capteurs.
Les valeurs mesurées sont affichées de manière numérique et traitées ultérieurement sur PC.
Ici, les données de puissance de la turbine étudiée sont calculées et représentées par des courbes caractéristiques.
Contenu didactique / Essais
- étude de la transformation d'énergie hydraulique en énergie mécanique
- détermination de la puissance mécanique et de la puissance hydraulique
- détermination du rendement
- enregistrement des courbes caractéristiques
- étude de l'influence de la position des aubes directrices
- triangles de vitesse
Les grandes lignes
- grandeurs caractéristiques d'une turbine Francis de forte puissance
- vue optimale de la zone de travail de la turbine
- aubes directrices réglables pour l'ajustage de la puissance
- étude de la transformation d'énergie hydraulique en énergie mécanique
- détermination de la puissance mécanique et de la puissance hydraulique
- détermination du rendement
- enregistrement des courbes caractéristiques
- étude de l'influence de la position des aubes directrices
- triangles de vitesse
Les grandes lignes
- grandeurs caractéristiques d'une turbine Francis de forte puissance
- vue optimale de la zone de travail de la turbine
- aubes directrices réglables pour l'ajustage de la puissance
Caractéristiques techniques
Turbine Francis
- puissance hydraulique: 2,1kW à 1500min^-1^
- puissance mécanique: env. 1,4kW à 1500min^-1^
- rotor, D: 120mm, 15 aubes
- 10 aubes directrices, angle d'écoulement: 0...23º
Pompe centrifuge à plusieurs étages
- vitesse de rotation variable
- puissance électrique: 5,5kW
- débit de refoulement max. 900L/min
- hauteur de refoulement 42m
Machine asynchrone
- comme génératrice : 2,2kW à 1440min^-1^
Réservoir: 550L
Measuring ranges
- température: 0...100ºC
- pression (à l'entrée de la turbine): ±1bar
- pression (à la sortie de la turbine): 0...6bar
- débit: 0...1000L/min
- couple de rotation: 0...20Nm
- vitesse de rotation: 0...3000min^-1^
- puissance électrique (génératrice): 0...2200W
400V, 50Hz, 3 phases
Turbine Francis
- puissance hydraulique: 2,1kW à 1500min^-1^
- puissance mécanique: env. 1,4kW à 1500min^-1^
- rotor, D: 120mm, 15 aubes
- 10 aubes directrices, angle d'écoulement: 0...23º
Pompe centrifuge à plusieurs étages
- vitesse de rotation variable
- puissance électrique: 5,5kW
- débit de refoulement max. 900L/min
- hauteur de refoulement 42m
Machine asynchrone
- comme génératrice : 2,2kW à 1440min^-1^
Réservoir: 550L
Measuring ranges
- température: 0...100ºC
- pression (à l'entrée de la turbine): ±1bar
- pression (à la sortie de la turbine): 0...6bar
- débit: 0...1000L/min
- couple de rotation: 0...20Nm
- vitesse de rotation: 0...3000min^-1^
- puissance électrique (génératrice): 0...2200W
400V, 50Hz, 3 phases
Informations logistiques
Dimensions et poids
Lxlxh: 2350x1050x2050mm
Poids: env. 580kg
Necessaire au fonctionnement
PC avec Windows
Liste de livraison
1 banc d'essai
1 CD avec le logiciel GUNT + câble USB
1 documentation didactique
Accessoires
en option

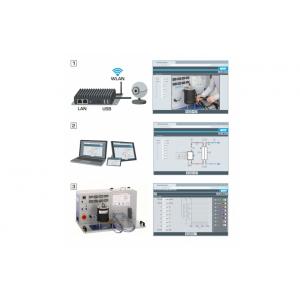

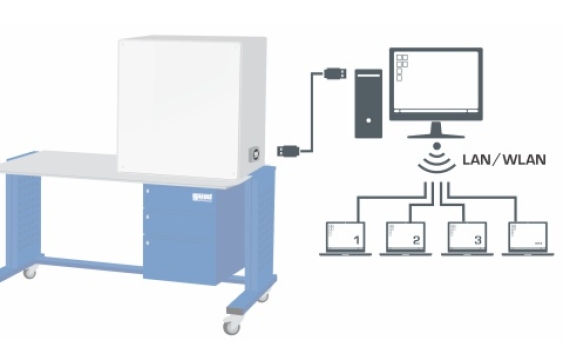

pour l'apprentissage à distance
GU 100 Web Access Box
avec
HM 430CW Web Access Software
Lxlxh: 2350x1050x2050mm
Poids: env. 580kg
Necessaire au fonctionnement
PC avec Windows
Liste de livraison
1 banc d'essai
1 CD avec le logiciel GUNT + câble USB
1 documentation didactique
Accessoires
en option
pour l'apprentissage à distance
GU 100 Web Access Box
avec
HM 430CW Web Access Software
Poids: 580 Kg
