Ref: EWTGUHM150.01
HM 150.01 Pertes de charge linéaires en écoulement laminaire / turbulent (Réf. 070.15001)
Détermination du nombre critique de Reynolds, avec manomètres à aiguille, niveau d'eau
Lors de lécoulement dans des tuyauteries, le frottement interne et le frottement entre le fluide et les parois entraînent des pertes de charge.
Pour le calcul des pertes de charge, on a besoin du coefficient de frottement du tuyau, nombre caractéristique sans dimension.
Le coefficient de frottement est typiquement représenté en fonction du nombre de Reynolds, qui décrit le rapport entre les forces dinertie et les forces de frottement.

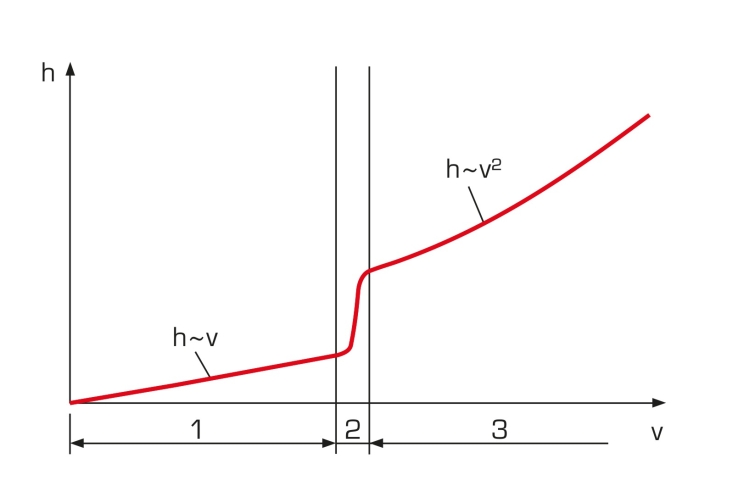

Le HM 150.01 permet détudier la relation qui existe entre la perte de charge suite au frottement du fluide et la vitesse découlement dans le tuyau.
Et lon détermine en plus le coefficient de frottement du tuyau.

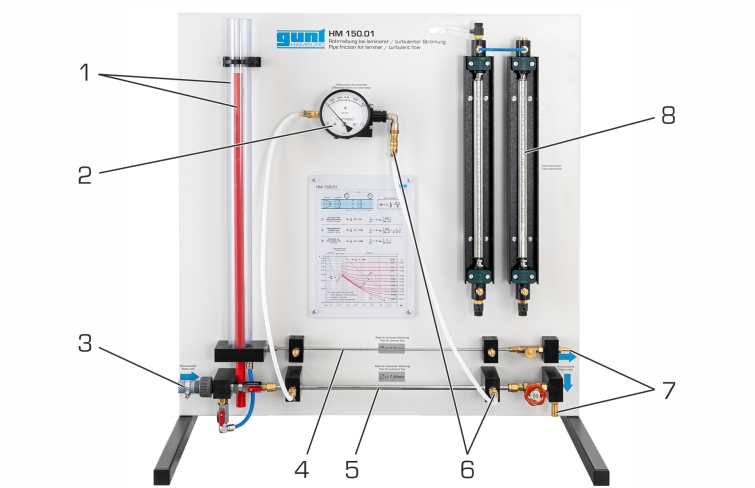

Lappareil dessai comprend deux sections de tuyau de diamètres différents.
La section de tuyau avec le plus grand diamètre est utilisée pour létude des écoulements turbulents et est alimentée directement en eau.
La section de tuyau pour lécoulement laminaire est alimenté en eau par un réservoir avec trop-plein.
Celui-ci assure une pression constante en entrée de la section requise pour lécoulement laminaire.
Le débit peut être ajusté au moyen dune soupape darrêt ou détranglement.
Dans le cas de lécoulement laminaire, les pressions sont enregistrées par un manomètre à double tubes.
Pour lécoulement turbulent, la pression est relevée sur un manomètre à aiguille.

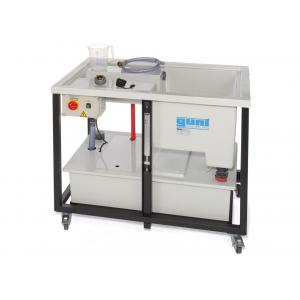

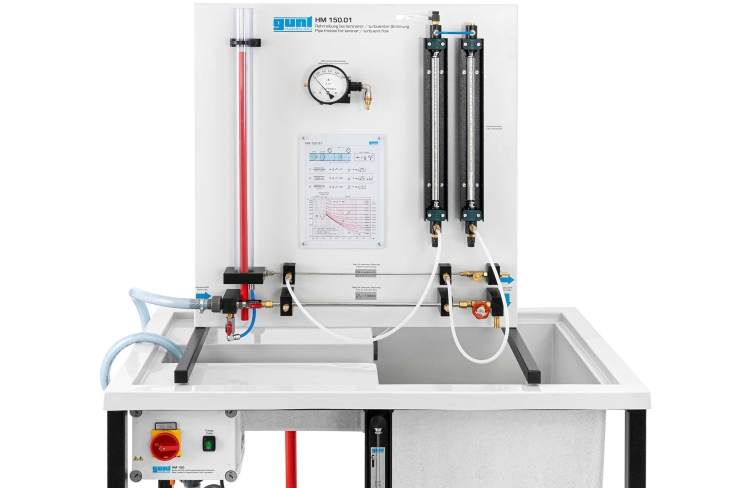

Lappareil dessai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
Lalimentation en eau et la mesure du débit se font au moyen du HM 150.
Lappareil dessai peut être également utilisé sur le réseau du laboratoire.
Pour analyser virtuellement le comportement de lécoulement, on utilise souvent dans la pratique des simulations CFD.
Elles permettent par exemple de visualiser lécoulement dans des zones qui ne peuvent pas être visualisées via lessai.

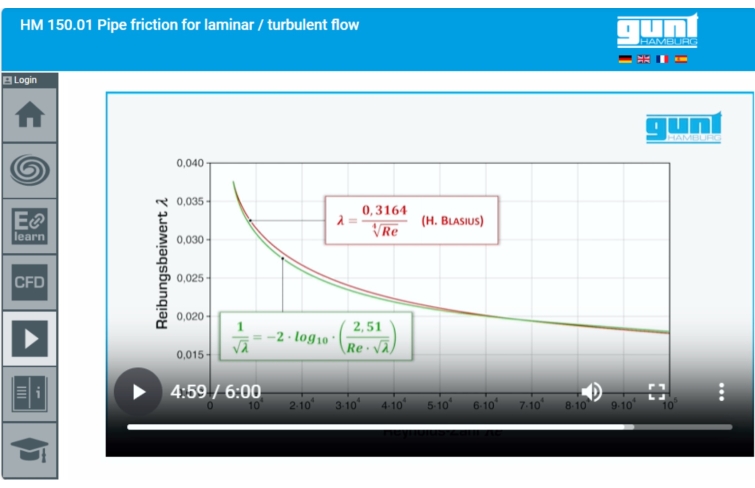

Dans le GUNT Media Center, des visualisations découlement basées sur des calculs CFD sont disponibles en ligne.
Des matériels didactiques multimédias sont également disponibles, y compris un cours dapprentissage en ligne sur la connaissance de base et des calculs.

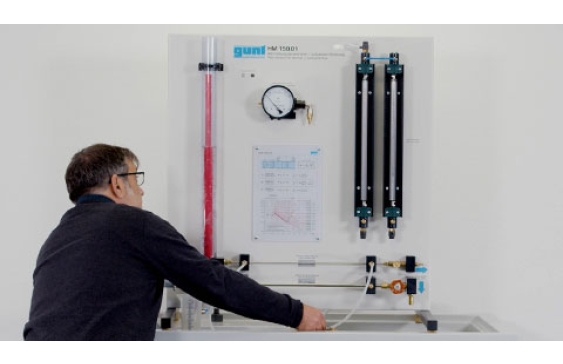

Des vidéos présentent un essai complet avec la préparation, lexécution et lévaluation.
Des feuilles de travail accompagnées des solutions complètent le matériel didactique.
Pour le calcul des pertes de charge, on a besoin du coefficient de frottement du tuyau, nombre caractéristique sans dimension.
Le coefficient de frottement est typiquement représenté en fonction du nombre de Reynolds, qui décrit le rapport entre les forces dinertie et les forces de frottement.
Le HM 150.01 permet détudier la relation qui existe entre la perte de charge suite au frottement du fluide et la vitesse découlement dans le tuyau.
Et lon détermine en plus le coefficient de frottement du tuyau.
Lappareil dessai comprend deux sections de tuyau de diamètres différents.
La section de tuyau avec le plus grand diamètre est utilisée pour létude des écoulements turbulents et est alimentée directement en eau.
La section de tuyau pour lécoulement laminaire est alimenté en eau par un réservoir avec trop-plein.
Celui-ci assure une pression constante en entrée de la section requise pour lécoulement laminaire.
Le débit peut être ajusté au moyen dune soupape darrêt ou détranglement.
Dans le cas de lécoulement laminaire, les pressions sont enregistrées par un manomètre à double tubes.
Pour lécoulement turbulent, la pression est relevée sur un manomètre à aiguille.
Lappareil dessai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
Lalimentation en eau et la mesure du débit se font au moyen du HM 150.
Lappareil dessai peut être également utilisé sur le réseau du laboratoire.
Pour analyser virtuellement le comportement de lécoulement, on utilise souvent dans la pratique des simulations CFD.
Elles permettent par exemple de visualiser lécoulement dans des zones qui ne peuvent pas être visualisées via lessai.
Dans le GUNT Media Center, des visualisations découlement basées sur des calculs CFD sont disponibles en ligne.
Des matériels didactiques multimédias sont également disponibles, y compris un cours dapprentissage en ligne sur la connaissance de base et des calculs.
Des vidéos présentent un essai complet avec la préparation, lexécution et lévaluation.
Des feuilles de travail accompagnées des solutions complètent le matériel didactique.
Contenu didactique / Essais
- mesures de la perte de charge pour lécoulement laminaire
- mesures de la perte de charge pour lécoulement turbulent
- détermination du nombre de Reynolds critique
- détermination du coefficient de frottement du tuyau
- comparaison du coefficient de frottement expérimental du tuyau avec le coefficient de frottement théorique
GUNT Media Center, développement des compétences numériques
- cours dapprentissage en ligne avec connaissances de base et calculs
- simulations CFD préparées pour la visualisation de lécoulement
- vidéos avec présentation détaillée des essais: préparation, exécution, évaluation
- succès dapprentissage assuré grâce aux feuilles de travail numériques
- acquisition dinformations sur des réseaux numériques
Les grandes lignes

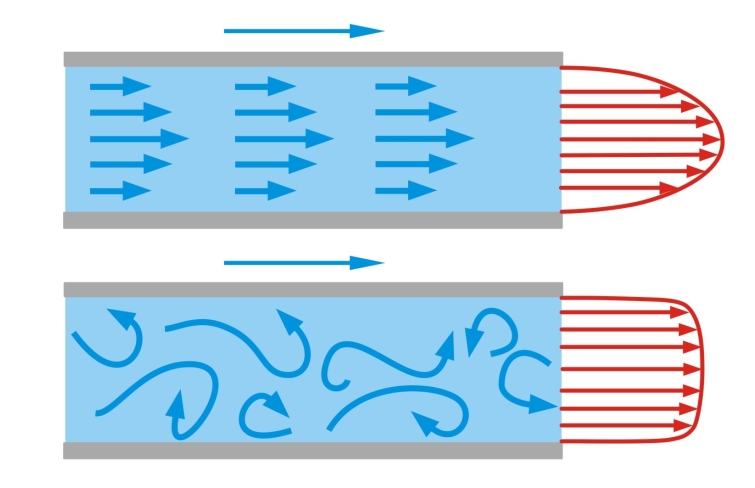

- pertes de charge linéaires lors dun écoulement laminaire et dun écoulement turbulent
- visualisation de lécoulement à laide de la technique CFD
- matériel didactique multimédia en ligne dans le GUNT Media Center: cours dapprentissage en ligne, simulations CFD préparées, feuilles de travail, vidéos
Les caractéristiques techniques
2 sections de tuyau
- longueur: 400mm
- Diamètre intérieur:
- 1x 3,0mm
- 1x 8,0mm
Réservoir: env. 2L
Plages de mesure
- pression différentielle:
- 2x 370mmCA
- 1x 50…250mbar
- mesures de la perte de charge pour lécoulement laminaire
- mesures de la perte de charge pour lécoulement turbulent
- détermination du nombre de Reynolds critique
- détermination du coefficient de frottement du tuyau
- comparaison du coefficient de frottement expérimental du tuyau avec le coefficient de frottement théorique
GUNT Media Center, développement des compétences numériques
- cours dapprentissage en ligne avec connaissances de base et calculs
- simulations CFD préparées pour la visualisation de lécoulement
- vidéos avec présentation détaillée des essais: préparation, exécution, évaluation
- succès dapprentissage assuré grâce aux feuilles de travail numériques
- acquisition dinformations sur des réseaux numériques
Les grandes lignes
- pertes de charge linéaires lors dun écoulement laminaire et dun écoulement turbulent
- visualisation de lécoulement à laide de la technique CFD
- matériel didactique multimédia en ligne dans le GUNT Media Center: cours dapprentissage en ligne, simulations CFD préparées, feuilles de travail, vidéos
Les caractéristiques techniques
2 sections de tuyau
- longueur: 400mm
- Diamètre intérieur:
- 1x 3,0mm
- 1x 8,0mm
Réservoir: env. 2L
Plages de mesure
- pression différentielle:
- 2x 370mmCA
- 1x 50…250mbar
