Ref: EWTGUHM250.09
HM 250.09 Principes de base du frottement du tube (Réf. 070.25009)
Complément nécessaire: HM 250
Dans les fluides en écoulement, des différences de vitesse se produisent dans l´écoulement en raison du frottement interne.
Pour surmonter ces différences, il faut de l´énergie sous forme de pression. Il en résulte des pertes de charge dans l´écoulement tubulaire.
Le frottement interne est le facteur qui détermine si l´écoulement dans le tube est laminaire ou turbulent.
Pour le calcul des pertes de charge, on utilise le coefficient de frottement du tube, un nombre caractéristique sans dimension.
Le coefficient de frottement du tube est déterminé à l´ aide du nombre de Reynolds, qui décrit le rapport entre forces d´ inertie et forces de frottement.
Le HM 250.09 permet de mesurer la perte de charge et le débit pour différentes sections de tuyau.
Quatre sections de tuyaux se composent de faisceaux de tuyaux et deux sections de tuyaux individuels.
Dans l´ expérience, l´ eau s´écoule par une section d´ entrée dans la section de tuyau sélectionnée et l´écoulement est formé.
La mesure de la pression a lieu dans la zone d´écoulement formée.

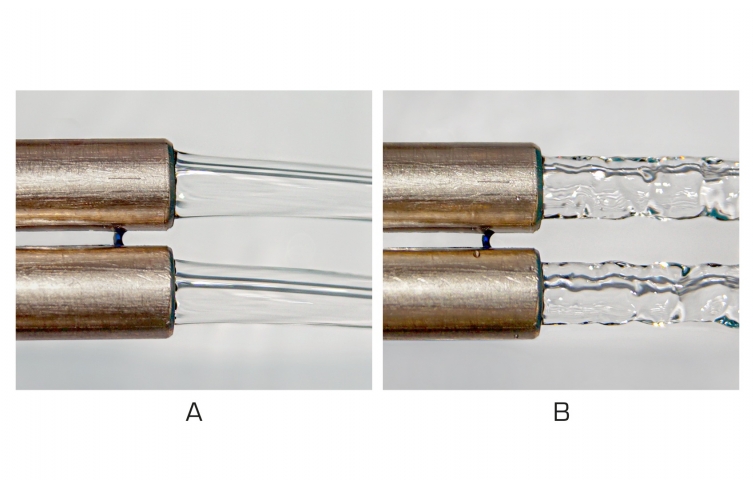

L´ eau sort ensuite sous forme de jet libre de la section de tuyau.
A la surface du jet d´ eau, on observe des différences dans la formation de l´écoulement.
En outre, l´ influence de la viscosité sur la formation de l´écoulement peut être étudiée.
Pour cela, l´ eau est chauffée à l´ aide d´ un réchauffeur intégré au module de base, ce qui permet de modifier la viscosité.
HM 250.09 se positionne facilement et en toute sécurité sur la surface de travail du module de base HM 250.
La technologie RFID est utilisée pour identifier automatiquement les accessoires, charger le logiciel GUNT approprié et effectuer la configuration automatique du système.
L´ interface utilisateur intuitive guide les tests et affiche les valeurs mesurées sous forme graphique.
L´ alimentation en eau ainsi que les ajustages du débit et de la température s´ effectuent via le module de base.
Les mesures de débit, de pression et de température sont également effectuées via HM 250.
Pour surmonter ces différences, il faut de l´énergie sous forme de pression. Il en résulte des pertes de charge dans l´écoulement tubulaire.
Le frottement interne est le facteur qui détermine si l´écoulement dans le tube est laminaire ou turbulent.
Pour le calcul des pertes de charge, on utilise le coefficient de frottement du tube, un nombre caractéristique sans dimension.
Le coefficient de frottement du tube est déterminé à l´ aide du nombre de Reynolds, qui décrit le rapport entre forces d´ inertie et forces de frottement.
Le HM 250.09 permet de mesurer la perte de charge et le débit pour différentes sections de tuyau.
Quatre sections de tuyaux se composent de faisceaux de tuyaux et deux sections de tuyaux individuels.
Dans l´ expérience, l´ eau s´écoule par une section d´ entrée dans la section de tuyau sélectionnée et l´écoulement est formé.
La mesure de la pression a lieu dans la zone d´écoulement formée.
L´ eau sort ensuite sous forme de jet libre de la section de tuyau.
A la surface du jet d´ eau, on observe des différences dans la formation de l´écoulement.
En outre, l´ influence de la viscosité sur la formation de l´écoulement peut être étudiée.
Pour cela, l´ eau est chauffée à l´ aide d´ un réchauffeur intégré au module de base, ce qui permet de modifier la viscosité.
HM 250.09 se positionne facilement et en toute sécurité sur la surface de travail du module de base HM 250.
La technologie RFID est utilisée pour identifier automatiquement les accessoires, charger le logiciel GUNT approprié et effectuer la configuration automatique du système.
L´ interface utilisateur intuitive guide les tests et affiche les valeurs mesurées sous forme graphique.
L´ alimentation en eau ainsi que les ajustages du débit et de la température s´ effectuent via le module de base.
Les mesures de débit, de pression et de température sont également effectuées via HM 250.
Contenu didactique / Essais
- utilisation du nombre de Reynolds dans l´écoulement tubulaire et déterminer du nombre de Reynolds critique
- calcul du nombre de Reynolds et du coefficient de frottement du tube à partir des valeurs de mesure
- comparaison des valeurs théoriques avec les valeurs de mesure
- étude de l´ influence de la température
- relations de similitude dans un écoulement tubulaire

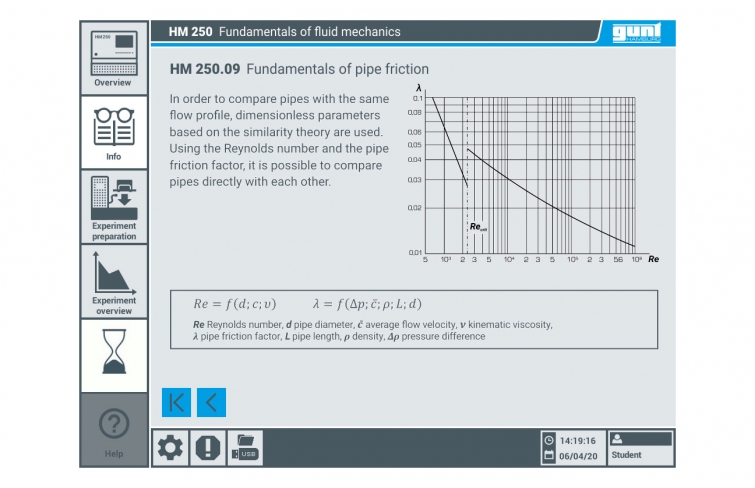

- utilisation du diagramme de Moody
- différenciation entre écoulement laminaire et écoulement turbulent
- détermination de la perte de charge dans un écoulement laminaire / écoulement turbulent
- logiciel GUNT spécifiquement adapté aux accessoires utilisés

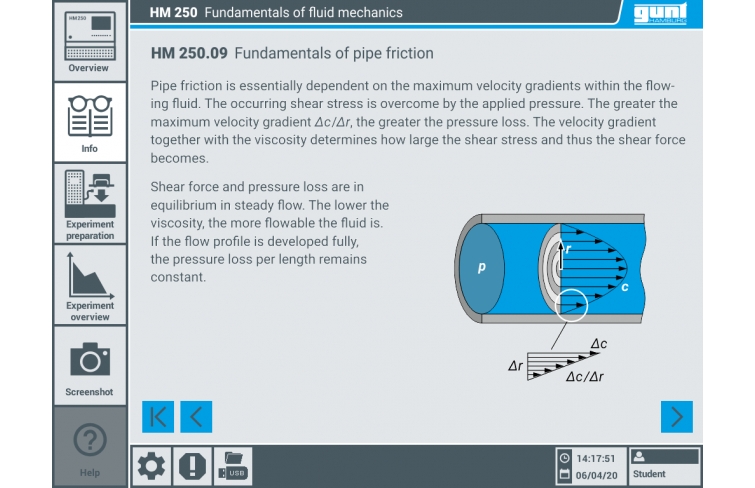

module d´ apprentissage avec principes théoriques de base
description de l´ appareil

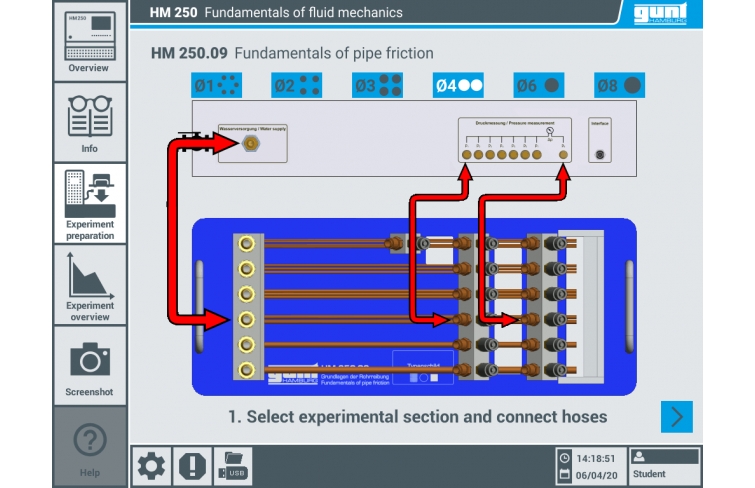

préparation aux essais guidés
exécution de cet essai

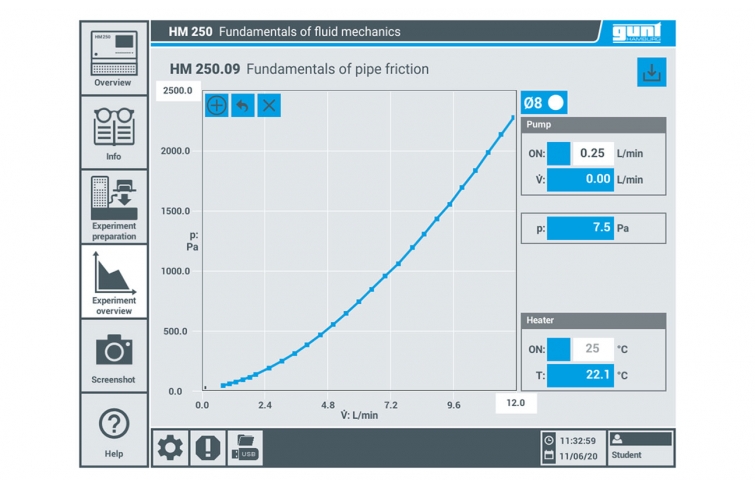

affichage graphique d´évolutions de la pression
transfert de données via USB pour une utilisation externe polyvalente des valeurs mesurées et des captures d´écran, par exemple l´évaluation dans Excel
différents niveaux d´ utilisateurs sélectionnables
Les grandes lignes
- calcul des pertes de pression et détermination du nombre de Reynolds et du coefficient de frottement des tuyau
- exécution intuitive des essais via l´écran tactile (HMI)
- un routeur WLAN intégré pour l´ exploitation et le contrôle via un dispositif terminal et pour le ''screen mirroring'' sur 10 terminaux maximum: PC, tablette, smartphone
- l´ identification automatique des accessoires grâce à la technologie RFID
- utilisation du nombre de Reynolds dans l´écoulement tubulaire et déterminer du nombre de Reynolds critique
- calcul du nombre de Reynolds et du coefficient de frottement du tube à partir des valeurs de mesure
- comparaison des valeurs théoriques avec les valeurs de mesure
- étude de l´ influence de la température
- relations de similitude dans un écoulement tubulaire
- utilisation du diagramme de Moody
- différenciation entre écoulement laminaire et écoulement turbulent
- détermination de la perte de charge dans un écoulement laminaire / écoulement turbulent
- logiciel GUNT spécifiquement adapté aux accessoires utilisés
module d´ apprentissage avec principes théoriques de base
description de l´ appareil
préparation aux essais guidés
exécution de cet essai
affichage graphique d´évolutions de la pression
transfert de données via USB pour une utilisation externe polyvalente des valeurs mesurées et des captures d´écran, par exemple l´évaluation dans Excel
différents niveaux d´ utilisateurs sélectionnables
Les grandes lignes
- calcul des pertes de pression et détermination du nombre de Reynolds et du coefficient de frottement des tuyau
- exécution intuitive des essais via l´écran tactile (HMI)
- un routeur WLAN intégré pour l´ exploitation et le contrôle via un dispositif terminal et pour le ''screen mirroring'' sur 10 terminaux maximum: PC, tablette, smartphone
- l´ identification automatique des accessoires grâce à la technologie RFID
Caractéristiques techniques

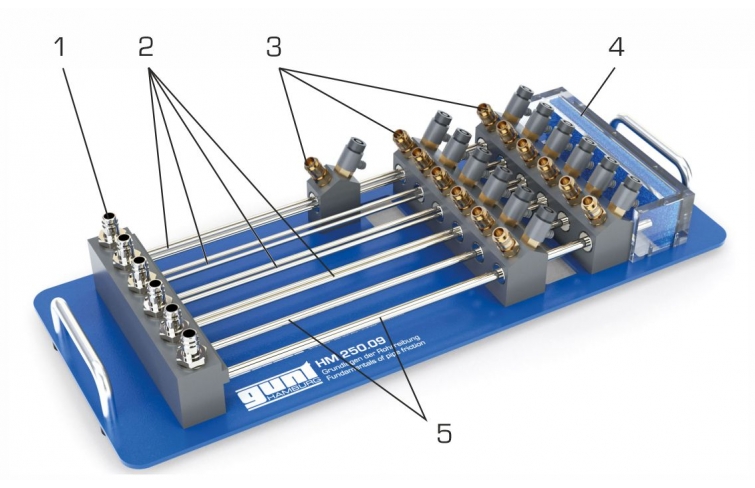

Faisceau de 6 tubes
- Ø intérieur 1mm
- section d´ entrée: longueur 220mm
- mesure de la pression à 100mm et à 200mm
Faisceau de 4 tubes
- Ø intérieur 2mm
- section d´ entrée: longueur 320mm
- mesure de la pression à 200mm
Faisceau de 4 tubes
- Ø intérieur 3mm
- section d´ entrée: longueur 320mm
- mesure de la pression à 200mm
Faisceau de 2 tubes
- Ø intérieur 4mm
- section d´ entrée: longueur 320mm
- mesure de la pression à 200mm
Tuyau individuel
- Ø intérieur 6mm
- section d´ entrée: longueur 320mm
- mesure de la pression à 200mm
Tuyau individuel
- Ø intérieur 8mm
- section d´ entrée: longueur 320mm
- mesure de la pression à 200mm
Matériau: laiton, nickelé
Plages de mesure
- pression: 0...440mbar (à Ø 1mm, L=200mm)
- débit: 0...12L/min (à Ø 8mm, L=200mm)
- température: 0...50ºC
Faisceau de 6 tubes
- Ø intérieur 1mm
- section d´ entrée: longueur 220mm
- mesure de la pression à 100mm et à 200mm
Faisceau de 4 tubes
- Ø intérieur 2mm
- section d´ entrée: longueur 320mm
- mesure de la pression à 200mm
Faisceau de 4 tubes
- Ø intérieur 3mm
- section d´ entrée: longueur 320mm
- mesure de la pression à 200mm
Faisceau de 2 tubes
- Ø intérieur 4mm
- section d´ entrée: longueur 320mm
- mesure de la pression à 200mm
Tuyau individuel
- Ø intérieur 6mm
- section d´ entrée: longueur 320mm
- mesure de la pression à 200mm
Tuyau individuel
- Ø intérieur 8mm
- section d´ entrée: longueur 320mm
- mesure de la pression à 200mm
Matériau: laiton, nickelé
Plages de mesure
- pression: 0...440mbar (à Ø 1mm, L=200mm)
- débit: 0...12L/min (à Ø 8mm, L=200mm)
- température: 0...50ºC
Informations logistiques
Dimensions et poids
Lxlxh: 650x260x105mm
Poids: env. 7kg
Lxlxh: 650x260x105mm
Poids: env. 7kg
Poids: 7 Kg
