Dans lécoulement des tuyaux, les surfaces, les géométries de section et la géométrie de la section dentrée influencent le frottement interne et donc aussi la formation de lécoulement.
Dans HM 250.10, les processus découlement dans lentrée du tuyau et dans le flux formé sont étudiés.

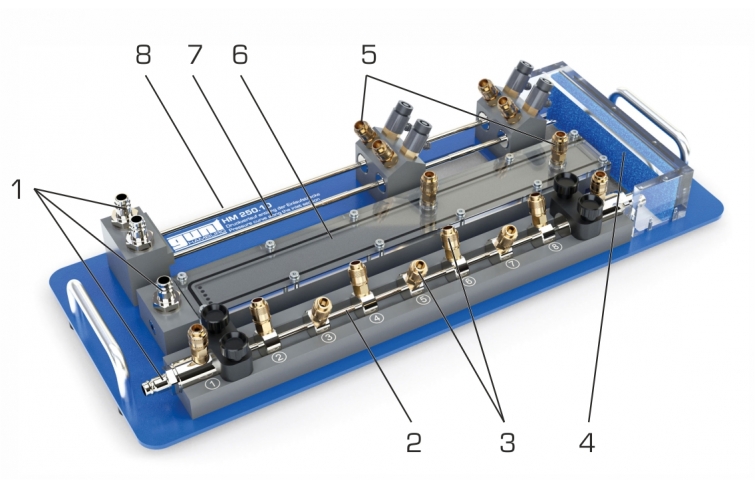

À cette fin, lunité expérimentale contient trois sections de tuyaux pour létude générale de lécoulement et une section de tuyaux qui sert de pure section dentrée.
Lors des expériences, les trois sections de tuyau avec des surfaces et des géométries différentes sont dabord examinées.
Les deux chiffres clés que sont le nombre de Reynolds et le coefficient de frottement des tuyaux sont déterminés à partir des valeurs mesurées et peuvent être affichés dans le diagramme de Moody.
La pression est mesurée individuellement pour chaque section de tuyau dans la zone découlement formée.
Leau sort ensuite sous forme de jet libre de la section de tuyau.

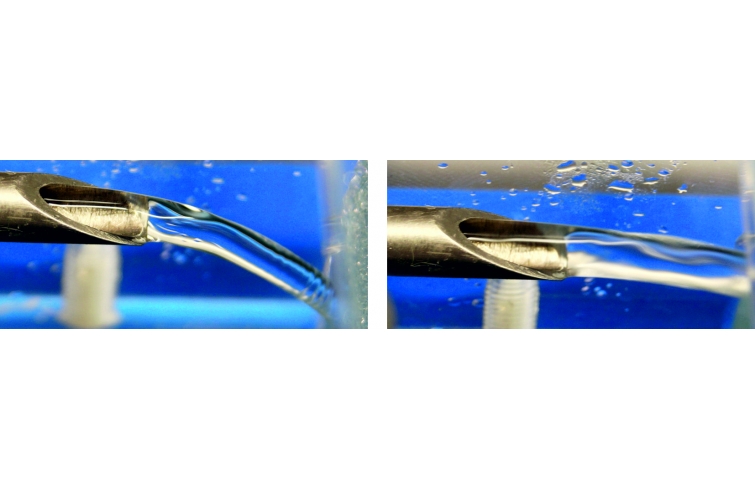

A la surface du jet deau, on observe des différences dans la formation de lécoulement.

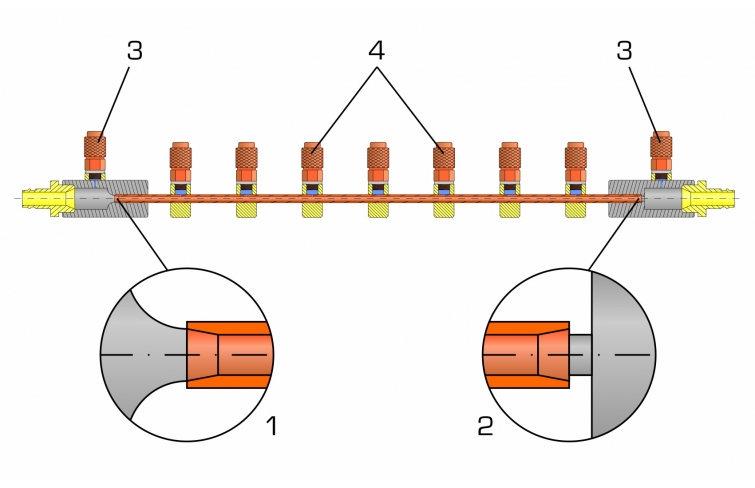

La section dentrée, avec une entrée avec une conception découlement favorable et une autre avec une conception découlement défavorable, peut être tournée dans lunité expérimentale.
De cette façon, différentes géométries peuvent être étudiées à lentrée du tuyau.
La section dentrée comporte des raccords de pression avec lesquels on mesure la perte de pression à lentrée du tuyau et le long de la section dentrée.
Laccessoire HM 250.10 se positionne facilement et en toute sécurité sur la surface de travail du module de base HM 250.
La technologie RFID est utilisée pour identifier automatiquement les accessoires, charger le logiciel GUNT approprié et effectuer la configuration automatique du système.

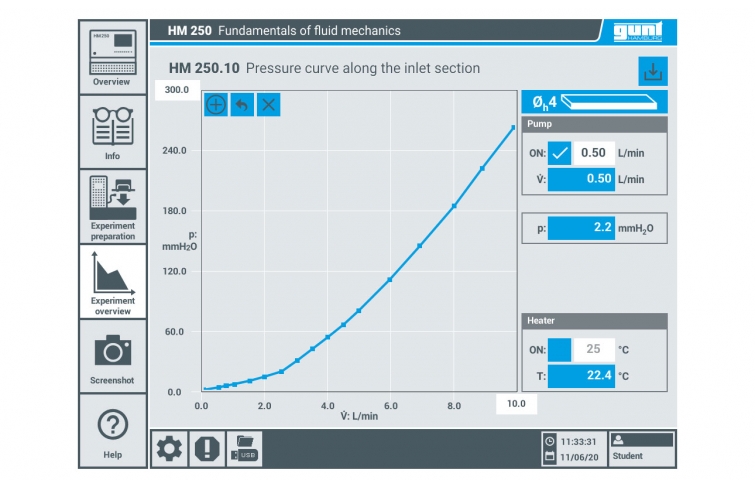

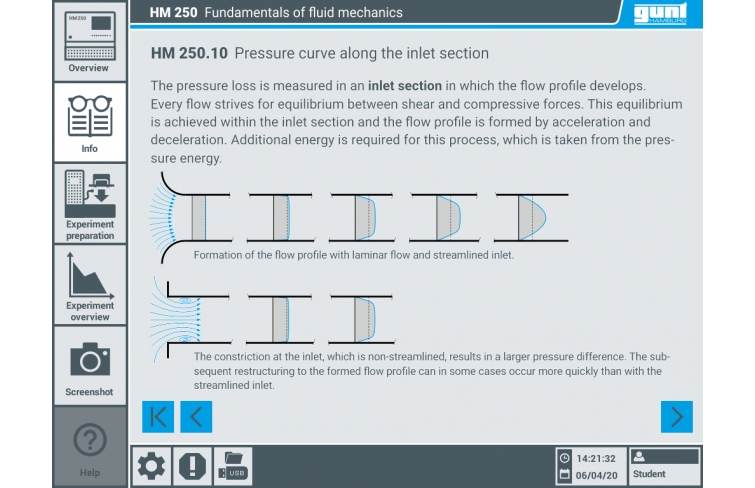

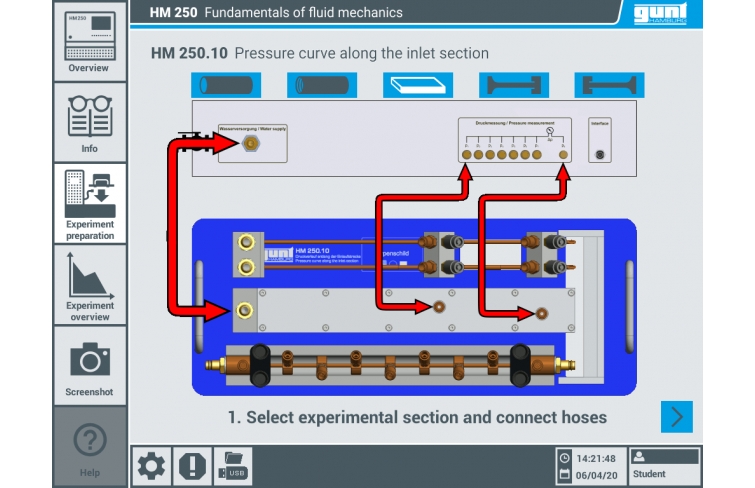

Linterface utilisateur intuitive guide les tests et affiche les valeurs mesurées sous forme graphique.
Lalimentation en eau ainsi que les ajustages du débit et de la température seffectuent via le module de base.
Les mesures de débit, de pression et de température sont également effectuées via le module de base.

Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Écoulement dans les conduites
Formations > STL > Mécanique des fluides

Poids: 7.9 Kg
