d\fs16\lang1036 L'une des tâches importantes de la construction de conduites consiste à déterminer la pression et le débit dans des systèmes de conduites complexes.
Dans la pratique, on se sert du calcul des pertes totales de pression comme base pour le dimensionnement de groupes d'entraînement d'installations de chauffage ou de climatisation, d'installations d'alimentation en eau potable ainsi que de parties d'installations de traitement des eaux usées.
La connaissance des pertes de charge est en plus utilisée pour optimiser leur fonctionnement.

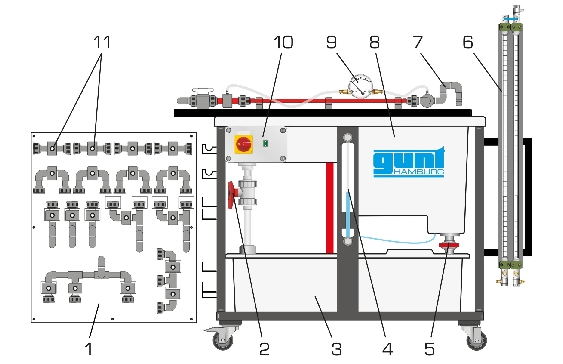

Le HM 111 permet la construction et l'étude de différents réseaux de tuyauteries tels que les montages de tuyaux en parallèle et en série, leur ramification et leur réunion, ainsi que l'étude de tuyaux seuls.
Par analogie avec les lois de Kirchhoff sur l'électricité, il est possible de réaliser des analyses au niveau des n\'9cuds.
Les cinq sections de tuyau prémontées sur la partie supérieure du banc d'essai sont reliées entre elles à l'aide d'éléments de tuyauterie pour former des réseaux de tuyauteries.
Les réservoirs, tuyaux, éléments de tuyauterie et robinetteries sont entièrement en plastique.
Les différentes sections de tuyau sont bloquées par des robinets à tournant sphérique.
Dans le cadre d'essais, on enregistre et on évalue les pertes de charge dans différentes configurations de réseaux de tuyauteries.
Deux manomètres pour différentes plages de mesure sont fournis pour les mesures de pression différentielle.
La mesure du débit se fait de manière volumétrique.
Le banc d´ essai est équipé de sa propre alimentation en eau.
Le circuit d'eau fermé comprend un réservoir de stockage avec pompe submersible.
d\fs16\lang1036 L'une des tâches importantes de la construction de conduites consiste à déterminer la pression et le débit dans des systèmes de conduites complexes.
Dans la pratique, on se sert du calcul des pertes totales de pression comme base pour le dimensionnement de groupes d'entraînement d'installations de chauffage ou de climatisation, d'installations d'alimentation en eau potable ainsi que de parties d'installations de traitement des eaux usées.
La connaissance des pertes de charge est en plus utilisée pour optimiser leur fonctionnement.
Le HM 111 permet la construction et l'étude de différents réseaux de tuyauteries tels que les montages de tuyaux en parallèle et en série, leur ramification et leur réunion, ainsi que l'étude de tuyaux seuls.
Par analogie avec les lois de Kirchhoff sur l'électricité, il est possible de réaliser des analyses au niveau des n\'9cuds.
Les cinq sections de tuyau prémontées sur la partie supérieure du banc d'essai sont reliées entre elles à l'aide d'éléments de tuyauterie pour former des réseaux de tuyauteries.
Les réservoirs, tuyaux, éléments de tuyauterie et robinetteries sont entièrement en plastique.
Les différentes sections de tuyau sont bloquées par des robinets à tournant sphérique.
Dans le cadre d'essais, on enregistre et on évalue les pertes de charge dans différentes configurations de réseaux de tuyauteries.
Deux manomètres pour différentes plages de mesure sont fournis pour les mesures de pression différentielle.
La mesure du débit se fait de manière volumétrique.
Le banc d´ essai est équipé de sa propre alimentation en eau.
Le circuit d'eau fermé comprend un réservoir de stockage avec pompe submersible.
Contenu didactique / Essais

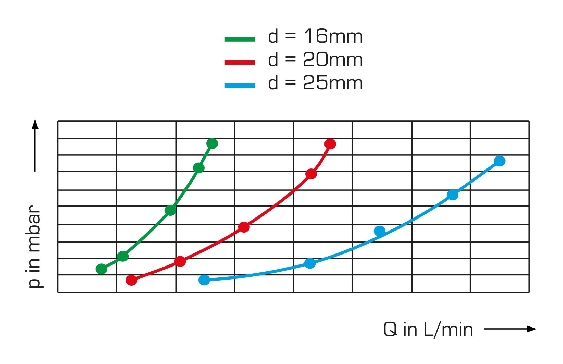

- enregistrement de la courbe d´étalonnage de différentes sections de tuyau: perte de pression en fonction du débit

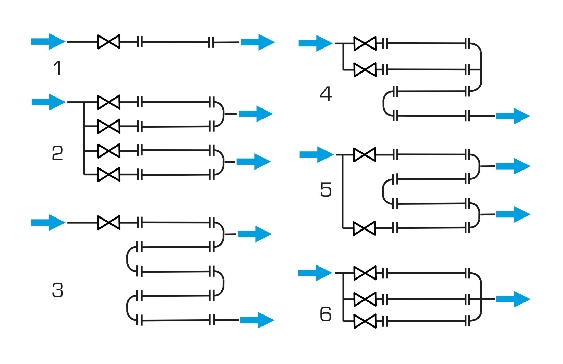

- montages de sections de tuyau en parallèle
- montages de sections de tuyau en série
- montage combiné en série et en parallèle
- étude d'une conduite circulaire
- mesure de pression différentielle
- pertes de charge dans différents éléments de tuyauterie
Les grandes lignes
- construction de différents réseaux de tuyauteries
- pertes de charge dans différents éléments de tuyauterie et réseaux de tuyauteries
- circuit d'eau fermé avec réservoir et pompe
- enregistrement de la courbe d´étalonnage de différentes sections de tuyau: perte de pression en fonction du débit
- montages de sections de tuyau en parallèle
- montages de sections de tuyau en série
- montage combiné en série et en parallèle
- étude d'une conduite circulaire
- mesure de pression différentielle
- pertes de charge dans différents éléments de tuyauterie
Les grandes lignes
- construction de différents réseaux de tuyauteries
- pertes de charge dans différents éléments de tuyauterie et réseaux de tuyauteries
- circuit d'eau fermé avec réservoir et pompe
Caractéristiques techniques
Pompe
- puissance absorbée: 250W
- débit de refoulement max.: 9m^3^/h
- hauteur de refoulement max.: 7,6m
Réseau de tuyauterie, débit de refoulement max.:
4,8m^3^/h
Sections de tuyau, longueur respective de 700mm
- 1x: 25x1,9mm
- 2x: 20x1,5mm
- 2x: 16x1,2mm
Manomètre à double tubes
Réservoir d'eau: 180L
Réservoir pour mesure du débit
- petite plage de mesure: 10L
- grande plage de mesure: 40L
Chronomètre: 1/100s
Measuring ranges
- pression différentielle: 0...1bar
- pression différentielle avec manomètre à tubes: 2x 0...100mbar
230V, 50Hz, 1 phase
Pompe
- puissance absorbée: 250W
- débit de refoulement max.: 9m^3^/h
- hauteur de refoulement max.: 7,6m
Réseau de tuyauterie, débit de refoulement max.:
4,8m^3^/h
Sections de tuyau, longueur respective de 700mm
- 1x: 25x1,9mm
- 2x: 20x1,5mm
- 2x: 16x1,2mm
Manomètre à double tubes
Réservoir d'eau: 180L
Réservoir pour mesure du débit
- petite plage de mesure: 10L
- grande plage de mesure: 40L
Chronomètre: 1/100s
Measuring ranges
- pression différentielle: 0...1bar
- pression différentielle avec manomètre à tubes: 2x 0...100mbar
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1550x800x1600mm
Poids: env. 117kg
Liste de livraison
1 banc d´ essai
1 chronomètre
1 documentation didactique
Lxlxh: 1550x800x1600mm
Poids: env. 117kg
Liste de livraison
1 banc d´ essai
1 chronomètre
1 documentation didactique
