Ref: EWTGUHM250.08
HM 250.08 Pertes dans les éléments de tuyauterie (Réf. 070.25008)
Complément nécessaire: HM 250
Les pertes de charge peuvent avoir diverses causes, telles qu´ accélération, décélération, déviation ou frottement.
La perte de charge est souvent causée par plusieurs facteurs. Ils doivent être pris en compte dans la conception des systèmes de tuyauterie.
Le HM 250.08 est utilisé pour l´étude des pertes de charge dans différentes sections de tuyau et éléments de tuyauterie.

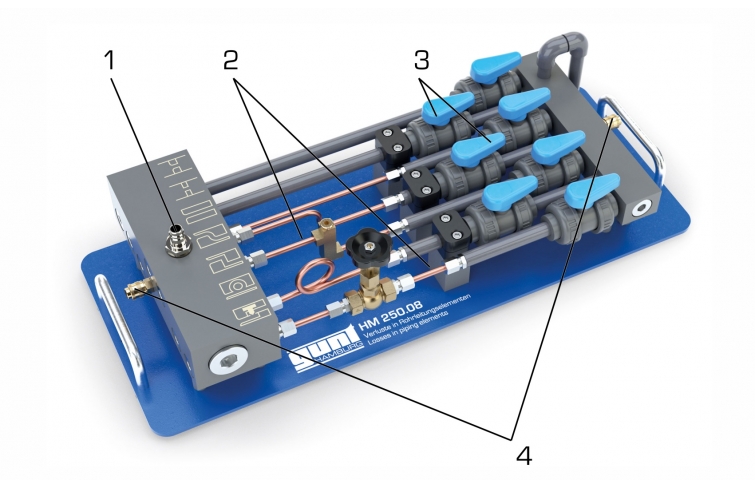

L´ appareil d´ essai comprend sept sections de tuyau différentes qui se complètent les unes les autres d´ un point didactique (par exemple, un tube droit, un tube avec soupape à pointeau ou tube flexion en S).
Chaque section de tuyau peut être fermée individuellement à l´ aide d´ un robinet à tournant sphérique.
Le coefficient de perte de charge est déterminé individuellement dans le cadre d´ essais pour chaque section de tuyau.
Ce qui signifie que l´ on peut déterminer avec précision l´ origine de l´ augmentation de la perte de charge.
En comparant les sections de tuyau, on peut étudier de manière ciblée la variation de la perte de charge.
Pour les organes d´ arrêt que sont le robinet à tournant sphérique et la soupape à pointeau, on enregistre également les caractéristiques d´ ouverture.
Les pertes au niveau des raccords sont négligeables et sont supposées identiques dans toutes les sections.
L´ accessoire HM 250.08 se positionne facilement et en toute sécurité sur la surface de travail du module de base HM 250.
L´ alimentation en eau ainsi que l´ ajustage du débit s´ effectuent via le module de base.
La mesure de pression est également effectuée via le module de base.
La perte de charge est souvent causée par plusieurs facteurs. Ils doivent être pris en compte dans la conception des systèmes de tuyauterie.
Le HM 250.08 est utilisé pour l´étude des pertes de charge dans différentes sections de tuyau et éléments de tuyauterie.
L´ appareil d´ essai comprend sept sections de tuyau différentes qui se complètent les unes les autres d´ un point didactique (par exemple, un tube droit, un tube avec soupape à pointeau ou tube flexion en S).
Chaque section de tuyau peut être fermée individuellement à l´ aide d´ un robinet à tournant sphérique.
Le coefficient de perte de charge est déterminé individuellement dans le cadre d´ essais pour chaque section de tuyau.
Ce qui signifie que l´ on peut déterminer avec précision l´ origine de l´ augmentation de la perte de charge.
En comparant les sections de tuyau, on peut étudier de manière ciblée la variation de la perte de charge.
Pour les organes d´ arrêt que sont le robinet à tournant sphérique et la soupape à pointeau, on enregistre également les caractéristiques d´ ouverture.
Les pertes au niveau des raccords sont négligeables et sont supposées identiques dans toutes les sections.
L´ accessoire HM 250.08 se positionne facilement et en toute sécurité sur la surface de travail du module de base HM 250.
L´ alimentation en eau ainsi que l´ ajustage du débit s´ effectuent via le module de base.
La mesure de pression est également effectuée via le module de base.
Contenu didactique / Essais
- pertes de charge dans les tubes, raccords et éléments de tuyauterie

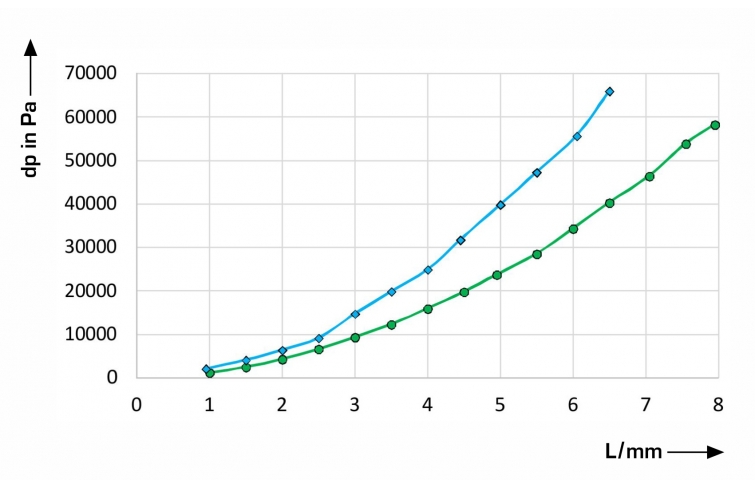

- influence de la vitesse d´écoulement sur la perte de charge
- mise en application de l´équation de Bernoulli
- détermination des coefficients de traînée
- caractéristiques d´ ouverture de la soupape et du robinet à tournant sphérique

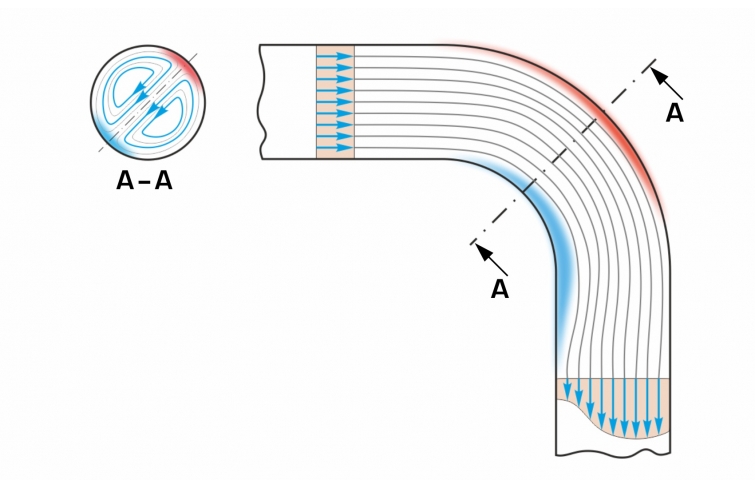

- influence de l´ accélération, du frottement du tube et de la déviation sur la perte de charge
- logiciel GUNT spécifiquement adapté aux accessoires utilisés

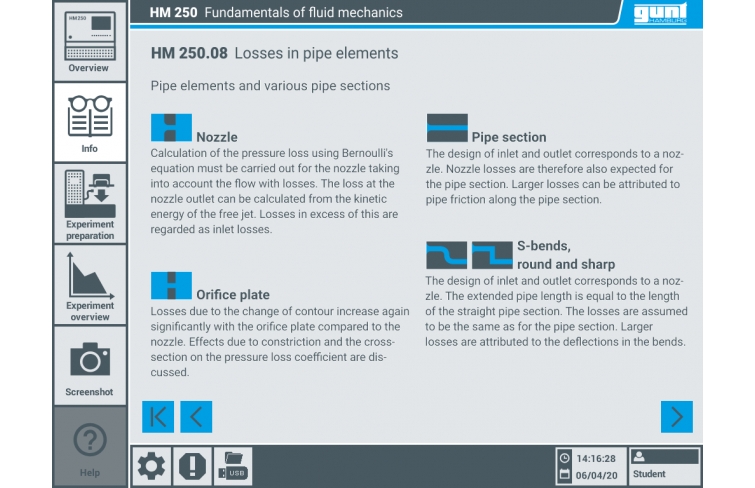

module d´ apprentissage avec principes théoriques de base
description de l´ appareil

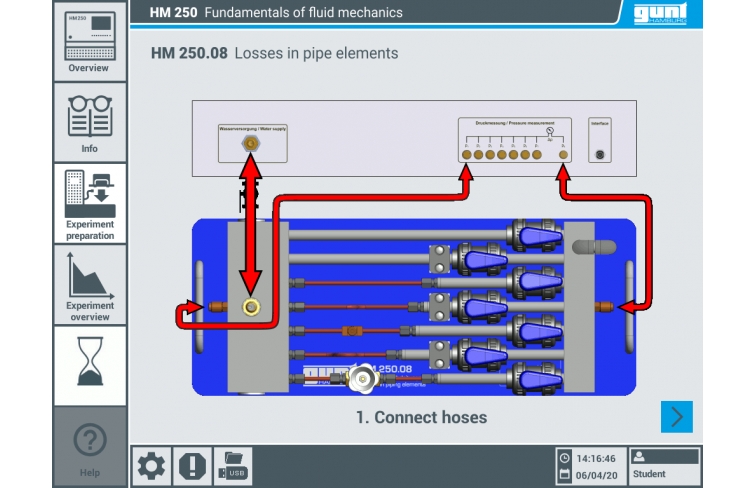

préparation aux essais guidés
exécution de cet essai

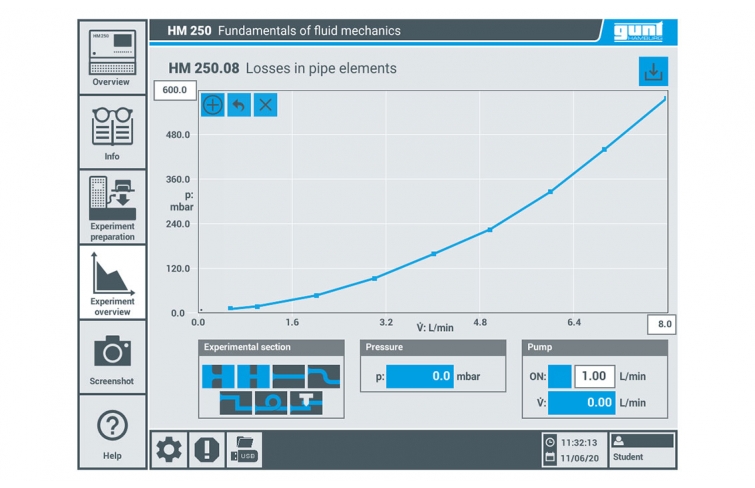

affichage graphique d´évolutions de la pression
transfert de données via USB pour une utilisation externe polyvalente des valeurs mesurées et des captures d´écran, par exemple l´évaluation dans Excel
différents niveaux d´ utilisateurs sélectionnables
Les grandes lignes
- détermination et comparaison des pertes de charge dans différentes sections de tuyau
- exécution intuitive des essais via l´écran tactile (HMI)
- un routeur WLAN intégré pour l´ exploitation et le contrôle via un dispositif terminal et pour le ''screen mirroring'' sur 10 terminaux maximum: PC, tablette, smartphone
- l´ identification automatique des accessoires grâce à la technologie RFID
- pertes de charge dans les tubes, raccords et éléments de tuyauterie
- influence de la vitesse d´écoulement sur la perte de charge
- mise en application de l´équation de Bernoulli
- détermination des coefficients de traînée
- caractéristiques d´ ouverture de la soupape et du robinet à tournant sphérique
- influence de l´ accélération, du frottement du tube et de la déviation sur la perte de charge
- logiciel GUNT spécifiquement adapté aux accessoires utilisés
module d´ apprentissage avec principes théoriques de base
description de l´ appareil
préparation aux essais guidés
exécution de cet essai
affichage graphique d´évolutions de la pression
transfert de données via USB pour une utilisation externe polyvalente des valeurs mesurées et des captures d´écran, par exemple l´évaluation dans Excel
différents niveaux d´ utilisateurs sélectionnables
Les grandes lignes
- détermination et comparaison des pertes de charge dans différentes sections de tuyau
- exécution intuitive des essais via l´écran tactile (HMI)
- un routeur WLAN intégré pour l´ exploitation et le contrôle via un dispositif terminal et pour le ''screen mirroring'' sur 10 terminaux maximum: PC, tablette, smartphone
- l´ identification automatique des accessoires grâce à la technologie RFID
Caractéristiques techniques

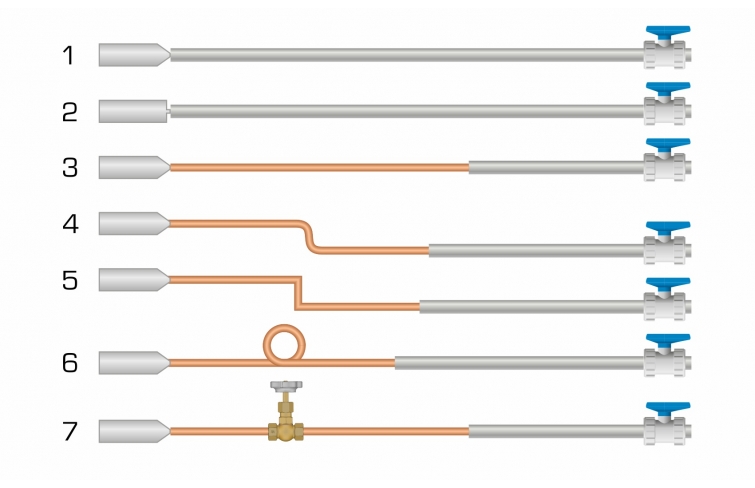

1. section de tuyau avec buse
- tuyau en PVC: Ø intérieur, 12,4mm
- buse angle d´ entrée: 60º
2. section de tuyau avec diaphragme
- tuyau en PVC: Ø intérieur, 12,4mm
- diaphragme: Ø intérieur 4mm
3. tube droit avec buse
- tuyau en PVC: Ø intérieur 12,4mm
- tuyau en cuivre: Ø intérieur 4mm, longueur: 200mm
- buse angle d´ entrée: 60º
4. tube avec buse et flexion en S
- tuyau en PVC: Ø intérieur 12,4mm
- tuyau en cuivre: Ø intérieur 4mm, longueur: 200mm
- buse angle d´ entrée: 60º
5. tube avec buse et flexion en S serrée
- tuyau en PVC: Ø intérieur 12,4mm
- tuyau en cuivre: Ø intérieur 4mm, longueur: 200mm
- buse angle d´ entrée: 60º
6. tube avec coude de tuyau
- tuyau en PVC: Ø intérieur 12,4mm
- tuyau en cuivre: Ø intérieur 4mm, longueur: 200mm
- buse angle d´ entrée: 60º
7. tube droit avec buse et soupape à pointeau
- tuyau en PVC: Ø intérieur 12,4mm
- tuyau en cuivre: Ø intérieur 4mm, longueur: 200mm
- buse angle d´ entrée: 60º
Plages de mesure
- plage de mesure indiquée pression: 0...1bar
- plage de mesure indiquée débit: 0...8L/min
1. section de tuyau avec buse
- tuyau en PVC: Ø intérieur, 12,4mm
- buse angle d´ entrée: 60º
2. section de tuyau avec diaphragme
- tuyau en PVC: Ø intérieur, 12,4mm
- diaphragme: Ø intérieur 4mm
3. tube droit avec buse
- tuyau en PVC: Ø intérieur 12,4mm
- tuyau en cuivre: Ø intérieur 4mm, longueur: 200mm
- buse angle d´ entrée: 60º
4. tube avec buse et flexion en S
- tuyau en PVC: Ø intérieur 12,4mm
- tuyau en cuivre: Ø intérieur 4mm, longueur: 200mm
- buse angle d´ entrée: 60º
5. tube avec buse et flexion en S serrée
- tuyau en PVC: Ø intérieur 12,4mm
- tuyau en cuivre: Ø intérieur 4mm, longueur: 200mm
- buse angle d´ entrée: 60º
6. tube avec coude de tuyau
- tuyau en PVC: Ø intérieur 12,4mm
- tuyau en cuivre: Ø intérieur 4mm, longueur: 200mm
- buse angle d´ entrée: 60º
7. tube droit avec buse et soupape à pointeau
- tuyau en PVC: Ø intérieur 12,4mm
- tuyau en cuivre: Ø intérieur 4mm, longueur: 200mm
- buse angle d´ entrée: 60º
Plages de mesure
- plage de mesure indiquée pression: 0...1bar
- plage de mesure indiquée débit: 0...8L/min
Informations logistiques
Dimensions et poids
- Lxlxh: 650x260x170mm
- Poids: env. 7,5kg
- Lxlxh: 650x260x170mm
- Poids: env. 7,5kg
