Ref: EWTGUHM150.16

HM 150.16 Montage en série et en parallèle de pompes (Réf. 070.15016)

Caractéristiques et puissance hydraulique; comparaison des différents modes de fonctionnement

Dans des installations complexes, il est possible dutiliser des pompes montées en série ou en parallèle.

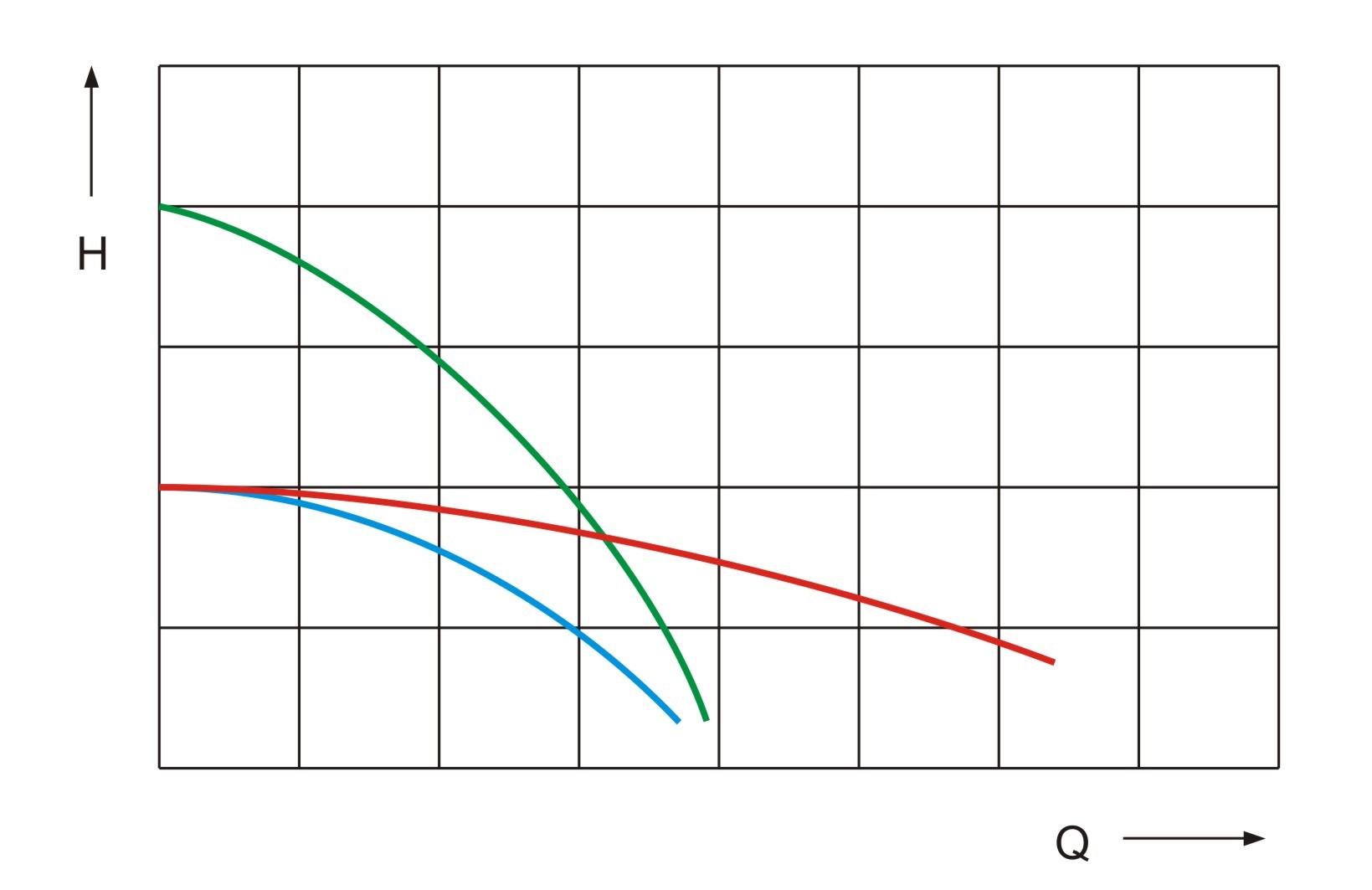

Dans ces cas, les hauteurs de refoulement sajoutent lorsquil sagit de montage en série, alors que ce sont les débits de refoulement sajoutent lorsquil sagit de montage en parallèle.
La montage en série et en parallèle de pompes se conduit come la montages en série et en parallèle de résistivités en circuits.
La pompe est équivalent avec la résistivité, lécoulement avec le courant de conduction et la hauteur de refoulement avec la tension.
Avec le HM 150.16, les pompes sont étudiées individuellement, dans des montages en série et dans des montages en parallèle.

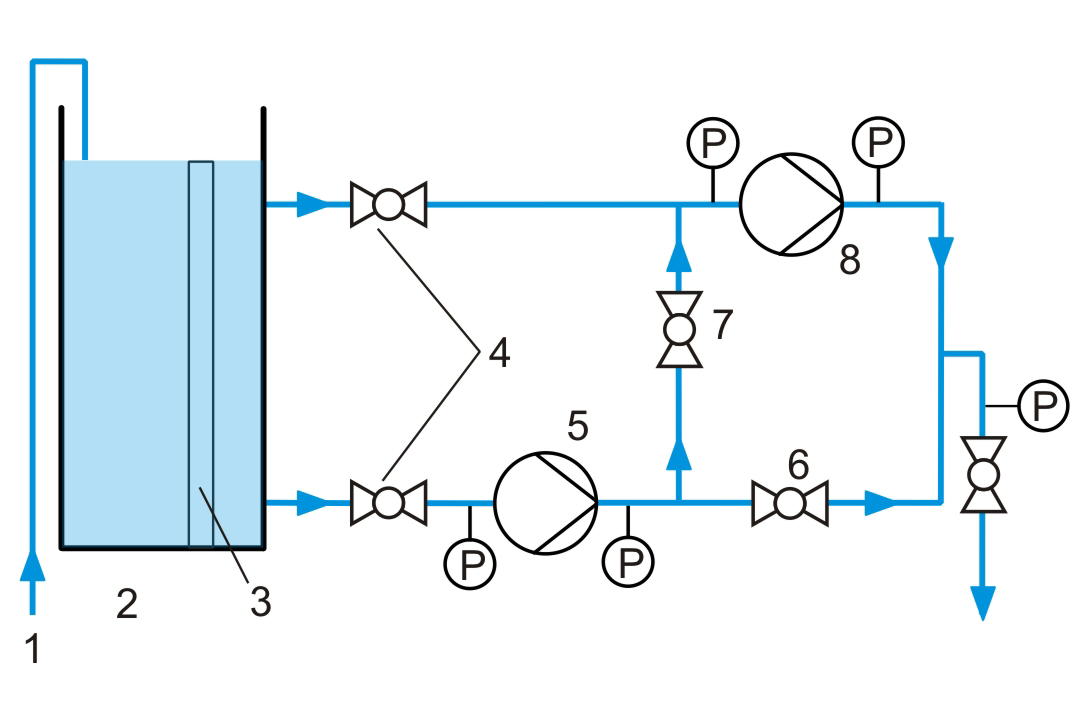

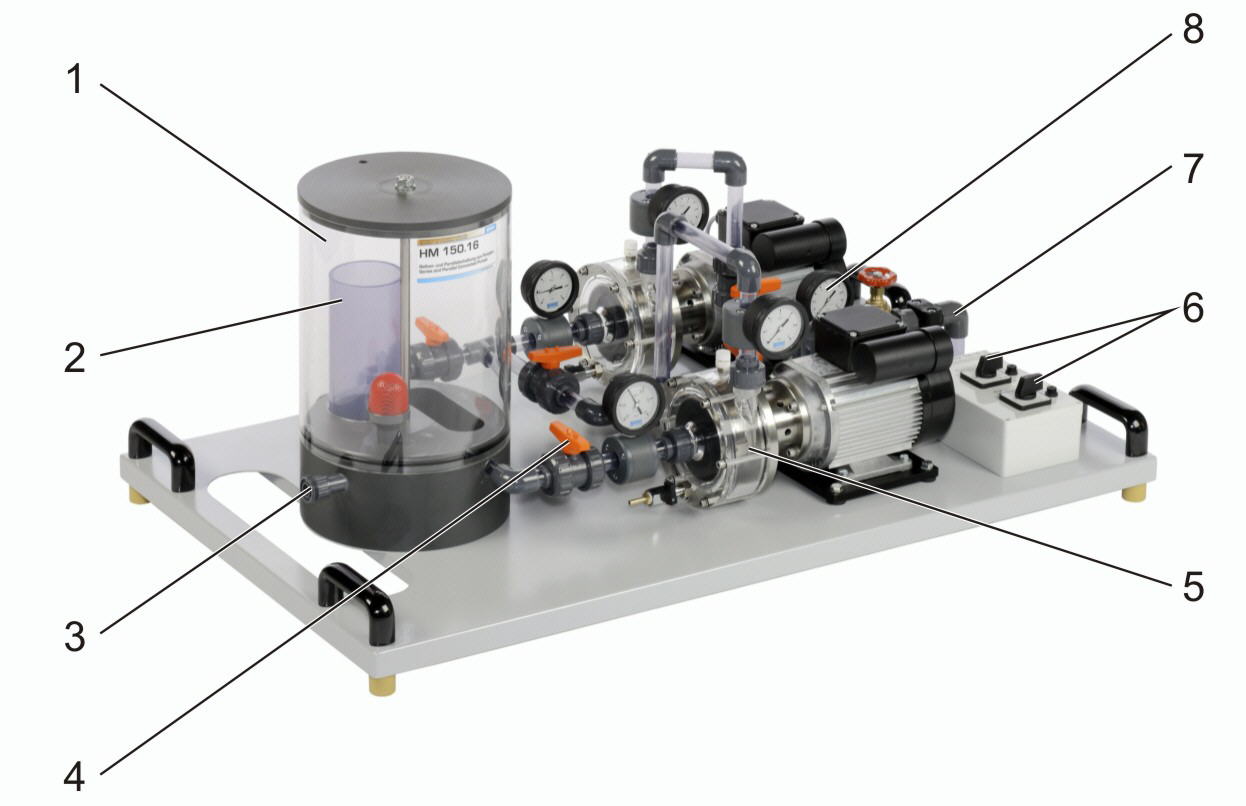

Lappareil dessai comprend deux pompes centrifuges de même type et un réservoir daspiration avec trop-plein.
Le trop-plein assure une hauteur daspiration constante dans le réservoir indépendamment de lalimentation en eau.
Les robinets à tournant sphérique situés dans les conduites permettent de passer facilement du montage en parallèle au montage en série et vice et versa.
Les pressions à lentrée et à la sortie des deux pompes sont affichées sur manomètres.
Lappareil dessai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
Lalimentation en eau et la mesure du débit se font au moyen du HM 150.
Lappareil dessai peut être également utilisé sur le réseau du laboratoire.
Pour analyser virtuellement le comportement de lécoulement, on utilise souvent dans la pratique des simulations CFD.
Elles permettent par exemple de visualiser lécoulement dans des zones qui ne peuvent pas être visualisées via lessai.
Dans le GUNT Media Center, des visualisations découlement basées sur des calculs CFD sont disponibles en ligne.
Des matériels didactiques multimédias sont également disponibles, y compris un cours dapprentissage en ligne sur la connaissance de base et des calculs.
Des vidéos présentent un essai complet avec la préparation, lexécution et lévaluation.
Des feuilles de travail accompagnées des solutions complètent le matériel didactique.

Contenu didactique / Essais

- étude de pompes montées en série et en parallèle
- détermination de la hauteur de refoulement
- enregistrement de la caractéristique de la pompe
- détermination de la puissance hydraulique
- détermination du point de fonctionnement

GUNT Media Center, développement des compétences numériques
- cours dapprentissage en ligne avec connaissances de base et calculs
- simulations CFD préparées pour la visualisation de lécoulement
- vidéos avec présentation détaillée des essais: préparation, exécution, évaluation
- succès dapprentissage assuré grâce aux feuilles de travail numériques
- acquisition dinformations sur des réseaux numériques

Les grandes lignes
- montage en série et en parallèle de pompes
- détermination des caractéristiques des pompes
- visualisation de lécoulement à laide de la technique CFD
- matériel didactique multimédia en ligne dans le GUNT Media Center: cours dapprentissage en ligne, simulations CFD préparées, feuilles de travail, vidéos

Caractéristiques techniques
2x pompes centrifuges
- puissance absorbée: 370W
- débit de refoulement max.: 21L/min
- hauteur de refoulement max.: 12m

Réservoir: 13L
Conduits et raccords de conduits: PVC

Plages de mesure
- pression (entrée): 2x -1…1,5bar
- pression (sortie): 3x 0…2,5bar

230V, 50Hz, 1 phase

Informations logistiques
Dimensions et poids
Lxlxh: 1110x650x500mm
Poids: env. 62kg

Nécessaire pour le fonctionnement
HM 150 (circuit deau fermé) ou raccord deau, drain; PC ou accès en ligne recommandé

Poids: 62 Kg
Delai de livraison estimé : 5 semaines
