Ref: EWTGUHM150.04
HM 150.04 Pompe centrifuge (Réf. 070.15004)
Enregistrement de la caractéristique typique d'une pompe - Nécessite le HM 150
Les pompes centrifuges sont des turbomachines qui sont utilisées pour lacheminement de fluides.
Le HM 150.04 permet détudier le fonctionnement dune pompe centrifuge et denregistrer une caractéristique typique de pompe.

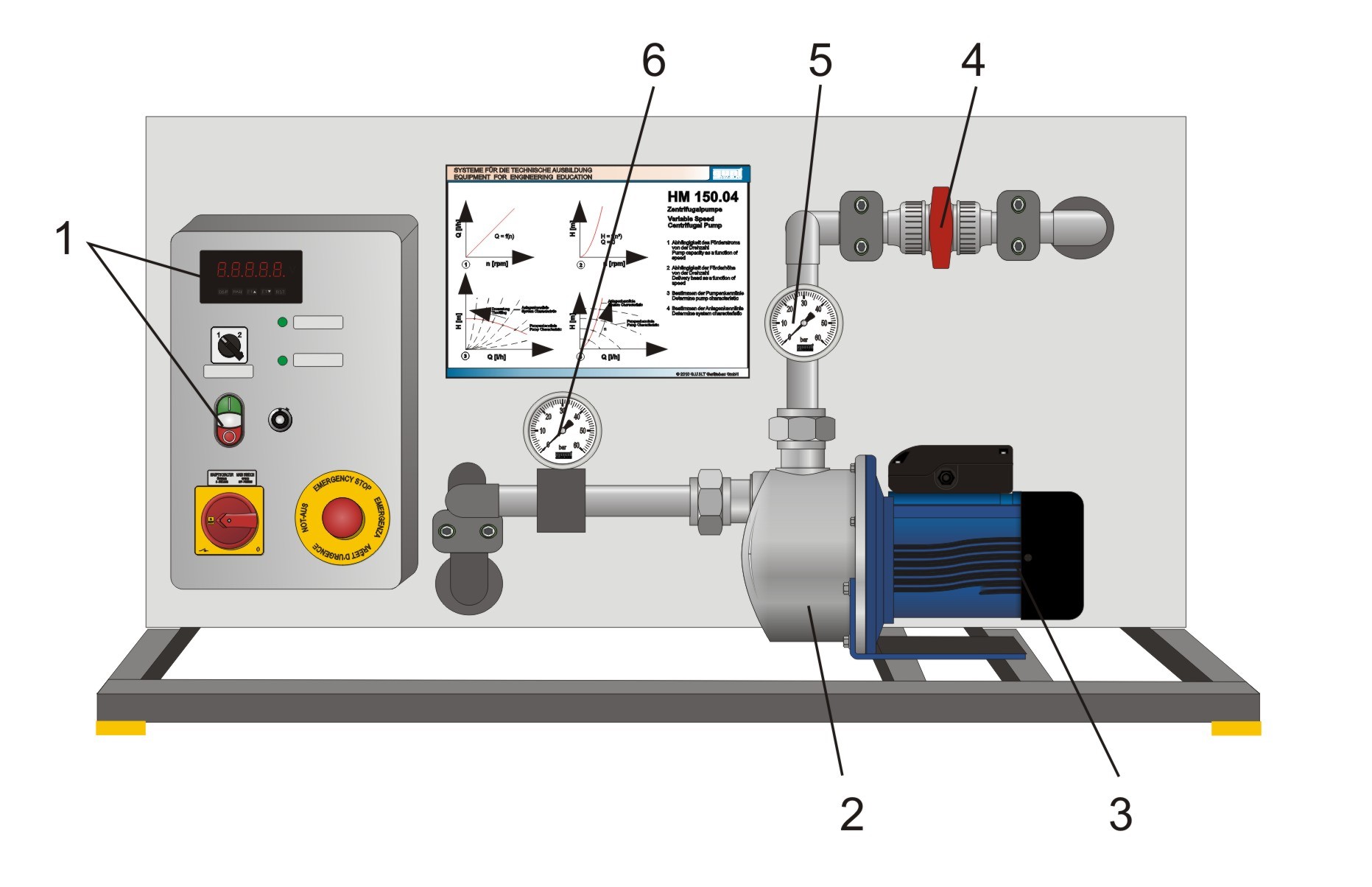

Lappareil dessai comprend une pompe centrifuge auto-amorçante, un robinet à tournant sphérique du côté sortie et des manomètres du côté dentrée et du côté sortie.
Lentraînement est effectué au moyen dun moteur asynchrone.
La vitesse de rotation est ajustable en continu par un convertisseur de fréquence.
La hauteur de refoulement est ajustée à laide dun robinet à tournant sphérique.

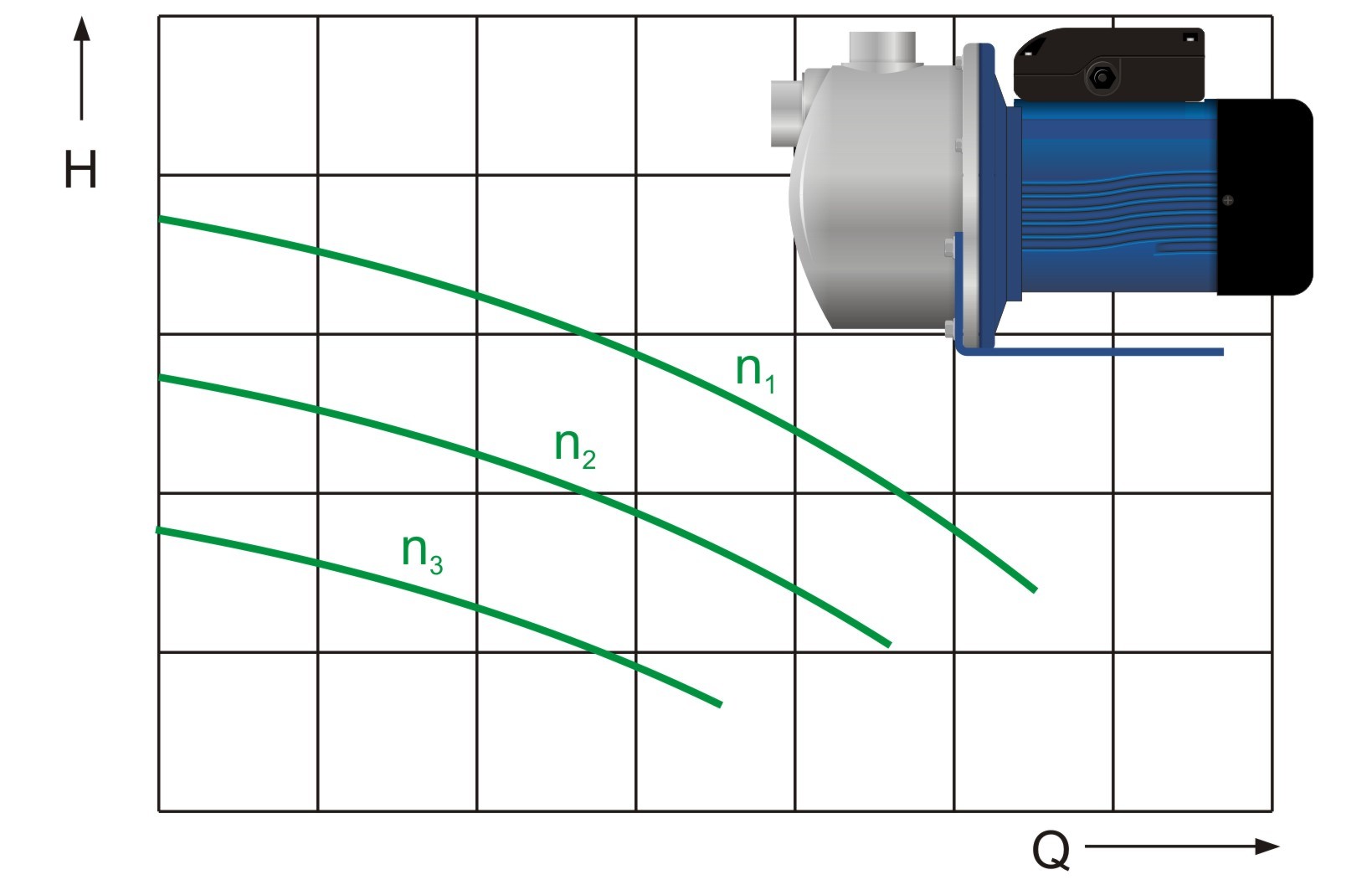

Au cours des essais, le comportement en service de la pompe en fonction du débit de refoulement est étudié et représenté sur des caractéristiques.
La vitesse de rotation et la puissance électrique du moteur sont affichées numériquement.
Les pressions à lentrée et à la sortie sont affichées sur deux manomètres.
Lappareil dessai se place facilement et en toute sécurité sur le plan de travail du module de base HM 150.

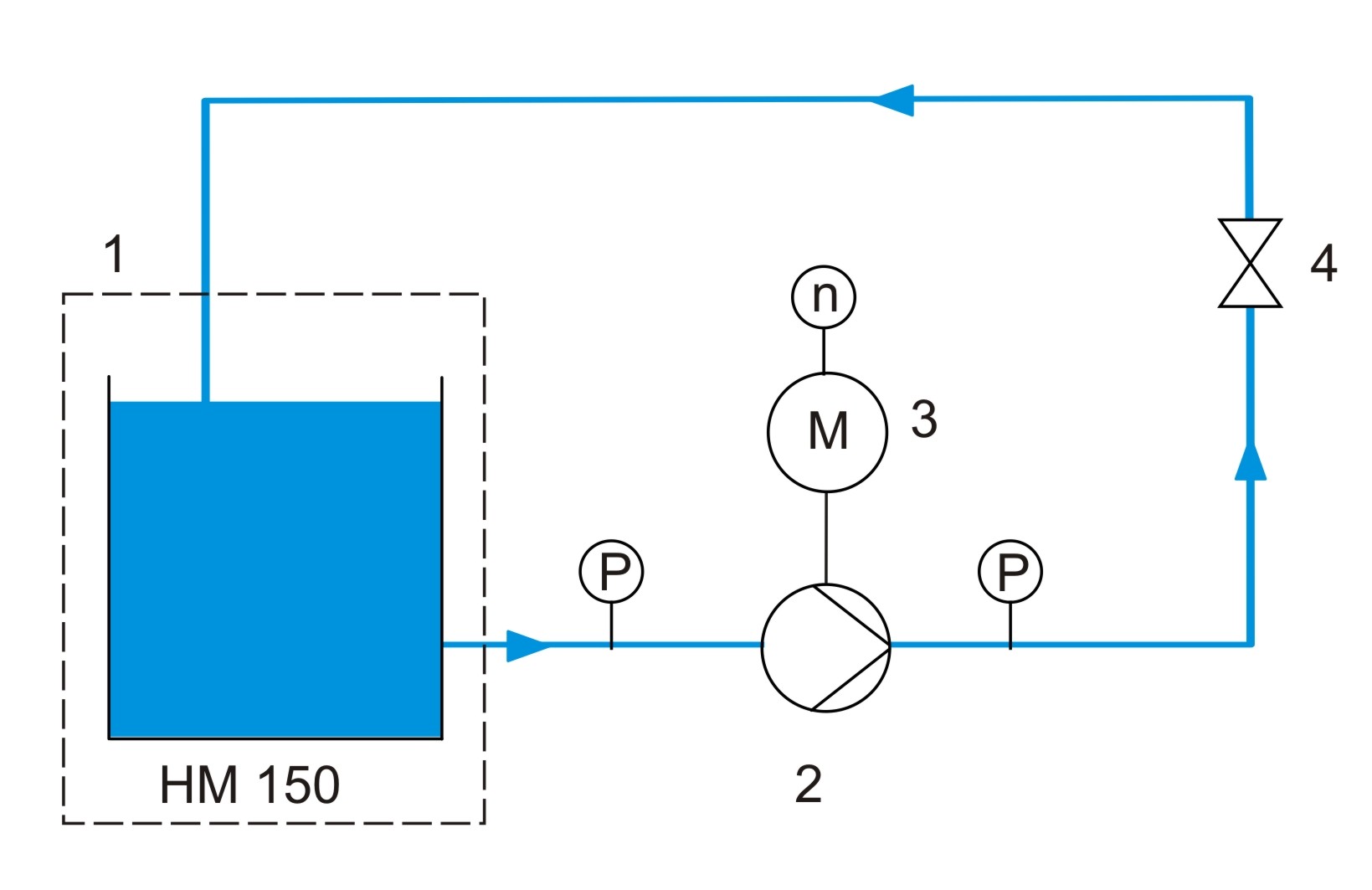

La pompe aspire leau du réservoir du module de base HM 150.
Le retour de leau dans le réservoir de mesure de HM 150 permet de déterminer le débit volumétrique.
Le GUNT Media Center met à disposition du matériel didactique multimédia numérique, y compris un cours dapprentissage en ligne sur la connaissance de base et des calculs.
Des vidéos présentent un essai complet avec la préparation, lexécution et lévaluation.
Des feuilles de travail accompagnées des solutions complètent le matériel didactique.
Le HM 150.04 permet détudier le fonctionnement dune pompe centrifuge et denregistrer une caractéristique typique de pompe.
Lappareil dessai comprend une pompe centrifuge auto-amorçante, un robinet à tournant sphérique du côté sortie et des manomètres du côté dentrée et du côté sortie.
Lentraînement est effectué au moyen dun moteur asynchrone.
La vitesse de rotation est ajustable en continu par un convertisseur de fréquence.
La hauteur de refoulement est ajustée à laide dun robinet à tournant sphérique.
Au cours des essais, le comportement en service de la pompe en fonction du débit de refoulement est étudié et représenté sur des caractéristiques.
La vitesse de rotation et la puissance électrique du moteur sont affichées numériquement.
Les pressions à lentrée et à la sortie sont affichées sur deux manomètres.
Lappareil dessai se place facilement et en toute sécurité sur le plan de travail du module de base HM 150.
La pompe aspire leau du réservoir du module de base HM 150.
Le retour de leau dans le réservoir de mesure de HM 150 permet de déterminer le débit volumétrique.
Le GUNT Media Center met à disposition du matériel didactique multimédia numérique, y compris un cours dapprentissage en ligne sur la connaissance de base et des calculs.
Des vidéos présentent un essai complet avec la préparation, lexécution et lévaluation.
Des feuilles de travail accompagnées des solutions complètent le matériel didactique.
Contenu didactique / Essais
- familiarisation avec le comportement en service et avec les données caractéristiques dune pompe centrifuge
- enregistrement de la caractéristique dune pompe à vitesse de rotation constante de la pompe
- mesure des pressions dentrée et de sortie
- détermination du débit de refoulement
- enregistrement des caractéristiques de la pompe pour différentes vitesses de rotation
- détermination des évolutions de performance et de rendement
- mesure de la puissance dentraînement électrique
- détermination de la puissance hydraulique
- calcul du rendement
GUNT Media Center, développement des compétences numériques
- cours dapprentissage en ligne avec connaissances de base et calculs
- vidéos avec présentation détaillée des essais: préparation, exécution, évaluation
- succès dapprentissage assuré grâce aux feuilles de travail numériques
- acquisition dinformations sur des réseaux numériques
Les grandes lignes
- caractéristique dune pompe centrifuge
- vitesse de rotation variable avec convertisseur de fréquence
- matériel didactique multimédia numérique en ligne dans le GUNT Media Center: cours dapprentissage en ligne, feuilles de travail, vidéos
Caractéristiques techniques
Pompe centrifuge, auto-amorçante
- débit de refoulement max.: 2700L/h
- hauteur de refoulement max.: 36m
Moteur asynchrone
- puissance nominale: 450W
Plages de mesure
- pression (sortie): -1…5bar
- pression (entrée): -1…1,5bar
- vitesse de rotation: 0…3000min-1
- puissance: 0…1000W
230V, 50Hz, 1 phase
- familiarisation avec le comportement en service et avec les données caractéristiques dune pompe centrifuge
- enregistrement de la caractéristique dune pompe à vitesse de rotation constante de la pompe
- mesure des pressions dentrée et de sortie
- détermination du débit de refoulement
- enregistrement des caractéristiques de la pompe pour différentes vitesses de rotation
- détermination des évolutions de performance et de rendement
- mesure de la puissance dentraînement électrique
- détermination de la puissance hydraulique
- calcul du rendement
GUNT Media Center, développement des compétences numériques
- cours dapprentissage en ligne avec connaissances de base et calculs
- vidéos avec présentation détaillée des essais: préparation, exécution, évaluation
- succès dapprentissage assuré grâce aux feuilles de travail numériques
- acquisition dinformations sur des réseaux numériques
Les grandes lignes
- caractéristique dune pompe centrifuge
- vitesse de rotation variable avec convertisseur de fréquence
- matériel didactique multimédia numérique en ligne dans le GUNT Media Center: cours dapprentissage en ligne, feuilles de travail, vidéos
Caractéristiques techniques
Pompe centrifuge, auto-amorçante
- débit de refoulement max.: 2700L/h
- hauteur de refoulement max.: 36m
Moteur asynchrone
- puissance nominale: 450W
Plages de mesure
- pression (sortie): -1…5bar
- pression (entrée): -1…1,5bar
- vitesse de rotation: 0…3000min-1
- puissance: 0…1000W
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1100x640x600mm
Poids: env. 46kg
Nécessaire pour le fonctionnement
HM 150 (circuit deau fermé);PC ou accès en ligne recommandé
Liste de livraison
1 appareil dessai
1 documentation didactique
1 accès en ligne au GUNT Media Center
Accessoires
requis
HM 150 Module de base pour essais de mécanique des fluides
Lxlxh: 1100x640x600mm
Poids: env. 46kg
Nécessaire pour le fonctionnement
HM 150 (circuit deau fermé);PC ou accès en ligne recommandé
Liste de livraison
1 appareil dessai
1 documentation didactique
1 accès en ligne au GUNT Media Center
Accessoires
requis
HM 150 Module de base pour essais de mécanique des fluides
