Ref: EWTGUHM283

HM 283 Essais sur une pompe centrifuge (Réf. 070.28300)

Avec interface PC USB et logiciel inclus

Pompes centrifuges et turbomachines utilisées pour lacheminement de fluides.

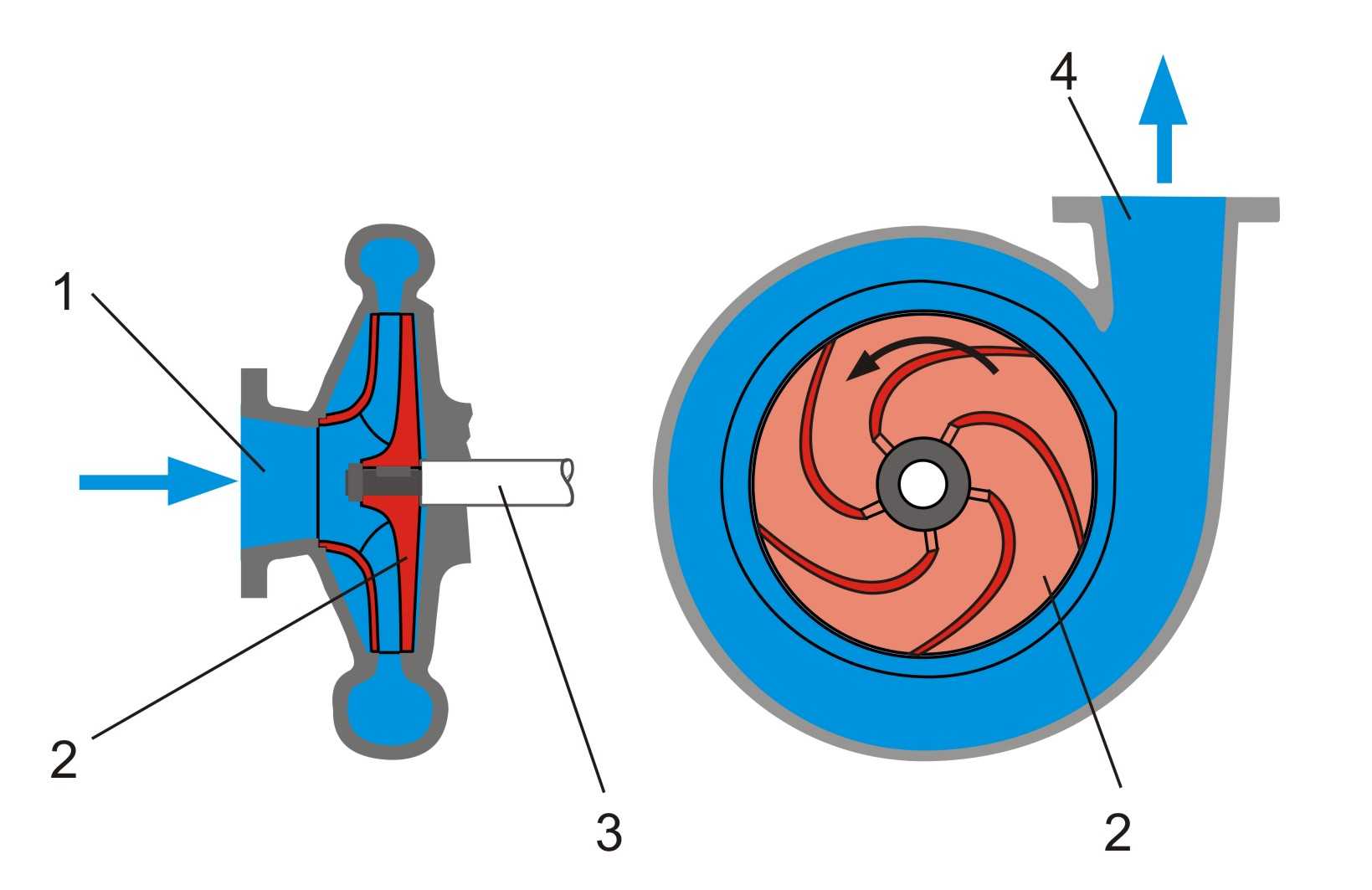

La rotation de la roue de la pompe génère des forces centrifuges par lesquelles leau est acheminée.
Lappareil dessai permet de réaliser des essais de base afin de détudier le comportement en service et de déterminer les principales grandeurs caractéristiques des pompes.

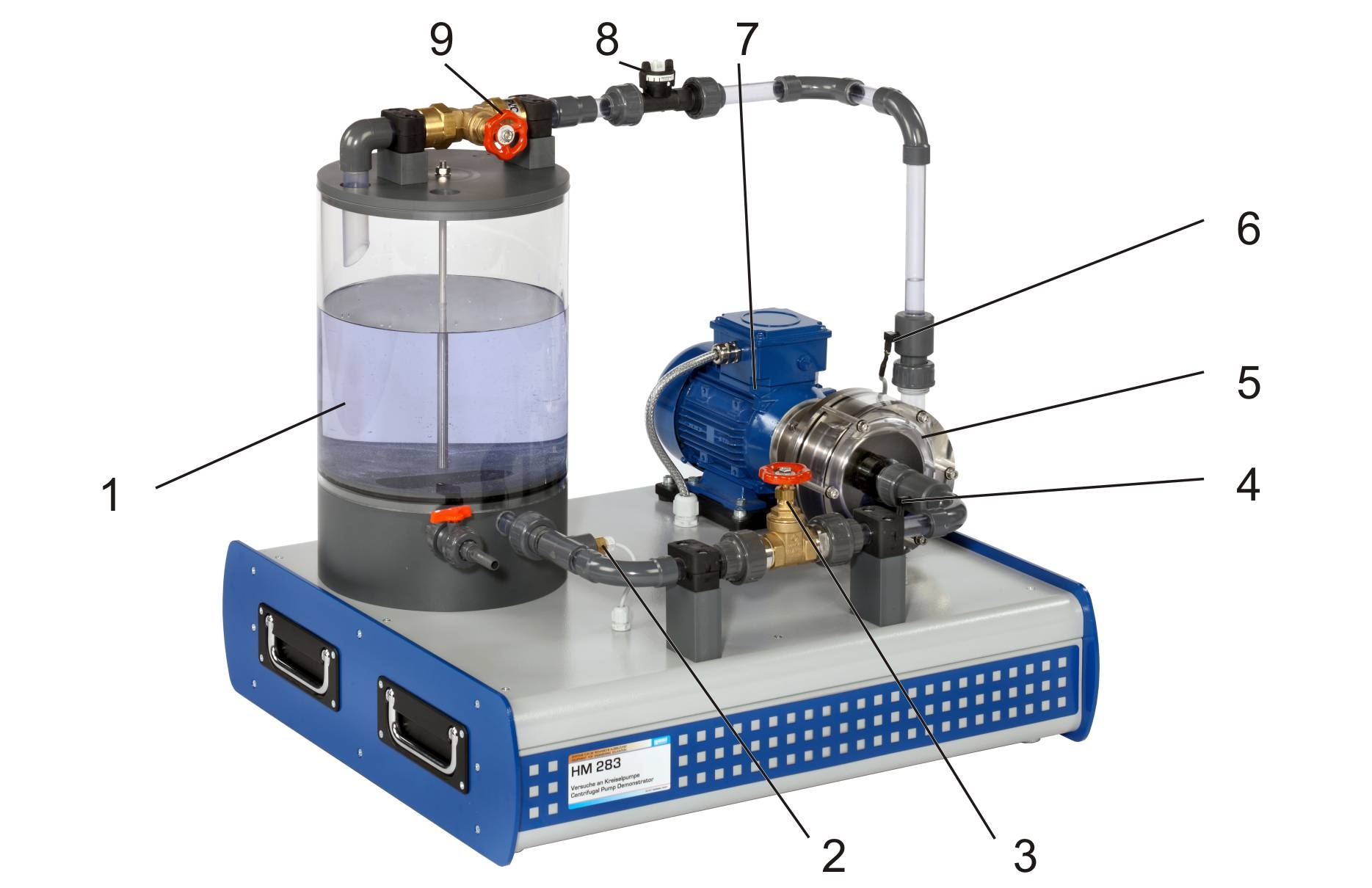

Le HM 283 dispose dun circuit deau fermé avec un réservoir deau et une pompe centrifuge à vitesse de rotation variable via un convertisseur de fréquence.
Le boîtier de la pompe est transparent.
Ce qui permet dobserver la roue de la pendant le fonctionnement et la formation de cavitation.
Des soupapes se trouvant dans les conduites à lentrée et à la sortie de la pompe permettent lajustage de différents rapports de pression.

Lappareil dessai est équipé de capteurs de pression, de température et de débit.
La technique de mesure basée sur un microprocesseur est bien protégée à lintérieur du boîtier.

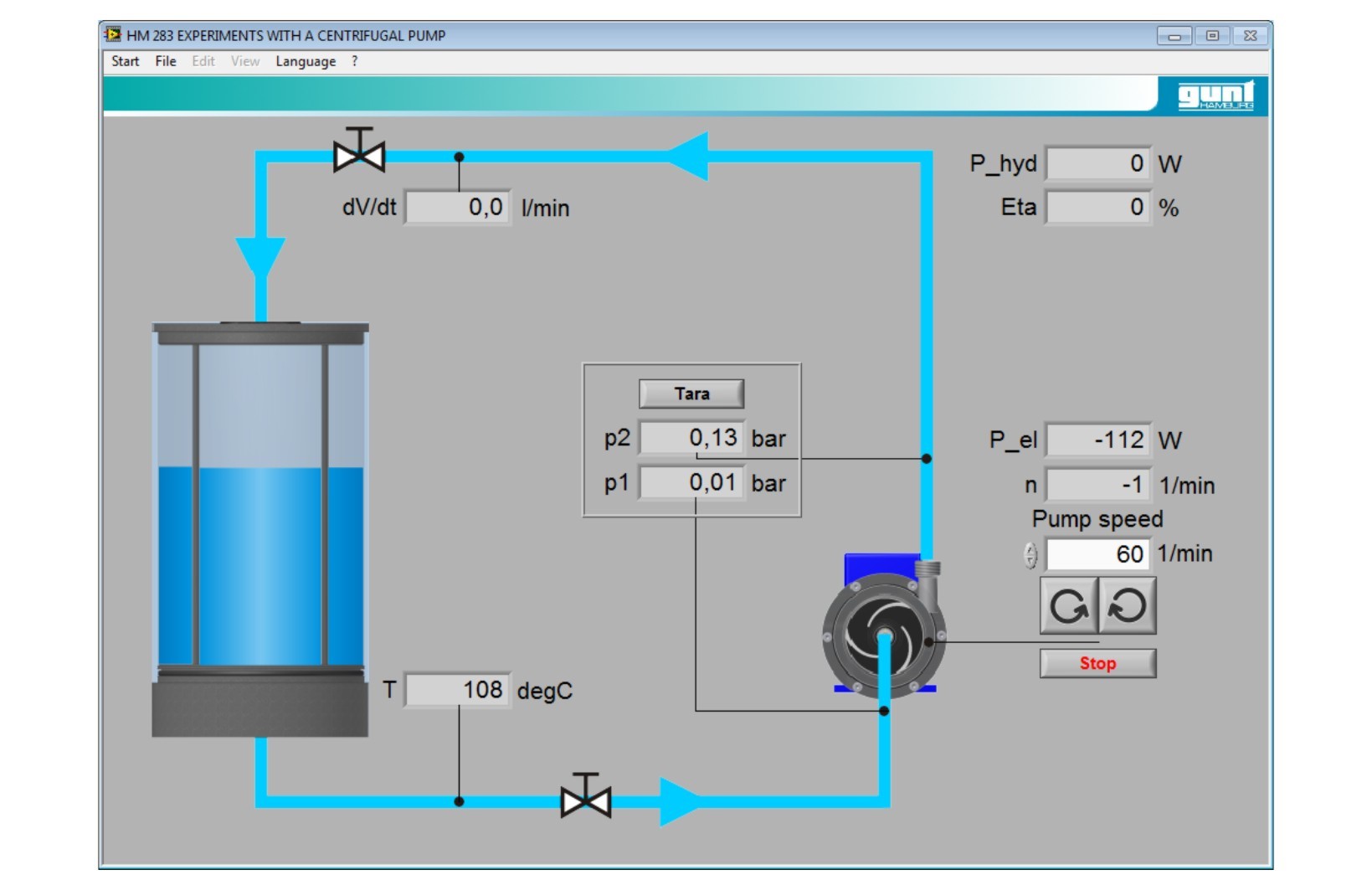

Les valeurs mesurées sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.

Lassociation du logiciel GUNT et du microprocesseur présente tous les avantages offerts par la réalisation avec la commande et lévaluation dessais assistées par ordinateur. Lobservation des essais est possible sur le réseau local, sur un nombre illimité de postes de travail.

Contenu didactique / Essais

- principe de fonctionnement d'une pompe centrifuge
- enregistrement de caractéristiques de la pompe
- rapport entre la hauteur de refoulement et la vitesse de rotation
- rapport entre le débit de refoulement et la vitesse de rotation
- détermination du rendement de la pompe
- observation de cavitation
- effet d'un sens de rotation erroné

Les grandes lignes
- Détermination des grandeurs caractéristiques des pompes
- Circuit d'eau fermé
- Logiciel GUNT pour l'acquisition des données, la visualisation et la commande
- Élément des machines à fluide GUNT-Labline

Les caractéristiques techniques
Pompe centrifuge avec moteur d'entraînement
- puissance absorbée: 370W
- vitesse de rotation: 0...3000min ^-1^
- débit de refoulement max.: env. 40L/min
- hauteur de refoulement max.: 10m

Réservoir d'eau: 15L

Plages de mesure
- pression (entrée): -1...1bar
- pression (sortie): 0...5bar
- débit: 3,5...50L/min
- température: 0...130°C

Informations logistiques
Dimensions et poids
Lxlxh: 660x590x720mm
Poids: env. 46kg

Nécessaire au fonctionnement
230V, 50/60Hz

Liste de livraison
1 appareil dessai
1 logiciel GUNT + câble USB
1 documentation didactique

Poids: 46 Kg
Delai de livraison estimé : 5 semaines
