Les pompes centrifuges sont des turbomachines utilisées pour le refoulement de fluides.
Sur les pompes centrifuges, la hauteur de refoulement dépend du débit de refoulement.

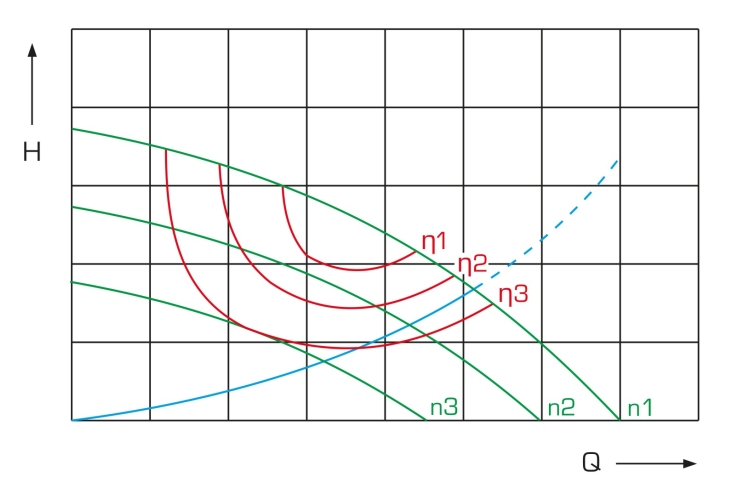

Cette dépendance est désignée sous le terme de comportement en service de la pompe et est représentée dans la cartographie de pompe.
Le banc dessai HM 305 permet la réalisation d'essais sur les principes de base d'un circuit hydraulique.
Le HM 305 est aussi bien adapté à l'apprentissage pratique dans les centres de formation professionnelle qu'aux essais en laboratoire dans les écoles professionnelles et supérieures.

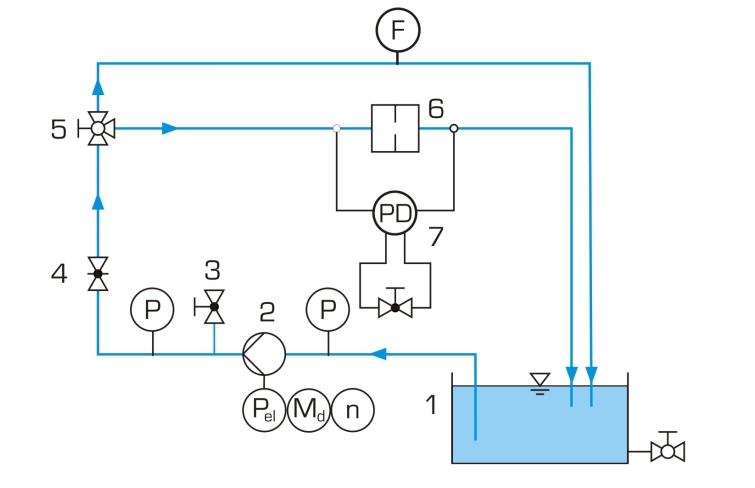

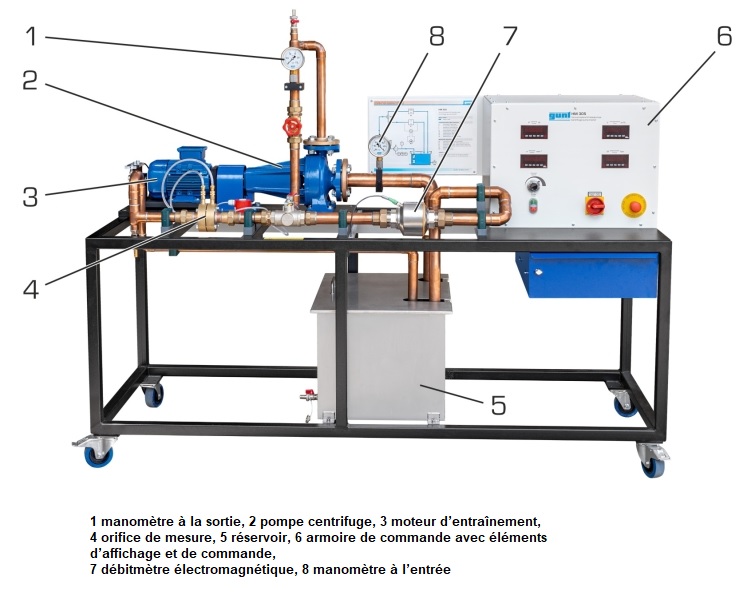

Le banc dessai dispose d'un circuit d'eau fermé et est équipé d'une pompe centrifuge puissante normalisée.
Les pompes normalisées sont construites conformément aux normes de l'industrie.
La norme donne une grille des puissances ainsi que les dimensions principales, ce qui permet d'utiliser des pompes normalisées de fabrications différentes sans avoir à changer les tuyauteries ou la plaque de base.
La pompe centrifuge est entraînée par un moteur triphasé.
La vitesse de rotation peut être ajustée par le biais d'un convertisseur de fréquence.
La vitesse de rotation est enregistrée sans contact à l'aide d'un capteur de déplacement inductif sur l'arbre du moteur.
Le moteur d'entraînement est suspendu et pivotant, ce qui permet de mesurer le couple d'entraînement à l'aide d'un capteur de force et de déterminer ainsi la puissance d'entraînement mécanique.
Des manomètres indiquent la pression à l'entrée et à la sortie de la pompe. Le débit est mesuré à l'aide d'un capteur de débit électromagnétique.
Le débit peut en plus être déterminé par une mesure de la pression différentielle au niveau d'un orifice de mesure.
La vitesse de rotation, le couple, la puissance absorbée de la pompe ainsi que le débit sont affichés numériquement sur l'armoire de commande.

Techniques > Mécanique des fluides > Appareils d'énergie de fluide hydrauliques > Pompes centrifuges
Techniques > Mécanique des fluides > Machines productrices de travail > Pompes centrifuges

Poids: 215 Kg
Delai de livraison estimé : 16 semaines
