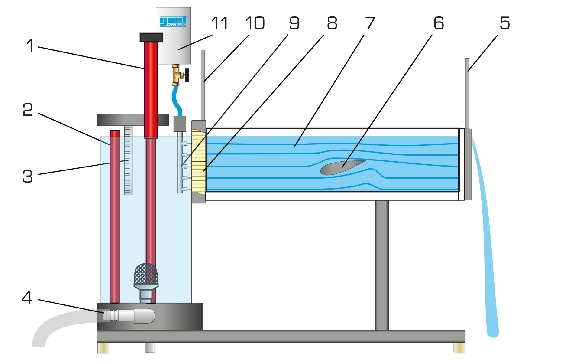

Le banc dessai HM 150.21 permet de visualiser les écoulements autour de corps de résistance et les phénomènes découlement dans des canaux ouverts.
On fixe soit un corps de résistance, soit un déversoir dans le canal dessai.

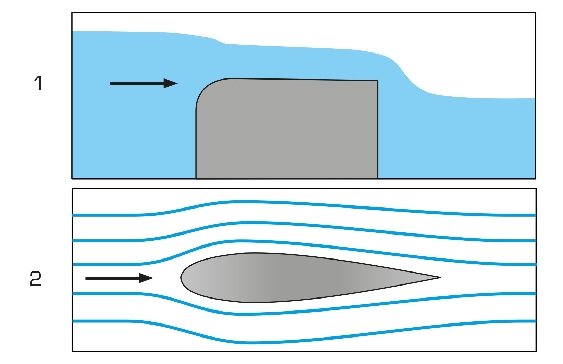

Les lignes de courant sont visibles grâce à linjection préalable du produit de contraste (encre).
Le canal dessai est transparent de manière à permettre une bonne observation des lignes de courant et de la formation des tourbillons.
Le niveau deau dans le canal dessai est ajustable par lintermédiaire dune vanne plane à lentrée et dun déversoir à la sortie.

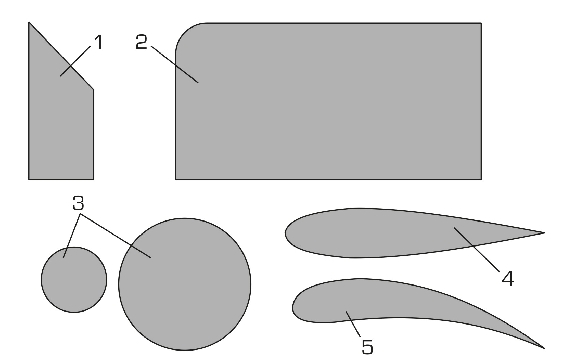

Deux déversoirs et quatre corps de résistance différents sont disponibles pour réaliser les différents types dessais.
Un redresseur découlement assure lhomogénéité de lécoulement et empêche la formation de tourbillons dans leau.
Lappareil dessai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
Lalimentation en eau se fait au moyen du HM 150.
Lappareil dessai peut être également utilisé sur le réseau du laboratoire.

Pour analyser virtuellement le comportement de lécoulement, on utilise souvent dans la pratique des simulations CFD.
Elles permettent par exemple de visualiser lécoulement dans des zones qui ne peuvent pas être visualisées via lessai.
Dans le GUNT Media Center, des visualisations découlement basées sur des calculs CFD sont disponibles en ligne.
Des matériels didactiques multimédias sont également disponibles, y compris un cours dapprentissage en ligne sur la connaissance de base et des calculs.
Des vidéos présentent un essai complet avec la préparation, lexécution et lévaluation.
Des feuilles de travail accompagnées des solutions complètent le matériel didactique.

Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Écoulement dans des canaux à surface libre
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Hydrodynamique

Poids: 24 Kg
Delai de livraison estimé : 5 semaines
