HM 164 Écoulement dans un canal ouvert et dans un canal fermé (Réf. 070.16400)
écoulement sur différents ouvrages, pressions et sections transversales
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Avec HM 164, on démontre dans un canal ouvert différents processus d'écoulement sur divers ouvrages de contrôle.
Dans le canal fermé, on détermine les pressions dans une conduite.

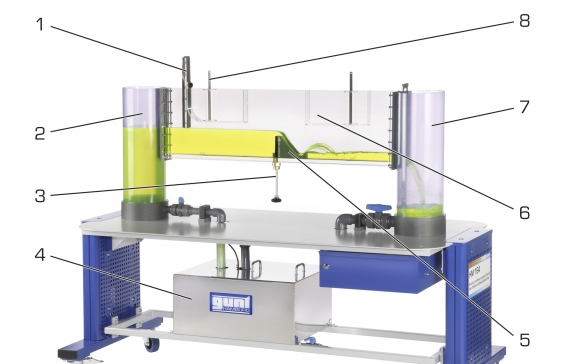

Le banc d´ essai comprend un canal d´ essai transparent avec limite supérieure, un seuil ajustable en hauteur et un circuit d'eau fermé.
Le niveau de l'eau dans la section d'essai est ajusté au moyen d'un déversoir à paroi mince ajustable au niveau de la sortie d'eau.
Une modification facile du montage permet d'utiliser le canal d'essai soit comme canal ouvert soit comme canal fermé.

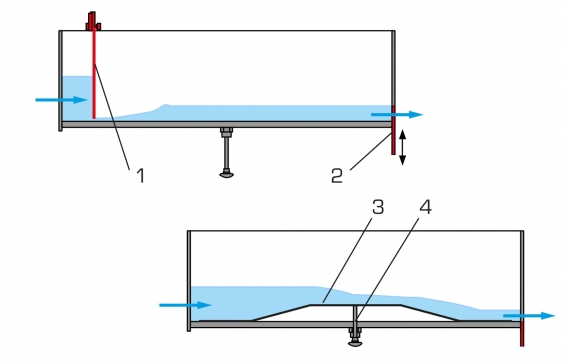

Lors de l'étude de l'écoulement dans le canal ouvert, le niveau d'eau doit être bas.
Pour la réalisation de l'essai, on fixe un déversoir au fond du canal et on utilise le seuil ajustable en hauteur.
Il est également possible de démontrer l'écoulement en dessous d'une vanne.
Différents déversoirs faciles à échanger sont à disposition pour tenir lieu d'ouvrages de contrôle.

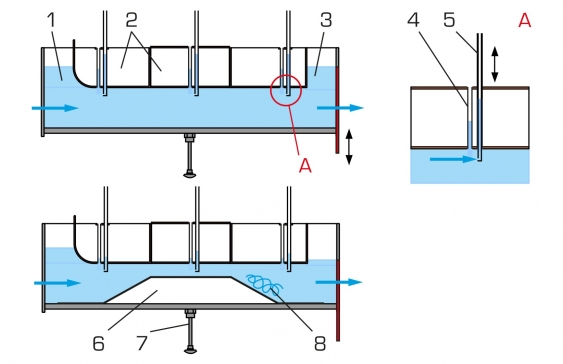

Dans le cas de l'étude du canal fermé, le niveau d'eau est tel qu'il permet une traversée de l'ensemble de la section d'essai.
Le seuil est ici utilisé pour modifier la section traversée.
Les pressions statiques et les pressions totales au passage de la section sont enregistrées par des tubes de mesure.
La vitesse d'écoulement est calculée à partir du différentiel de pression.
d\fs16\lang1036 Avec HM 164, on démontre dans un canal ouvert différents processus d'écoulement sur divers ouvrages de contrôle.
Dans le canal fermé, on détermine les pressions dans une conduite.
Le banc d´ essai comprend un canal d´ essai transparent avec limite supérieure, un seuil ajustable en hauteur et un circuit d'eau fermé.
Le niveau de l'eau dans la section d'essai est ajusté au moyen d'un déversoir à paroi mince ajustable au niveau de la sortie d'eau.
Une modification facile du montage permet d'utiliser le canal d'essai soit comme canal ouvert soit comme canal fermé.
Lors de l'étude de l'écoulement dans le canal ouvert, le niveau d'eau doit être bas.
Pour la réalisation de l'essai, on fixe un déversoir au fond du canal et on utilise le seuil ajustable en hauteur.
Il est également possible de démontrer l'écoulement en dessous d'une vanne.
Différents déversoirs faciles à échanger sont à disposition pour tenir lieu d'ouvrages de contrôle.
Dans le cas de l'étude du canal fermé, le niveau d'eau est tel qu'il permet une traversée de l'ensemble de la section d'essai.
Le seuil est ici utilisé pour modifier la section traversée.
Les pressions statiques et les pressions totales au passage de la section sont enregistrées par des tubes de mesure.
La vitesse d'écoulement est calculée à partir du différentiel de pression.
Contenu didactique / Essais
- canal ouvert
-- écoulement par des ouvrages de contrôle: déversoir à seuil épais, déversoir à paroi mince, déversoir à crête arrondie avec évacuateur en forme de saut de ski, seuil
-- écoulement en dessous d'une vanne
-- ressaut
- canal fermé
-- écoulement tubulaire avec section d'écoulement constante et variable
-- mesure de la pression statique et de la pression totale
-- calcul de la vitesse d'écoulement
Les grandes lignes
- processus d'écoulement dans un canal ouvert: vanne, seuil et différents déversoirs
- processus d'écoulement dans un canal fermé: écoulement tubulaire
- circuit d'eau fermé avec réservoir et pompe
Les caracté ristiques techniques
Section d'essai
- longueur: 1,1m
- section lxh: 40x300mm
Réservoir de stockage: 70L
Pompe
- puissance absorbée: 250W
- débit de refoulement max.: 150L/min
- hauteur de refoulement max.: 7,6m
230V, 50Hz, 1 phase
- canal ouvert
-- écoulement par des ouvrages de contrôle: déversoir à seuil épais, déversoir à paroi mince, déversoir à crête arrondie avec évacuateur en forme de saut de ski, seuil
-- écoulement en dessous d'une vanne
-- ressaut
- canal fermé
-- écoulement tubulaire avec section d'écoulement constante et variable
-- mesure de la pression statique et de la pression totale
-- calcul de la vitesse d'écoulement
Les grandes lignes
- processus d'écoulement dans un canal ouvert: vanne, seuil et différents déversoirs
- processus d'écoulement dans un canal fermé: écoulement tubulaire
- circuit d'eau fermé avec réservoir et pompe
Les caracté ristiques techniques
Section d'essai
- longueur: 1,1m
- section lxh: 40x300mm
Réservoir de stockage: 70L
Pompe
- puissance absorbée: 250W
- débit de refoulement max.: 150L/min
- hauteur de refoulement max.: 7,6m
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1900x800x1350mm
Poids à vide: env. 150kg
Liste de livraison
1 banc d'essai
1 jeu d'ouvrages de contrôle
1 déversoir à paroi mince
1 outil
1 documentation didactique
Lxlxh: 1900x800x1350mm
Poids à vide: env. 150kg
Liste de livraison
1 banc d'essai
1 jeu d'ouvrages de contrôle
1 déversoir à paroi mince
1 outil
1 documentation didactique
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Écoulement dans des canaux à surface libre
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Écoulement dans les conduites
Poids: 150 Kg Delai de livraison estimé : 16 semaines
