Les voies navigables, la régulation des fleuves et les ouvrages de retenue font partie des sujets traités par le génie hydraulique.
Des canaux d'essai installés dans le laboratoire aident à en assimiler les principes de base.

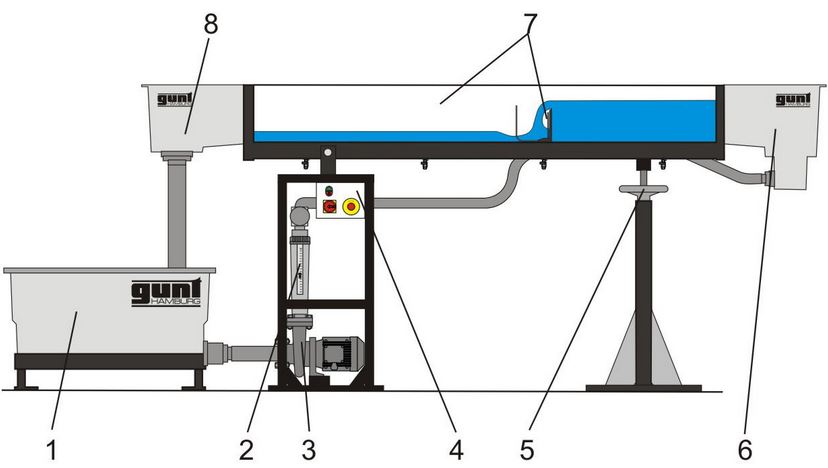

Le canal d'essai HM 160 dispose d'un circuit d'eau fermé.
La coupe transversale de la section d'essai est de 86x300mm.

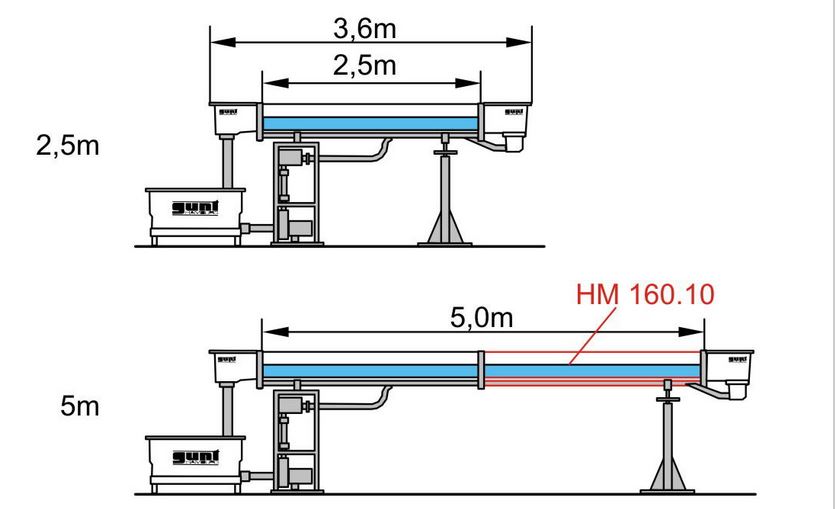

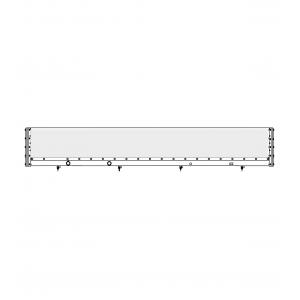

La section d'essai a une longueur de 2,5m, ou de 5m en y ajoutant la rallonge HM 160.10.
Les parois latérales de la section d'essai sont en verre renforcé permettant l'observation optimale des essais.
Tous les composants en contact avec l'eau sont fabriqués dans des matériaux résistants à la corrosion (acier inoxydable, plastique renforcé de fibres de verre).
L'élément d'entrée est conçu de façon à minimiser les turbulences de l'écoulement à son arrivée dans la section d'essai.
Afin de permettre la simulation de chutes et l'ajustement d'un écoulement uniforme ayant une profondeur constante, il est possible contrôler en continu l'inclinaison du canal d'essai.

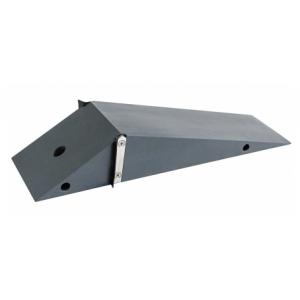

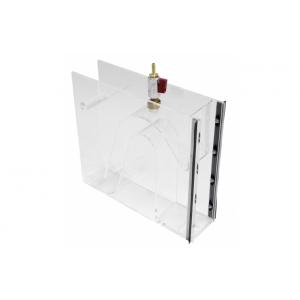

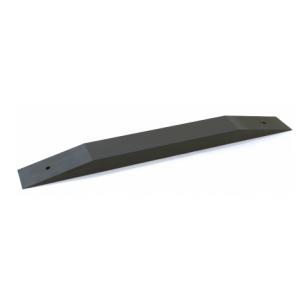

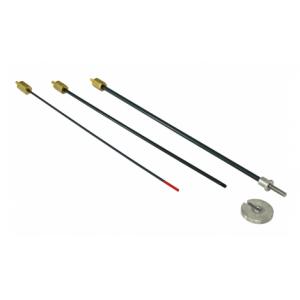

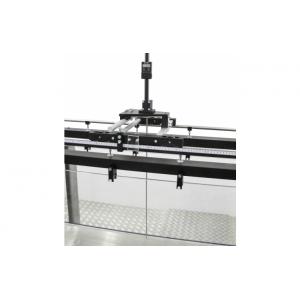

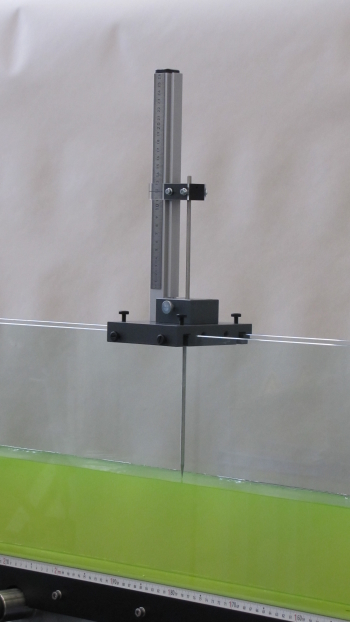

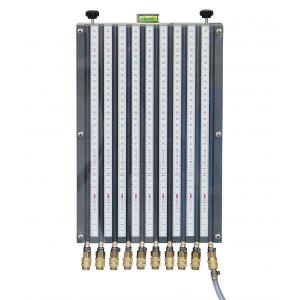

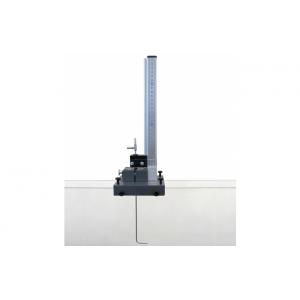

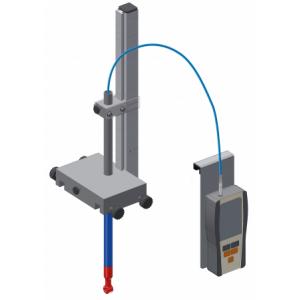

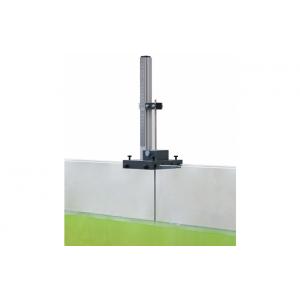

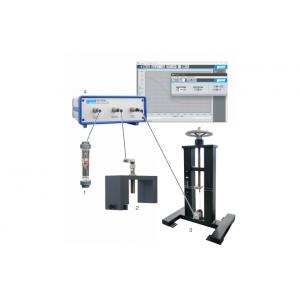

De nombreux modèles sont disponibles comme accessoires.

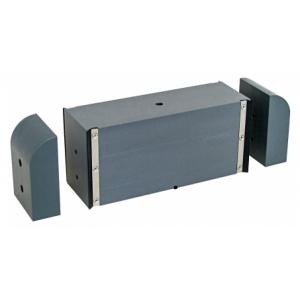

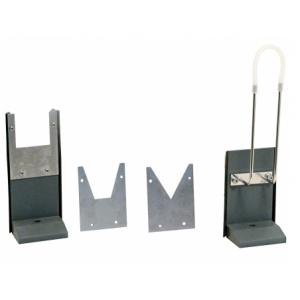

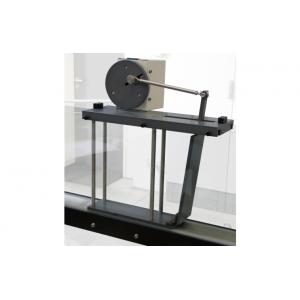

Il s'agit par exemple: des déversoirs, piles, canaux de mesure ou un générateur de vagues.
Ce qui permet de réaliser un ensemble d'essais complet.
La plupart des modèles se vissent rapidement et de manière sécurisée au fond de la section d'essai.
Des canaux d'essai installés dans le laboratoire aident à en assimiler les principes de base.
Le canal d'essai HM 160 dispose d'un circuit d'eau fermé.
La coupe transversale de la section d'essai est de 86x300mm.
La section d'essai a une longueur de 2,5m, ou de 5m en y ajoutant la rallonge HM 160.10.
Les parois latérales de la section d'essai sont en verre renforcé permettant l'observation optimale des essais.
Tous les composants en contact avec l'eau sont fabriqués dans des matériaux résistants à la corrosion (acier inoxydable, plastique renforcé de fibres de verre).
L'élément d'entrée est conçu de façon à minimiser les turbulences de l'écoulement à son arrivée dans la section d'essai.
Afin de permettre la simulation de chutes et l'ajustement d'un écoulement uniforme ayant une profondeur constante, il est possible contrôler en continu l'inclinaison du canal d'essai.
De nombreux modèles sont disponibles comme accessoires.
Il s'agit par exemple: des déversoirs, piles, canaux de mesure ou un générateur de vagues.
Ce qui permet de réaliser un ensemble d'essais complet.
La plupart des modèles se vissent rapidement et de manière sécurisée au fond de la section d'essai.
Contenu didactique / Essais
- écoulement uniforme et écoulement non uniforme
- formules de débits
- changement découlement (ressaut)
- avec les modèles disponibles comme accessoires, on étudie les phénomènes suivants

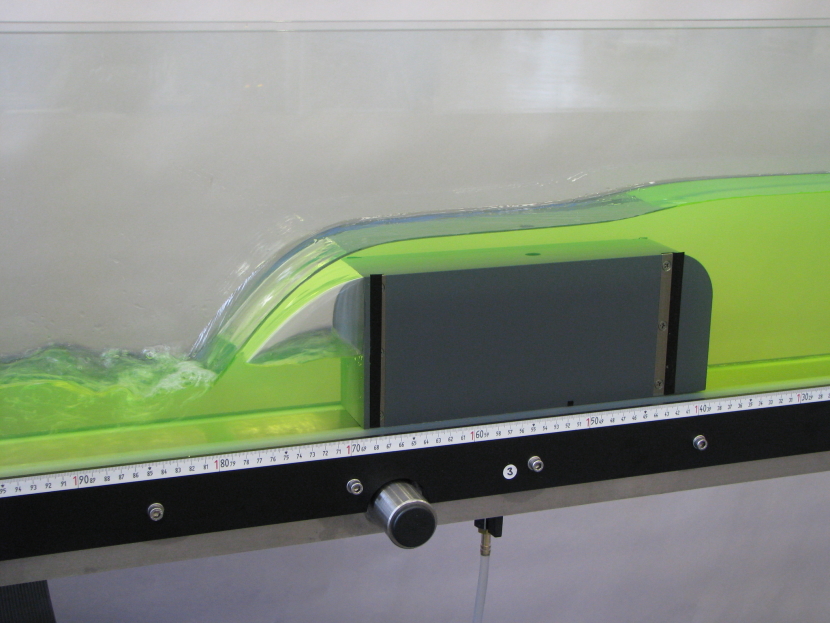

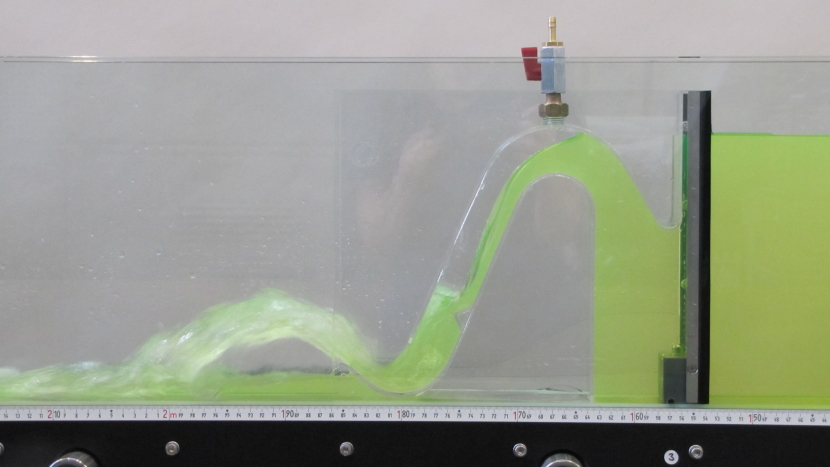

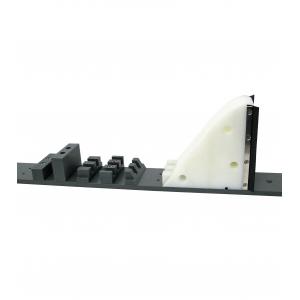

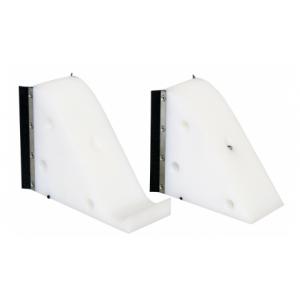

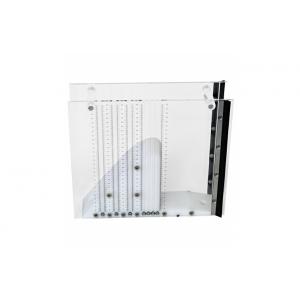

écoulement au-dessus des ouvrages de contrôle: déversoirs (à paroi mince, à crête déversante, à crête arrondie)

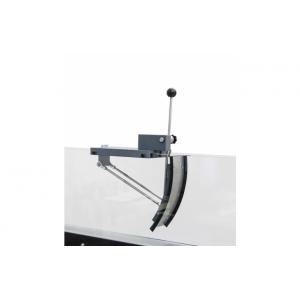

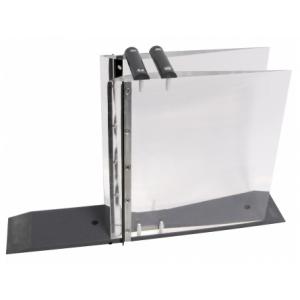

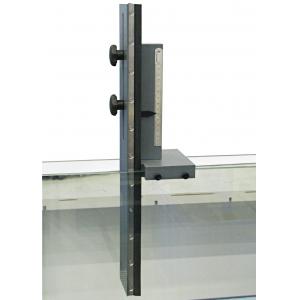

écoulement sous des ouvrages de contrôle: vannes (vanne plane, vanne radiale)
- dissipation dénergie (ressaut, bassin damortissement)

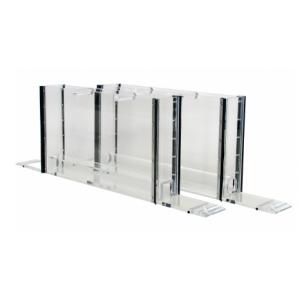

- modifications de la coupe transversale
- canal jaugeur

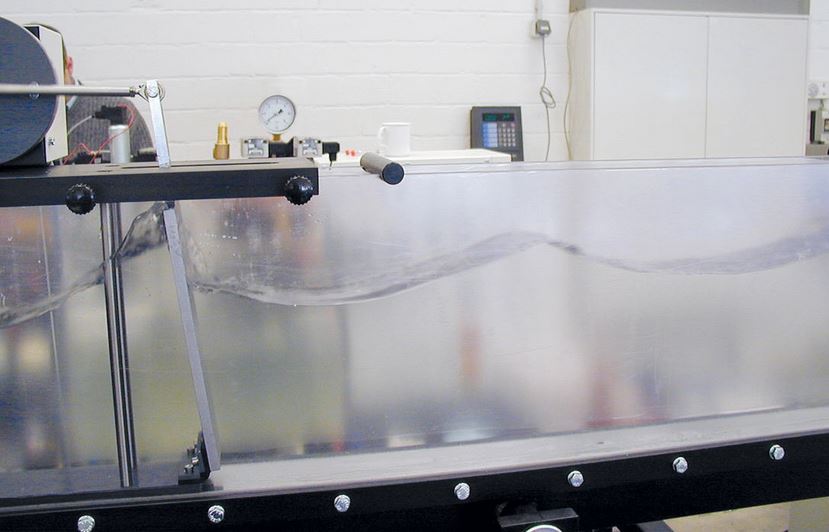

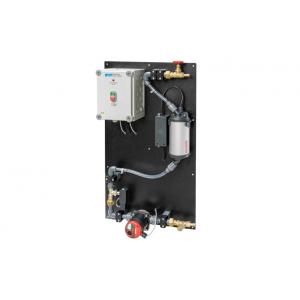

- écoulement non stationnaire: vagues

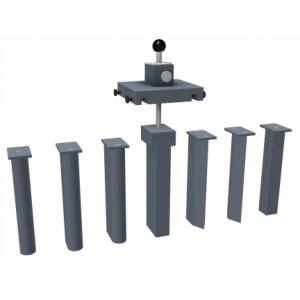

- pilots vibrants

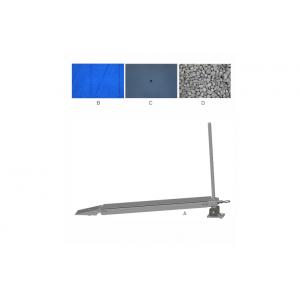

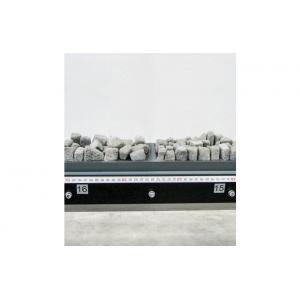

- transport des sédiments
Les grandes lignes
- Principes de base de l'écoulement dans les canaux
- Section d'essai avec parois latérales transparentes, disponible avec une longueur de 2,5m ou 5m
- Écoulement homogène grâce à un élément d'entrée très bien conçu
- Modèles dans tous les domaines du génie hydraulique sont disponibles comme accessoires
Les caractéristiques techniques
Section dessai
- longueur: 2,5m ou 5m (avec 1x HM 160.10)
- section découlement lxh: 86x300mm
- système dajustage de linclinaison: -0,5…+3%
Réservoir: 280L
Pompe
- débit de refoulement dans la section dessai max.: 10m3/h
- débit de refoulement de la pompe max.: 15m3/h
- auteur de refoulement de la pompe max.: 21m
Plages de mesure
débit: 0…10m3/h
230V, 50Hz, 1 phase
- écoulement uniforme et écoulement non uniforme
- formules de débits
- changement découlement (ressaut)
- avec les modèles disponibles comme accessoires, on étudie les phénomènes suivants
écoulement au-dessus des ouvrages de contrôle: déversoirs (à paroi mince, à crête déversante, à crête arrondie)
écoulement sous des ouvrages de contrôle: vannes (vanne plane, vanne radiale)
- dissipation dénergie (ressaut, bassin damortissement)
- modifications de la coupe transversale
- canal jaugeur
- écoulement non stationnaire: vagues
- pilots vibrants
- transport des sédiments
Les grandes lignes
- Principes de base de l'écoulement dans les canaux
- Section d'essai avec parois latérales transparentes, disponible avec une longueur de 2,5m ou 5m
- Écoulement homogène grâce à un élément d'entrée très bien conçu
- Modèles dans tous les domaines du génie hydraulique sont disponibles comme accessoires
Les caractéristiques techniques
Section dessai
- longueur: 2,5m ou 5m (avec 1x HM 160.10)
- section découlement lxh: 86x300mm
- système dajustage de linclinaison: -0,5…+3%
Réservoir: 280L
Pompe
- débit de refoulement dans la section dessai max.: 10m3/h
- débit de refoulement de la pompe max.: 15m3/h
- auteur de refoulement de la pompe max.: 21m
Plages de mesure
débit: 0…10m3/h
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 4310x670x1350mm (section dessai 2,5m)
Poids: env. 254kg
Lxlxh: 4310x670x1350mm (section dessai 2,5m)
Poids: env. 254kg
