Ref: EWTGUHM160.41
HM 160.41 Générateur de vagues de surface pour HM 160 (Réf. 070.16041)
Accessoire recommandé : HM 160.42

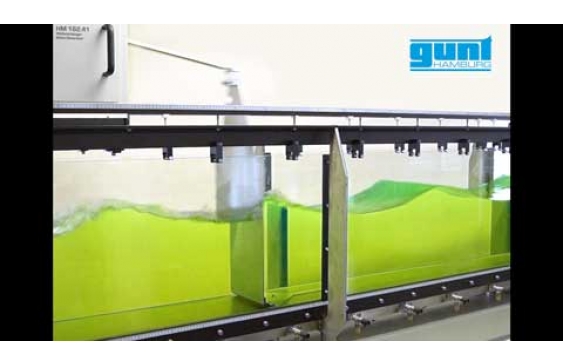

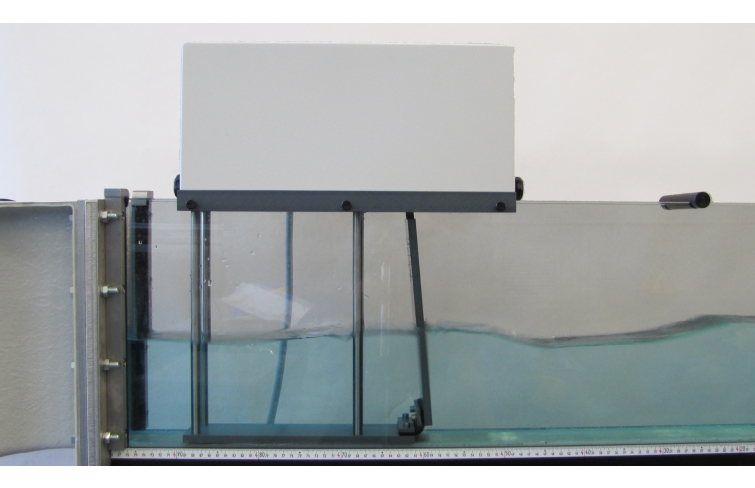

Les ondes de surface sont générées par une plaque de refoulement qui exécute un mouvement pivotant.
La plaque est entraînée par un moteur avec convertisseur de fréquence par le biais d'un système bielle-manivelle.
L'effort du système bielle-manivelle est ajustable en continu.
Le moteur est posé et vissé sur la section d'essai du canal d'essai HM 160.
La fréquence de la plaque de refoulement se règle sur le coffret de commande où elle est directement affichée.
Les essais avec vagues se font uniquement en l'absence d'écoulement.
La plaque est entraînée par un moteur avec convertisseur de fréquence par le biais d'un système bielle-manivelle.
L'effort du système bielle-manivelle est ajustable en continu.
Le moteur est posé et vissé sur la section d'essai du canal d'essai HM 160.
La fréquence de la plaque de refoulement se règle sur le coffret de commande où elle est directement affichée.
Les essais avec vagues se font uniquement en l'absence d'écoulement.
Contenu didactique / Essais
- observation des vagues: les différentes formes de vagues
Avec les accessoires:
- absorption et réflexion des forces des vagues sur une plage lisse (HM 160.42)
- comportement des vagues sur des piles (HM 160.46)
Les grandes lignes
- Génération d'ondes de surface
Les caractéristiques techniques
Moteur
- puissance: 100W
- vitesse de sortie: 31…310min-1
- course: 120mm
230V, 50Hz, 1 phase
- observation des vagues: les différentes formes de vagues
Avec les accessoires:
- absorption et réflexion des forces des vagues sur une plage lisse (HM 160.42)
- comportement des vagues sur des piles (HM 160.46)
Les grandes lignes
- Génération d'ondes de surface
Les caractéristiques techniques
Moteur
- puissance: 100W
- vitesse de sortie: 31…310min-1
- course: 120mm
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 440x420x380mm
Poids: env. 10kg
Nécessaire au fonctionnement
230V, 50/60Hz
Lxlxh: 440x420x380mm
Poids: env. 10kg
Nécessaire au fonctionnement
230V, 50/60Hz
Poids: 10 Kg Delai de livraison estimé : 16 semaines
