Ref: EWTGUHM160.32
HM 160.32 Déversoir à crête arrondie avec deux évacuateurs (Réf. 070.16032)
En option complémentaire accessoires HM 160.35
Les déversoirs à crête arrondie sont des déversoirs fixes qui font partie des ouvrages de contrôle.
Lorsqu'un corps de déversoir est submergé, il se produit un changement d'écoulement: ce dernier devient supercritique.
L'écoulement supercritique présente une énergie cinétique élevée à l'extrémité du dos de déversoir.
La part de cette énergie qui est excédentaire peut provoquer des dommages.
C'est pourquoi il faut dissiper de l'énergie, p.ex. en utilisant un évacuateur de déversoir en forme de saut de ski ou un bassin d'amortissement.

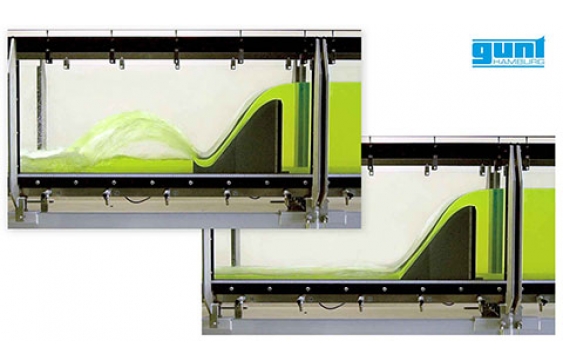

Le HM 160.32 comprend deux déversoirs à crête arrondie avec différents évacuateurs de déversoir (en forme de saut de ski et à pente raide).
D'autres possibilités de dissipation d'énergie peuvent être étudiées avec les accessoires disponibles HM 160.35 Éléments de dissipation d'énergie.
Lorsqu'un corps de déversoir est submergé, il se produit un changement d'écoulement: ce dernier devient supercritique.
L'écoulement supercritique présente une énergie cinétique élevée à l'extrémité du dos de déversoir.
La part de cette énergie qui est excédentaire peut provoquer des dommages.
C'est pourquoi il faut dissiper de l'énergie, p.ex. en utilisant un évacuateur de déversoir en forme de saut de ski ou un bassin d'amortissement.
Le HM 160.32 comprend deux déversoirs à crête arrondie avec différents évacuateurs de déversoir (en forme de saut de ski et à pente raide).
D'autres possibilités de dissipation d'énergie peuvent être étudiées avec les accessoires disponibles HM 160.35 Éléments de dissipation d'énergie.
Contenu didactique / Essais
- influence de l'évacuateur de déversoir sur les processus d'écoulement
-- évacuateur en forme de saut de ski
-- évacuateur à pente raide
- position du ressaut en fonction du niveau de l'eau en aval
Avec une jauge à eau et un gradient de vitesse:
- détermination de la profondeur conjuguée
- détermination du débit et de la hauteur
- comparaison entre débit théorique et débit mesuré
Les grandes lignes
- Écoulement par des déversoirs à crête arrondie
- influence de l'évacuateur de déversoir sur les processus d'écoulement
-- évacuateur en forme de saut de ski
-- évacuateur à pente raide
- position du ressaut en fonction du niveau de l'eau en aval
Avec une jauge à eau et un gradient de vitesse:
- détermination de la profondeur conjuguée
- détermination du débit et de la hauteur
- comparaison entre débit théorique et débit mesuré
Les grandes lignes
- Écoulement par des déversoirs à crête arrondie
Caractéristiques techniques
Déversoir avec évacuateur à pente raide
- Lxlxh: 172x84x160mm
Déversoir avec évacuateur en forme de saut de ski
- Lxlxh: 210x84x3160mm
Déversoir avec évacuateur à pente raide
- Lxlxh: 172x84x160mm
Déversoir avec évacuateur en forme de saut de ski
- Lxlxh: 210x84x3160mm
Informations logistiques
Dimensions et poids
Poids total: env. 4kg
Liste de livraison
2 déversoirs à crête arrondie, 1 jeu d'accessoires, 1 notice
Poids total: env. 4kg
Liste de livraison
2 déversoirs à crête arrondie, 1 jeu d'accessoires, 1 notice
Poids: 4 Kg Delai de livraison estimé : 5 semaines
