HM 161 Canal d'essai hydraulique 600x800mm, circuit eau fermé, inclinaison réglable (Réf. 070.1610)
Longueur totale: 21m, longueur utile 16 m
Le canal dessai HM 161 est le plus grand dans cette catégorie de produits GUNT.
Les vitesses découlement pouvant être atteintes dans le canal dessai ainsi que la longueur importante de la section dessai sont des conditions optimales pour la conception de projets individuels.
Ces projets peuvent en effet se rapprocher au plus près de la réalité.
La section dessai a une longueur de 16m et une coupe transversale de 600x800mm.
Les parois latérales de la section dessai sont en verre trempé permettant lobservation optimale des essais.
Tous les composants en contact avec leau sont fabriqués dans des matériaux résistants à la corrosion (acier inoxydable, plastique renforcé de fibres de verre).

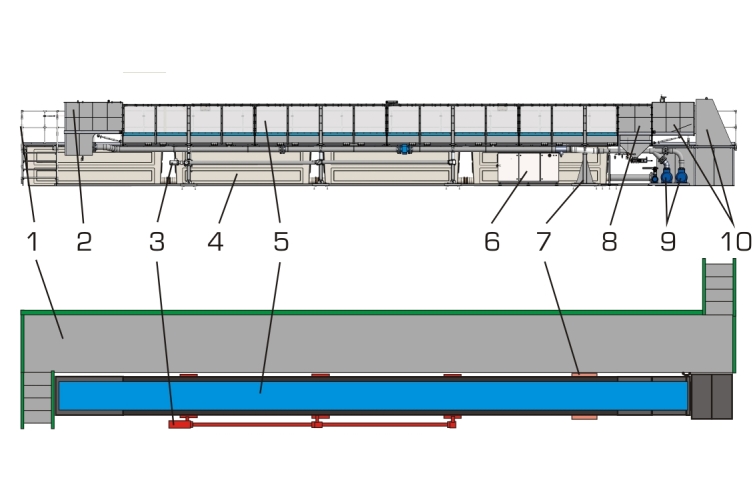

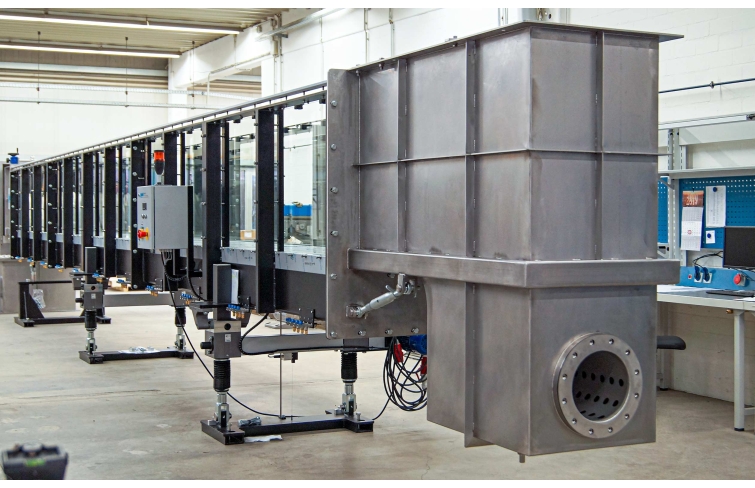

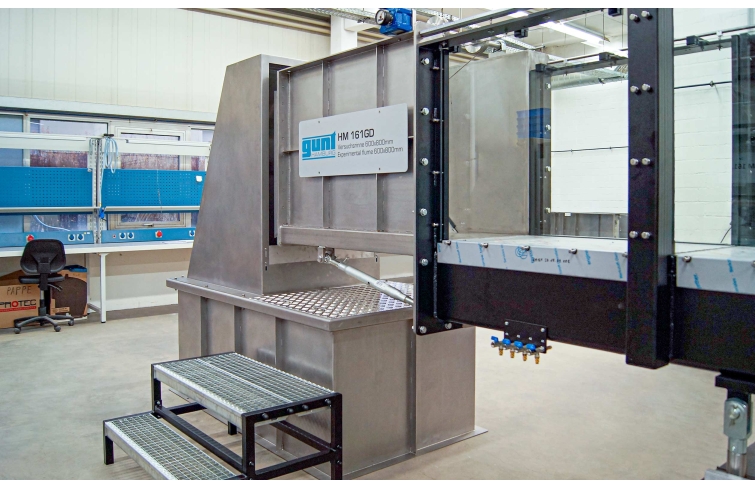

Lélément dentrée est conçu de telle manière à minimiser les turbulences de lécoulement à son arrivée dans la section dessai.

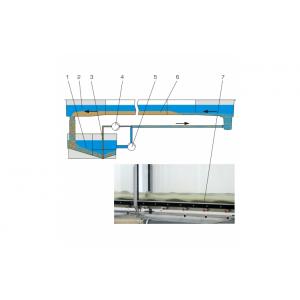

Le circuit deau fermé est constitué dune série de réservoirs deau et dune pompe de forte puissance.

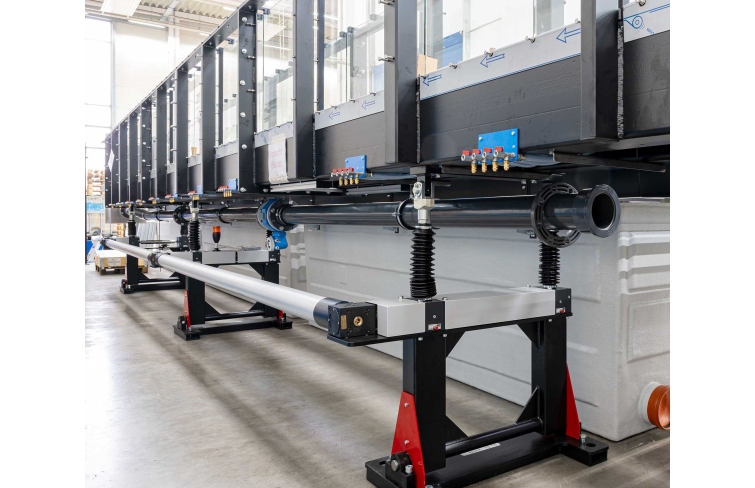

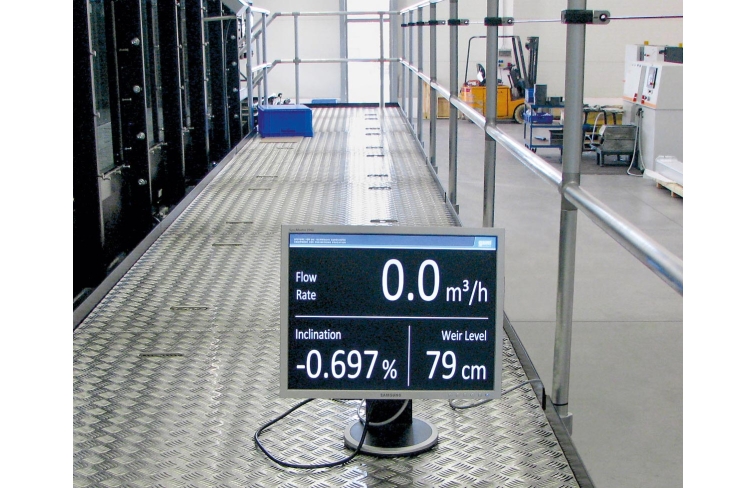

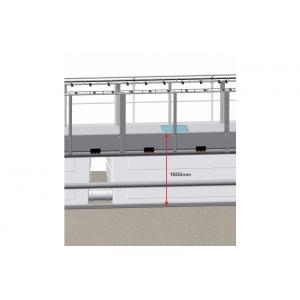

Les réservoirs sont intégrés à linstallation de telle manière quils peuvent aussi servir de galerie dans laquelle il est possible de se tenir.
Lutilisateur peut ainsi accéder facilement à nimporte quel endroit de la section dessai.
Afin de permettre la simulation de chutes et lajustage dun écoulement uniforme ayant une profondeur constante, le canal dessai est équipé dun système dajustage de linclinaison motorisé.

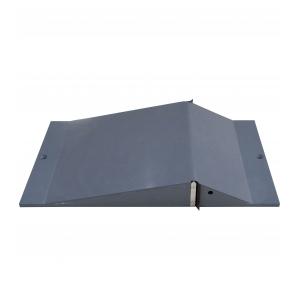

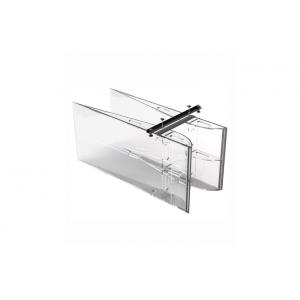

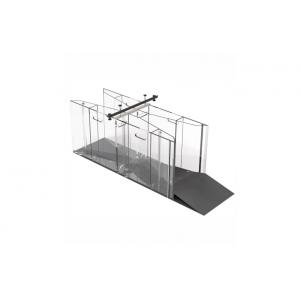

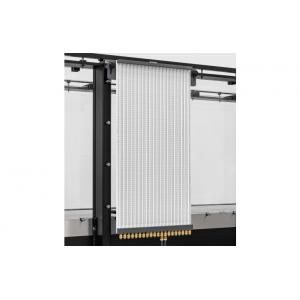

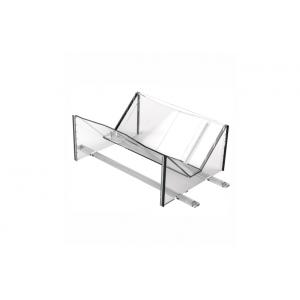

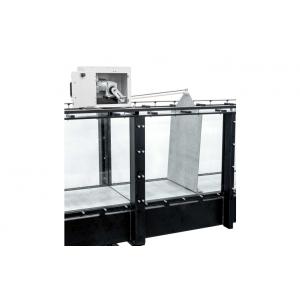

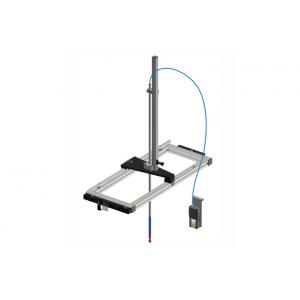

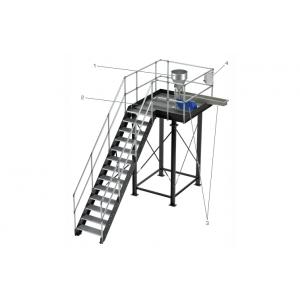

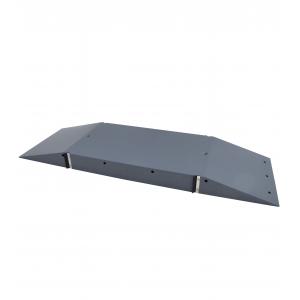

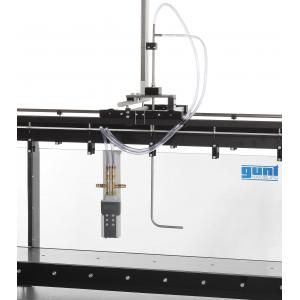

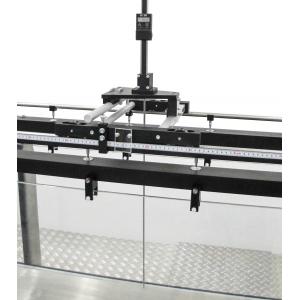

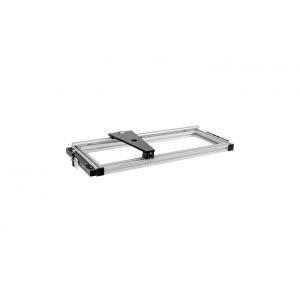

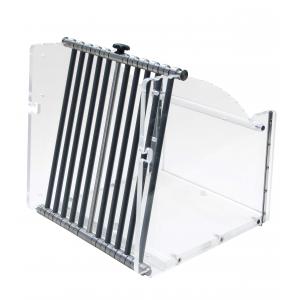

De nombreux modèles sont disponibles en tant quaccessoires, tels que des déversoirs, piles, canaux de mesure ou un générateur de vagues.
Ce qui permet de réaliser un ensemble dessais très complet.
La plupart des modèles se vissent rapidement et de manière sécurisée au fond de la section dessai.
Les vitesses découlement pouvant être atteintes dans le canal dessai ainsi que la longueur importante de la section dessai sont des conditions optimales pour la conception de projets individuels.
Ces projets peuvent en effet se rapprocher au plus près de la réalité.
La section dessai a une longueur de 16m et une coupe transversale de 600x800mm.
Les parois latérales de la section dessai sont en verre trempé permettant lobservation optimale des essais.
Tous les composants en contact avec leau sont fabriqués dans des matériaux résistants à la corrosion (acier inoxydable, plastique renforcé de fibres de verre).
Lélément dentrée est conçu de telle manière à minimiser les turbulences de lécoulement à son arrivée dans la section dessai.
Le circuit deau fermé est constitué dune série de réservoirs deau et dune pompe de forte puissance.
Les réservoirs sont intégrés à linstallation de telle manière quils peuvent aussi servir de galerie dans laquelle il est possible de se tenir.
Lutilisateur peut ainsi accéder facilement à nimporte quel endroit de la section dessai.
Afin de permettre la simulation de chutes et lajustage dun écoulement uniforme ayant une profondeur constante, le canal dessai est équipé dun système dajustage de linclinaison motorisé.
De nombreux modèles sont disponibles en tant quaccessoires, tels que des déversoirs, piles, canaux de mesure ou un générateur de vagues.
Ce qui permet de réaliser un ensemble dessais très complet.
La plupart des modèles se vissent rapidement et de manière sécurisée au fond de la section dessai.
Contenu didactique / Essais

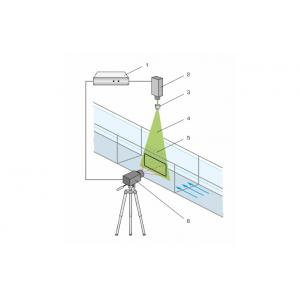

Avec les modèles disponibles comme accessoires, on étudie les phénomènes suivants
- écoulement uniforme et écoulement non uniforme
- formules de débit

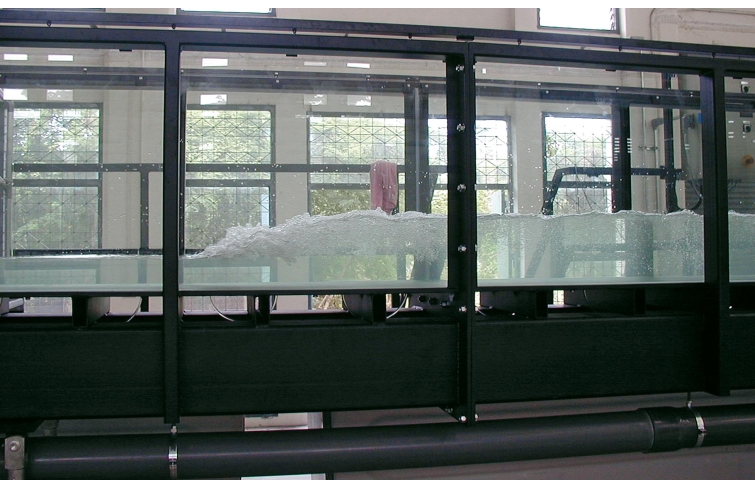

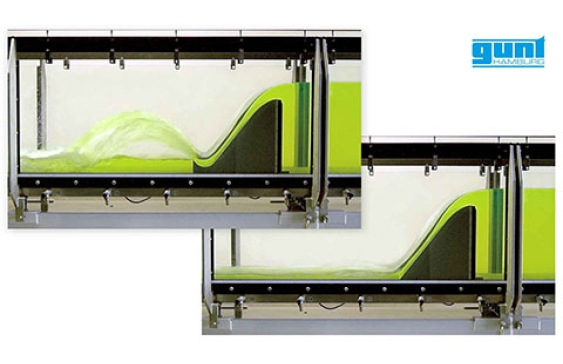

- changement d'écoulement (ressaut)

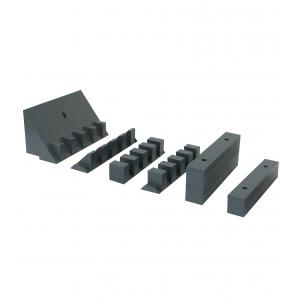

- dissipation d'énergie (ressaut, bassin d'amortissement)

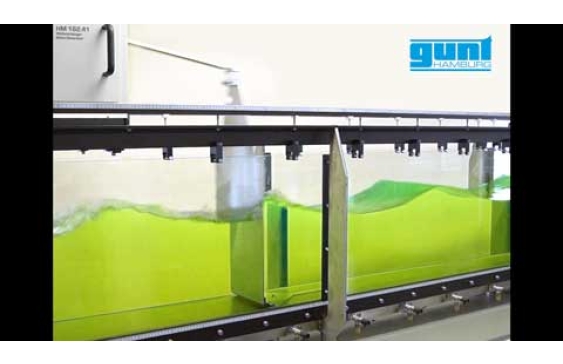

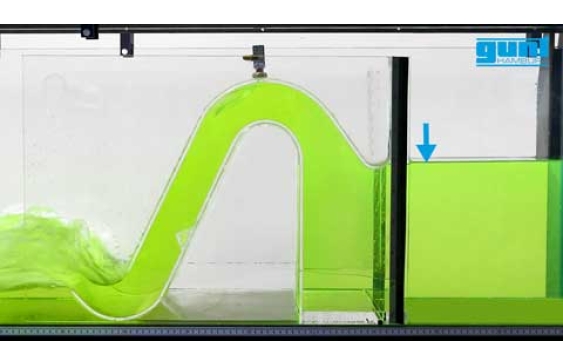

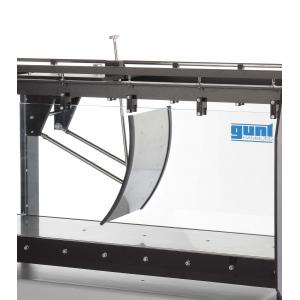

- écoulement par des ouvrages de contrôle

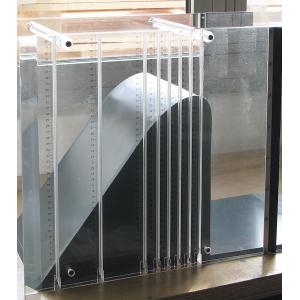

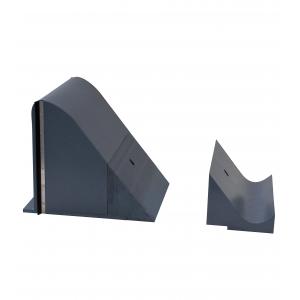

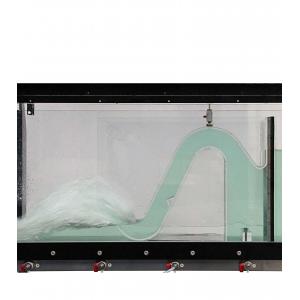

-- déversoirs (à paroi mince, à crête déversante, à
-- crête arrondie)

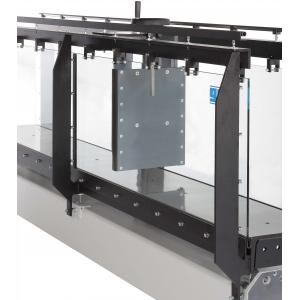

-- écoulement en dessous de vannes

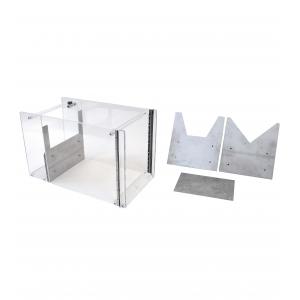

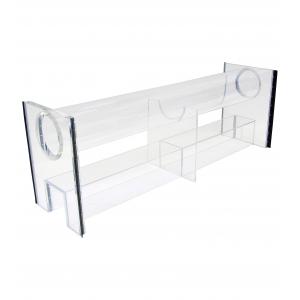

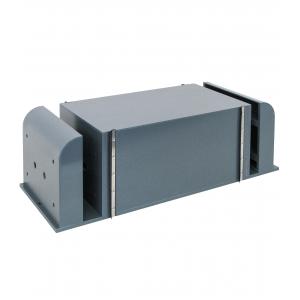

- canal jaugeur
- pertes locales dues à des obstacles

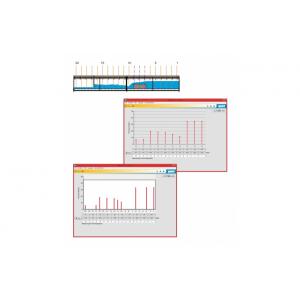

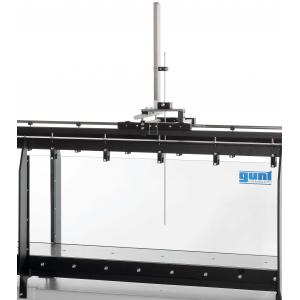

- lignes d'eau

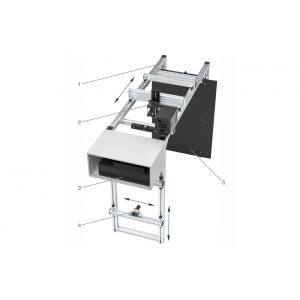

- écoulement non stationnaire: vagues

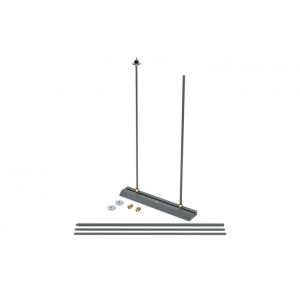

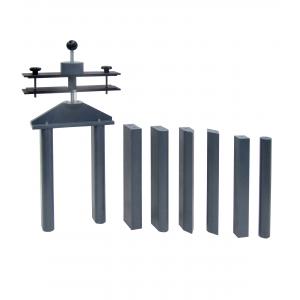

- pilots vibrants

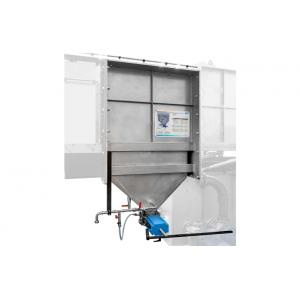

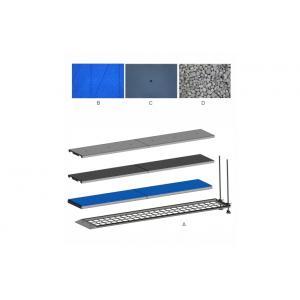

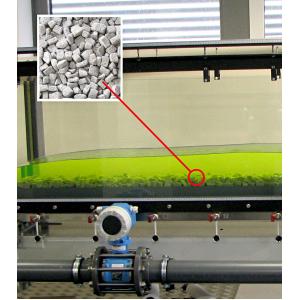

- transport des sédiments
Les grandes lignes
- Section d'essai avec parois latérales transparentes, longueur de 16m
- Écoulement homogène grâce à un élément d'entrée très bien conçu
- Modèles de tous les domaines du génie hydraulique disponibles comme accessoires
Avec les modèles disponibles comme accessoires, on étudie les phénomènes suivants
- écoulement uniforme et écoulement non uniforme
- formules de débit
- changement d'écoulement (ressaut)
- dissipation d'énergie (ressaut, bassin d'amortissement)
- écoulement par des ouvrages de contrôle
-- déversoirs (à paroi mince, à crête déversante, à
-- crête arrondie)
-- écoulement en dessous de vannes
- canal jaugeur
- pertes locales dues à des obstacles
- lignes d'eau
- écoulement non stationnaire: vagues
- pilots vibrants
- transport des sédiments
Les grandes lignes
- Section d'essai avec parois latérales transparentes, longueur de 16m
- Écoulement homogène grâce à un élément d'entrée très bien conçu
- Modèles de tous les domaines du génie hydraulique disponibles comme accessoires

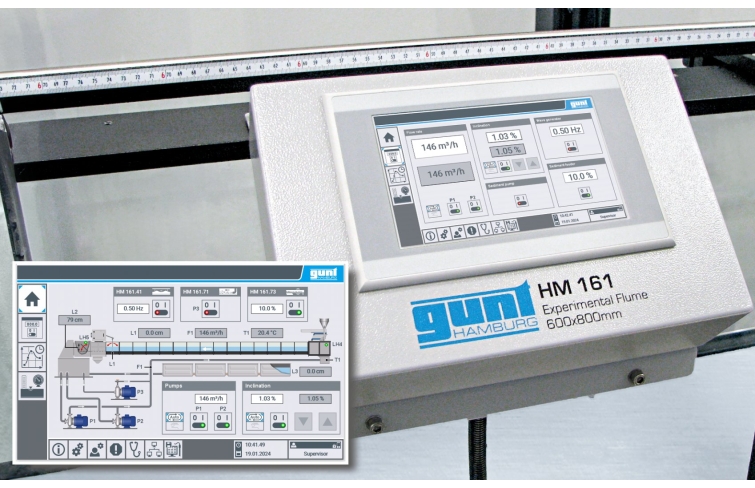

Caractéristiques techniques
Caractéristiques techniques
Section d'essai
- longueur: 16m
- section d'écoulement lxh: 600x800mm
- système d'ajustage de l'inclinaison: -0,75...2,1%
- 3 vérins de levage à vis
Réservoirs
- 1x 2300L
- 5x 4300L
Pompe
- puissance absorbée: 15KW
- débit de refoulement max.: 440m³/h
- hauteur de refoulement max.: 17,5m
Plage de mesure du débit: 20...400m³/h
Caractéristiques techniques
Section d'essai
- longueur: 16m
- section d'écoulement lxh: 600x800mm
- système d'ajustage de l'inclinaison: -0,75...2,1%
- 3 vérins de levage à vis
Réservoirs
- 1x 2300L
- 5x 4300L
Pompe
- puissance absorbée: 15KW
- débit de refoulement max.: 440m³/h
- hauteur de refoulement max.: 17,5m
Plage de mesure du débit: 20...400m³/h
Informations logistiques
Dimensions et poids
Lxlxh: 20000x4000x3000mm
Poids: env. 4000kg
Necessaire au fonctionnement
400V, 50Hz, 3 phases
Liste de livraison
1 canal d'essai
1 documentation didactique
Lxlxh: 20000x4000x3000mm
Poids: env. 4000kg
Necessaire au fonctionnement
400V, 50Hz, 3 phases
Liste de livraison
1 canal d'essai
1 documentation didactique
Poids: 4000 Kg Delai de livraison estimé : 16 semaines
