Ref: EWTGUHM161.53

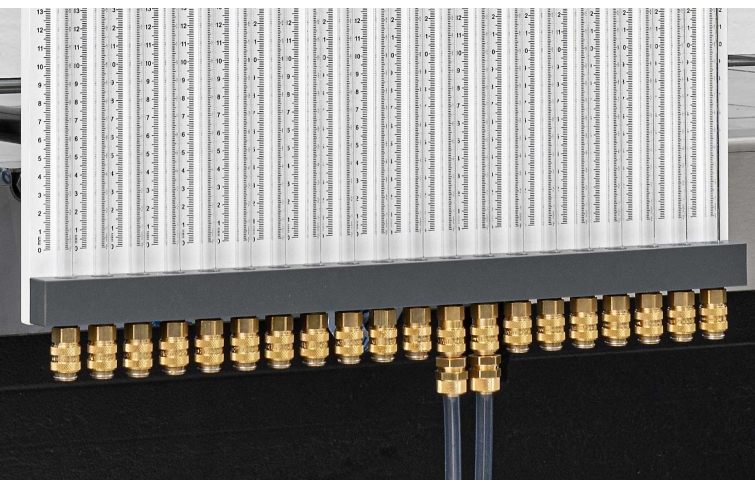

HM 161.53 Manomètre à 20 tubes (Réf. 070.16153)

Pour de nombreux essais sur l'écoulement dans des canaux, il est important de connaître la profondeur de l'écoulement.
Il est possible à l'aide du HM 161.53 de mesurer et d'afficher simultanément la profondeur de l'écoulement à 20 positions différentes.
Jusqu'à 20 points de mesure le long de la section d'essai du HM 161 sont reliés aux manomètres à tubes au moyen de flexibles.
Des échelles situées sur les manomètres affichent directement la profondeur de l'écoulement à chacun de ces points de mesure.
La fixation des manomètres à tubes peut être accrochée directement sur la section d'essai.
La fixation est pourvue d'un niveau à bulle et de vis permettant de compenser l'inclinaison de la section d'essai.
Il est possible d'utiliser plusieurs manomètres à 20 tubes en même temps pour pouvoir afficher l'évolution de la profondeur de l'écoulement sur toute la longueur de la section d'essai.

Contenu didactique / Essais
Les grandes lignes
- Affichage simultané des 20 profondeurs de l'écoulement le long de la section d'essai

Caractéristiques techniques

Plage de mesure
- 0... 810mmCE, graduation: 1mm

Informations logistiques
Dimensions et poids
Lxlxh: 670x180x950mm
Poids: env. 20kg (sans les flexibles)

Poids: 20 Kg
Delai de livraison estimé : 16 semaines
