Ref: EWTGUHM162

HM 162 Canal d'essai hydraulique 309x450mm, circuit eau fermé, inclinaison réglable (Réf. 070.16200)

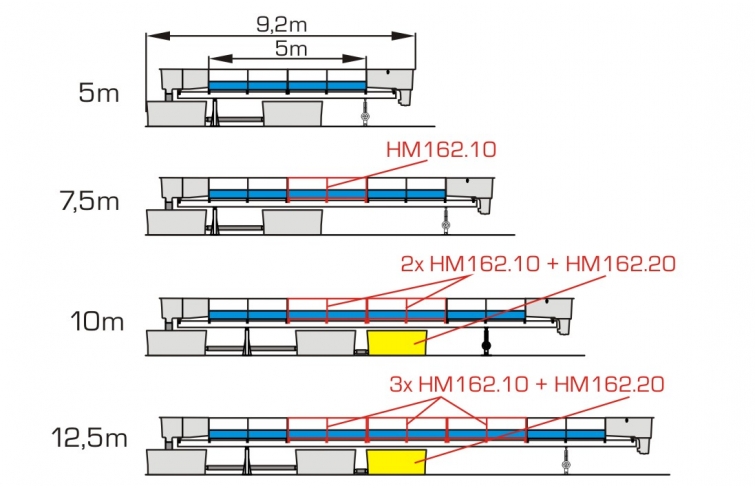

Si 7.5m (1xHM162.10+1xHM162.20) / 10m (2xHM162.10+1xHM162.20) / 12.5m (3xHM162.10+2xHM162.20)

panier
Ajouter au panier

N/A

panier
Ajouter au panier

pdf
Fiche technique

Dans les domaines de lenseignement et de la recherche, les canaux dessai sont utilisés pour observer et analyser les phénomènes découlement dans des canaux à léchelle du laboratoire.
Par exemple, les structures de contrôle pour la régulation découlement et diverses méthodes de mesure de lécoulement sont démontrées.

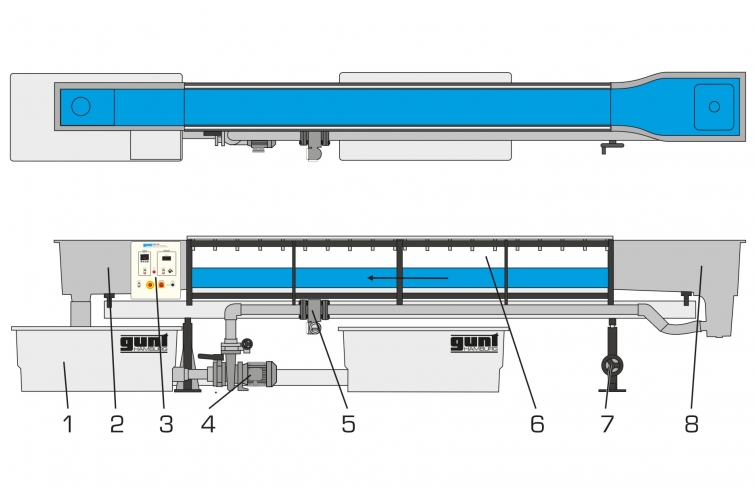

Le canal dessai HM 162 possède un circuit deau fermé et une section expérimentale extensible.
Les parois latérales de la section dessai sont en verre trempé permettant lobservation optimale des essais.
Tous les composants en contact avec leau sont fabriqués dans des matériaux résistants à la corrosion.
Lélément dentrée est conçu de telle manière à minimiser les turbulences de lécoulement à son arrivée dans la section dessai.
Afin de permettre la simulation de chutes et lajustage dun écoulement uniforme ayant une profondeur constante, il est possible dajuster en continu linclinaison du canal dessai.
De nombreux modèles sont disponibles en tant quaccessoires, tels que des déversoirs, piles, canaux de mesure ou un générateur de vagues.
Ce qui permet de réaliser un ensemble dessais très complet.
La plupart des modèles se vissent rapidement et de manière sécurisée au fond de la section dessai.

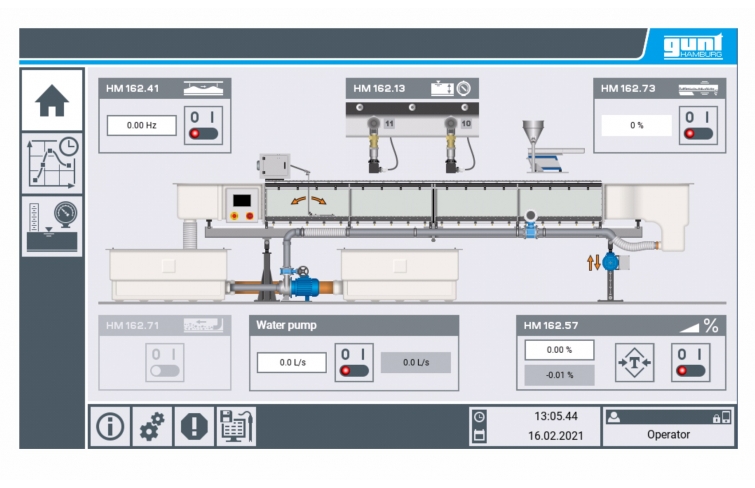

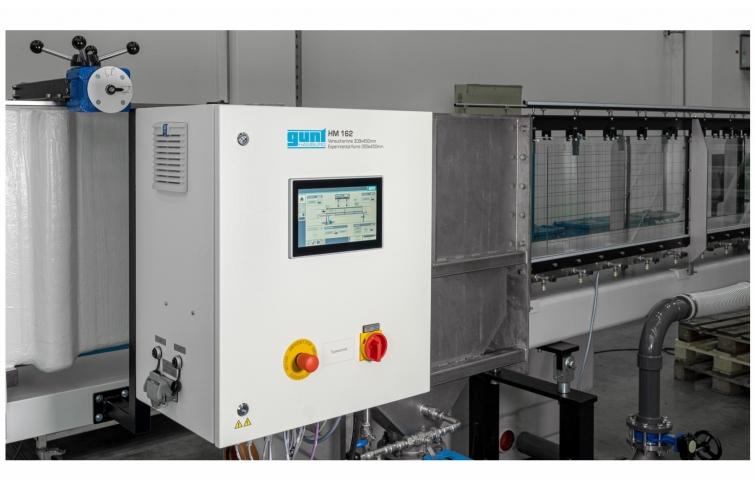

Le canal dessai est commandé par lAPI via un écran tactile.
Grâce à un routeur intégré, le canal dessai peut être alternativement commandé et exploité par un dispositif terminal.
Linterface utilisateur peut également être affichée sur des terminaux supplémentaires (screen mirroring).
Via lAPI, les valeurs de mesure peuvent être enregistrées en interne.
Laccès aux valeurs de mesure enregistrées est possible à partir des terminaux via WLAN avec routeur intégré/ connexion LAN au réseau propre au client.

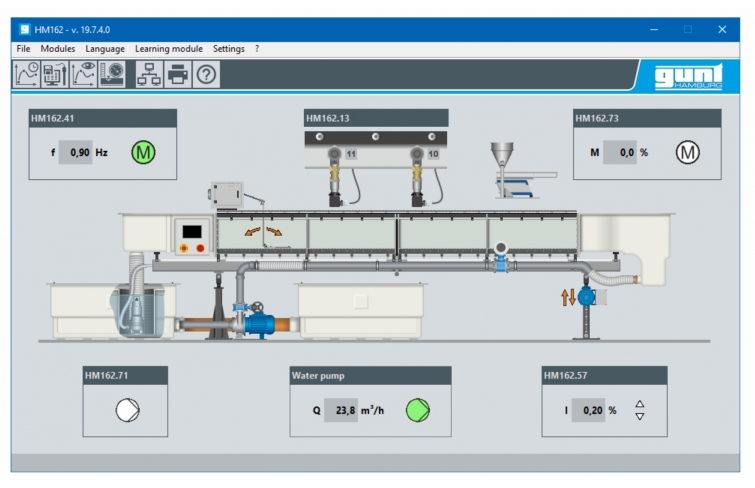

Via connexion LAN directe, les valeurs de mesure peuvent également être transmises à un PC afin dy être exploitées à laide du logiciel GUNT.
Lutilisation dune caméra est nécessaire pour lobservation des essais dans le cadre de lapprentissage à distance.

Contenu didactique / Essais

- avec les modèles disponibles comme accessoires, on étudie les phénomènes suivants
écoulement uniforme et écoulement non uniforme
formules de débit
changement découlement (ressaut)
dissipation dénergie (ressaut, bassin damortissement)
écoulement par des ouvrages de contrôle: déversoirs (à paroi mince, à crête déversante, à crête arrondie)
écoulement par des ouvrages de contrôle: écoulement en dessous de vannes
canal jaugeur
pertes locales dues à des obstacles
écoulement non stationnaire: vagues
pilots vibrants
transport des sédiments
- screen mirroring: mise en miroir de linterface utilisateur sur des terminaux
navigation dans le menu indépendante de la surface affichée sur lécran tactile
différents niveaux dutilisateurs sélectionnables sur le terminal: pour lobservation des essais ou pour la commande et lutilisation

Les grandes lignes
- essais des principes de base aux projets de recherche, section dessai disponibles de 5m, 7,5m, 10m à 12,5m
- commande de linstallation par API intégré
- un routeur intégré pour lexploitation et le contrôle via un dispositif terminal et pour le screen mirroring sur des terminaux supplémentaires: PC, tablette, smartphone
- modèles de tous les domaines du génie hydraulique disponibles comme accessoires

Poids: 1500 Kg
Delai de livraison estimé : 16 semaines

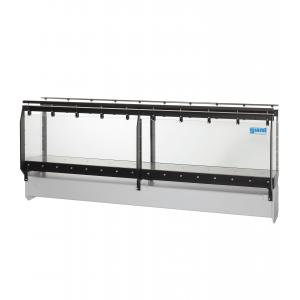

Ref: EWTGUHM162.10
HM 162.10 Élément de rallonge du canal d'essai, 2,5m (Réf. 070.16210)
En fonction de la longueur rajouter des réservois d'eau HM162.20


Ref: EWTGUHM162.20

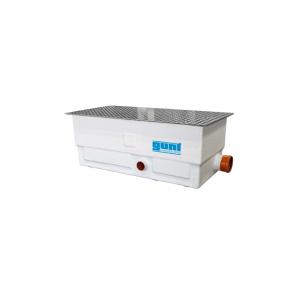

HM 162.20 Réservoir d'eau 1100L supplémentaire (Réf. 070.16220)
en cas d'extension de la section d'essai de HM 162


Ref: EWTGUHM162.29

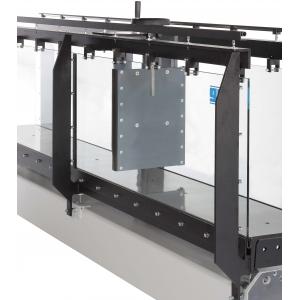

HM 162.29 Vanne plane (Réf. 070.16229)
écoulement dénoyé (libre) et écoulement noyé (avec retenue) sous une vanne plane


Ref: EWTGUHM162.30

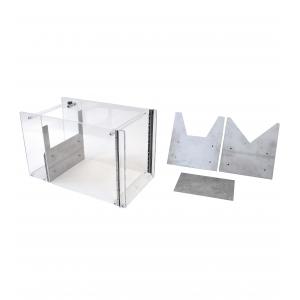

HM 162.30 Jeu de déversoirs à paroi mince, quatre types (Réf. 070.16230)
analyses sur un déversoir à plaques ventilé


Ref: EWTGUHM162.31

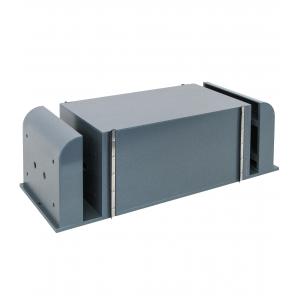

HM 162.31 Déversoir à seuil épais ,nappe noyée et dénoyée (Réf. 070.16231)
Influence des arêtes du déversoir sur les processus d'écoulement


Ref: EWTGUHM162.32

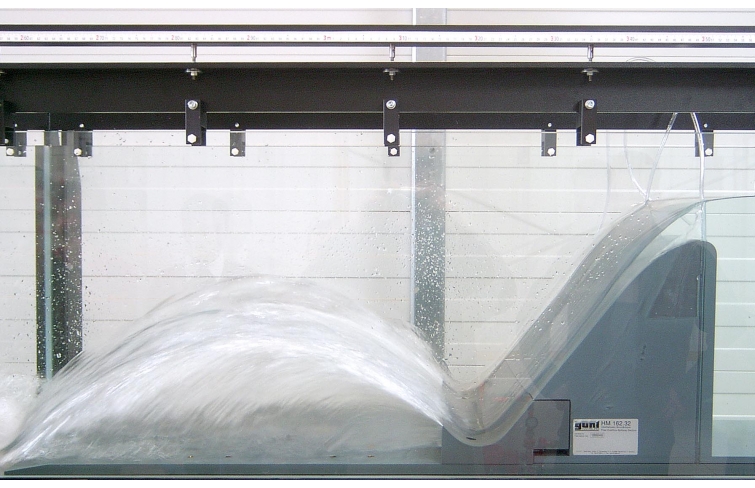

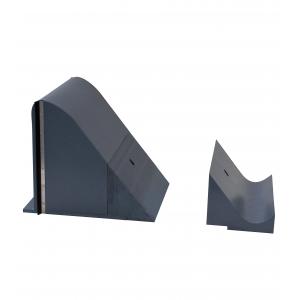

HM 162.32 Déversoir à crête arrondie avec deux évacuateurs (Réf. 070.162.32)
En forme saut de ski et pente raide. Nécessite le HM 162.35


Ref: EWTGUHM162.33

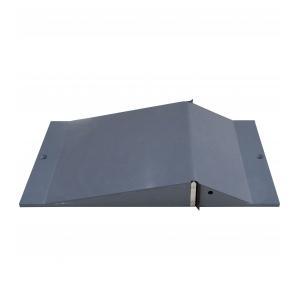

HM 162.33 Déversoir cunéiforme (Réf. 070.16233)


Ref: EWTGUHM162.34

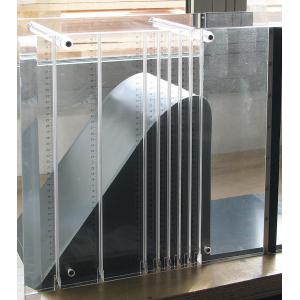

HM 162.34 Déversoir à crête arrondie avec mesure de pression (Réf. 070.16234)
Chute dénoyée avec tableau de manomètres pour la visualisation des pressions


Ref: EWTGUHM162.35

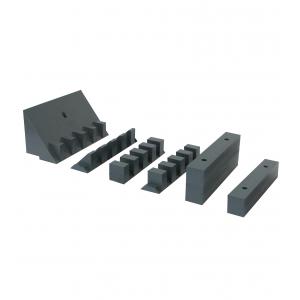

HM 162.35 Éléments de dissipation d'énergie (Réf. 070.16235)
Dissipation d'énergie après un déversoir à crête arrondie, Nécessite le HM 162.32

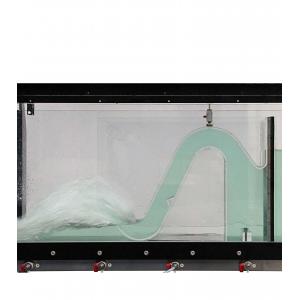

Ref: EWTGUHM162.36
HM 162.36 Deversoir à siphon (Réf. 070.16236)
Analyses la capacité de décharge du déversoir du siphon avec et sans ventilation

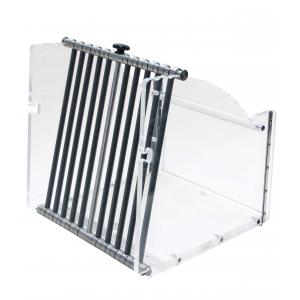

Ref: EWTGUHM162.38
HM 162.38 Dégrilleur (Réf. 070.16238)
avec différents profils de barres ou différents angles d'inclinaison

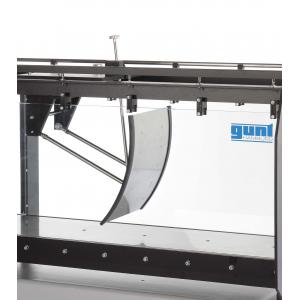

Ref: EWTGUHM162.40
HM 162.40 Vanne radiale (Réf. 070.16240)
Écoulement dénoyé (libre) et écoulement noyé (avec retenue) sous une vanne radiale


Ref: EWTGUHM162.41

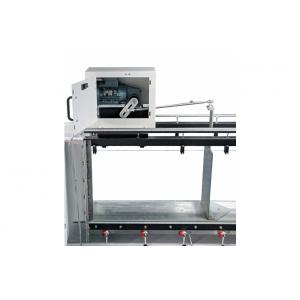

HM 162.41 Générateur de vagues, ondes de surface grâce à une plaque pivotante (Réf. 070.16241)
Accessoire conseillé: HM 162.80


Ref: EWTGUHM162.44

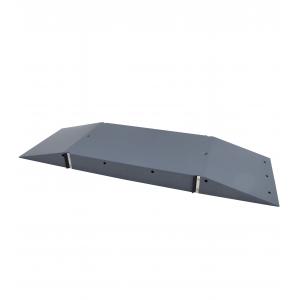

HM 162.44 Seuil (Réf. 070.16244)
Simulation d'un haut-fond, les seuils provoquent un étranglement de la section d'écoulement


Ref: EWTGUHM162.45

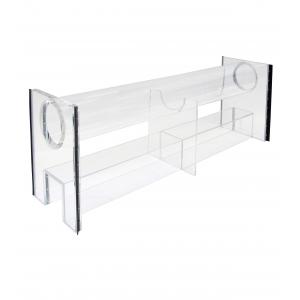

HM 162.45 Passage (Réf. 070.16245)
Observation de l'écoulement et l'apparition des ressauts dans deux corps de canal différents

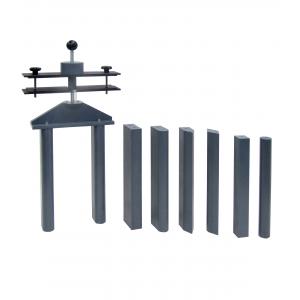

Ref: EWTGUHM162.46
HM 162.46 Jeu de piles, sept profils (Réf. 070.16246)
Simulation de piliers de ponts dans un cours d'eau, étranglement de section latéral dans le canal


Ref: EWTGUHM162.50

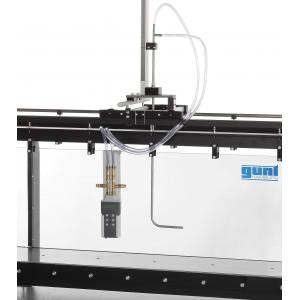

HM 162.50 Tube de Prandtl pour détermination de la vitesse d'écoulement (Réf. 070.16250)
Mesure de pression avec affichage numérique. Nécessite le HM 162.59


Ref: EWTGUHM162.51

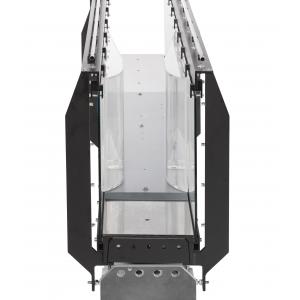

HM 162.51 Canal Venturi (Réf. 070.16251)
Mesure du débit dans des écoulements et des canaux avec un canal jaugeur typique


Ref: EWTGUHM162.52

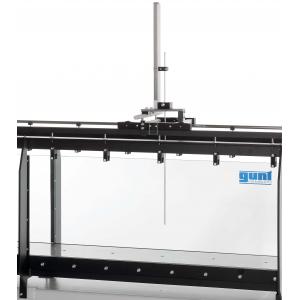

HM 162.52 Jauge à eau, mesures la profondeur sur toute la longueur du canal (Réf. 070.162)
Nécessite le HM 162.59, prévoir 2 exemplaires


Ref: EWTGUHM162.53

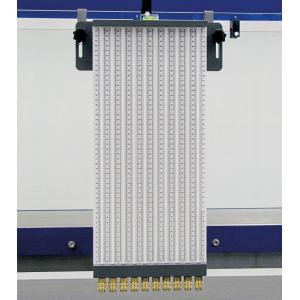

HM 162.53 Manomètre à dix tubes (Réf. 070.16253)
Affichage simultané de jusqu'à dix profondeurs de l'écoulement le long de la section d'essai

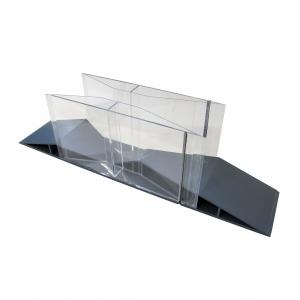

Ref: EWTGUHM162.55
HM 162.55 Canal Parshall (Réf. 070.16255)
Mesure du débit dans des écoulements et des canaux avec un canal jaugeur typique


Ref: EWTGUHM162.57

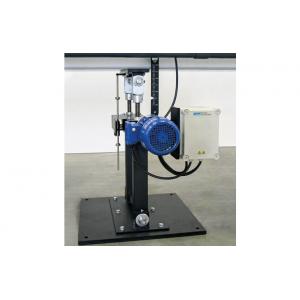

HM 162.57 Système d'ajustage électrique de l'inclinaison pour HM 162 / HM 163 (Réf. 070.16257)
Recommandé pour une longueur de canal > 7.5 m


Ref: EWTGUHM162.59

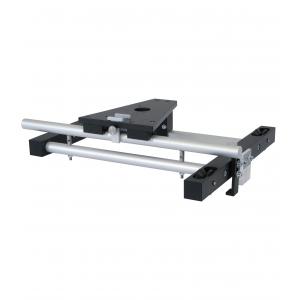

HM 162.59 Support pour instruments à déplacer sur toute la longueur du canal (Réf. 070.16259)
pour le tube de Prandtl HM 162.50 ou la jauge à eau HM 162.52


Ref: EWTGUHM162.61

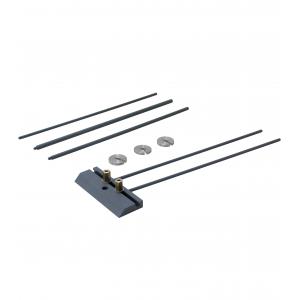

HM 162.61 Pilotes vibrants, pilot unique ou 2 pilots (Réf. 070.16261)
Observation d'une allée de tourbillons de Karman ou vibrations couplées


Ref: EWTGUHM162.63

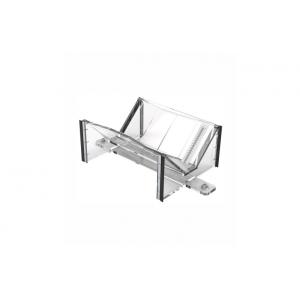

HM 162.63 Canal trapézoïdal pour la mesure de débit dans les écoulements (Réf. 070.16263)
et canaux avec un canal jaugeur typique, mieux adaptés aux faibles débits

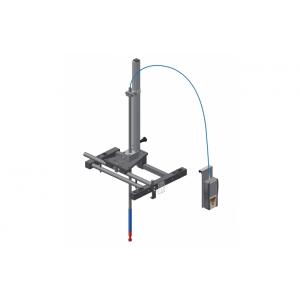

Ref: EWTGUHM162.64
HM 162.64 Appareil de mesure de vitesse d'écoulement (Réf. 070.16264)
Nécessite le HM 169.59


Ref: EWTGUHM162.71

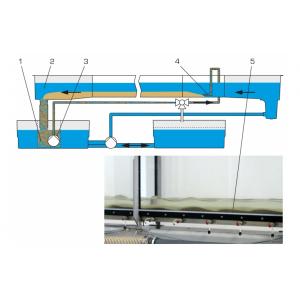

HM 162.71 Circuit fermé pour alimentation de sédiments dans des canaux ouverts (Réf. 070.16271)
Transport par charriage, roulement et saltation, formation et déplacement des rides et des dunes


Ref: EWTGUHM162.77

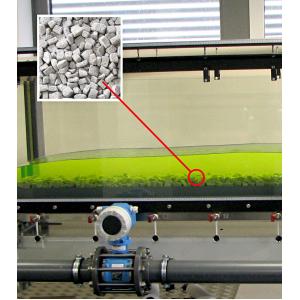

HM 162.77 Fond du canal avec galets (Réf. 070.16277)
Influence de la rugosité du fond du canal sur le comportement de l'écoulement


Ref: EWTGUHM162.91

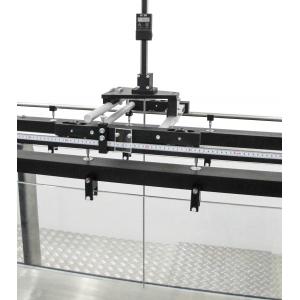

HM 162.91 Jauge à eau numérique (Réf. 070.16291)
Nécessite le HM 162.59

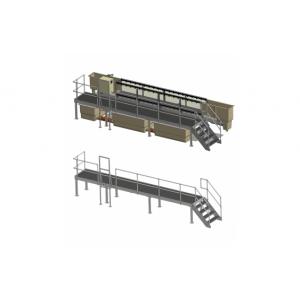

Ref: EWTGUHM162.14
HM 162.14 Passerelle complète pour HM 162 (Réf. 070.16214)
pour une section d'essais du canal de 5 m


Ref: EWTGUHM162.72
HM 162.72 Piège à sédiments (Réf. 070.16272)
les sédiments sont retirés manuellement du piège et rapportés au niveau de l'alimentateur


Ref: EWTGUHM162.73
HM 162.73 Alimentateur en sédiments par le biais d'une goulotte vibrante (Réf. 070.16273)
à utiliser avec le piège à sédiments HM 162.72


Ref: EWTGUHM162.80

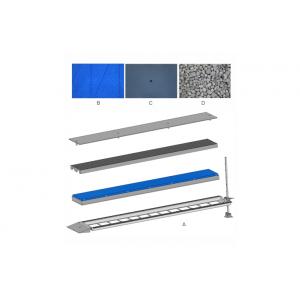

HM 162.80 Jeu de Plages (Réf. 070.16280)
Déferlement des vagues sur les plages, simulation de plages d'inclinaisons différentes


Ref: EWTGUHM162.13

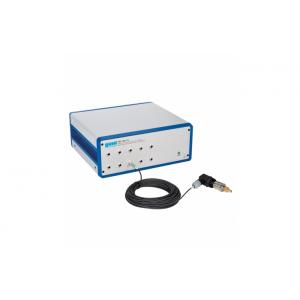

HM 162.13 Mesure électronique de la pression, 10x 0...50mbar avec caisse de rangement (Réf. 070.162
Logiciel et câble USB


Ref: EWTGUHM162.15

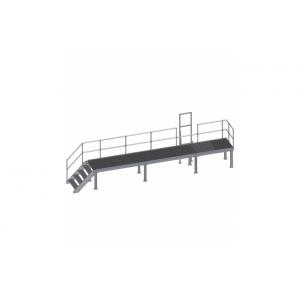

HM 162.15 Element de rallonge pour passerelle HM 162.14 longueur 2.5 mètre (Réf. 070.16215)
pour des sections d'essai de 7,5m, 10m ou 12,5m


Ref: EWTGUHM162.81

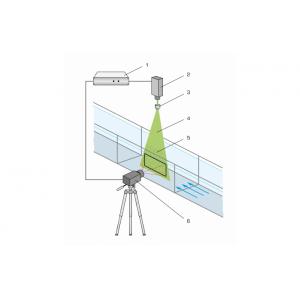

HM 162.81 Système PIV - Vélocimétrie par Image de Particules pour canal hydraulique (Réf. 070.16281)
Évaluation des essais par traitement d'images à l'aide de la vélocimétrie par images de particules


Ref: EWTGUHM162.82

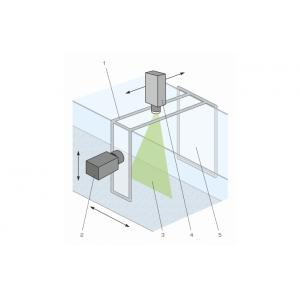

HM 162.82 Support pour instruments du système PIV (Réf. 070.16282)


Ref: EWTGUHM162.83

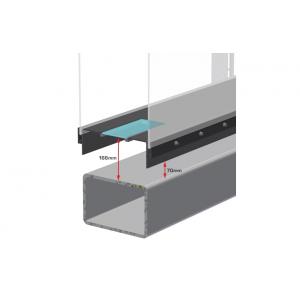

HM 162.83 Vitre en verre pour système PIV (Réf. 070.16283)
A commander avec le canal HM 162, ne peut être installé ultérieurement

Canal d'écoulement à surface libre HM 162 GUNT
