Ref: EWTGUHM162.57
HM 162.57 Système d'ajustage électrique de l'inclinaison pour HM 162 / HM 163 (Réf. 070.16257)
Recommandé pour une longueur de canal > 7.5 m
La section dessai du canal dessai du HM 162/HM 163 est inclinable.
La hauteur du vérin de stabilisation est ajustée manuellement avec une roue à main par le biais dun entraînement à broche.
Lajustage de linclinaison peut être modifié pour obtenir un entraînement à broche avec moteur dentraînement électrique.
Le HM 162/HM 163 peut à tout moment être complété avec le HM 162.57.

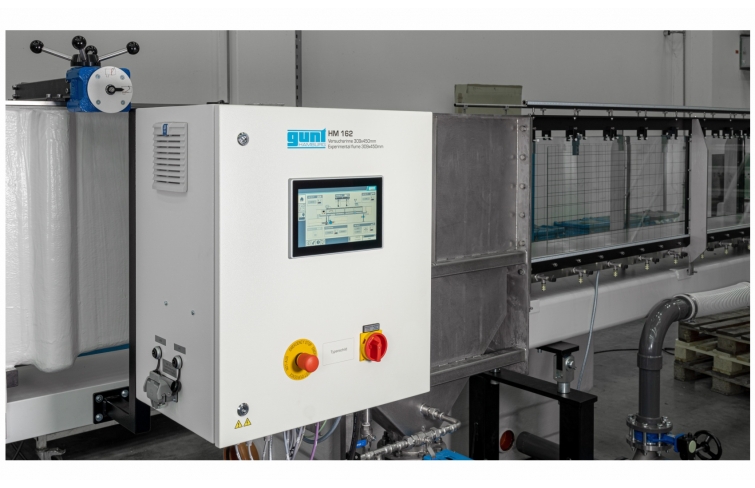

Le HM 162.57 est constitué essentiellement du moteur dentraînement et dun coffret de commande.
Après connexion au coffret de commande du HM 162/HM 163, laccessoire est automatiquement identifié dans lAPI.

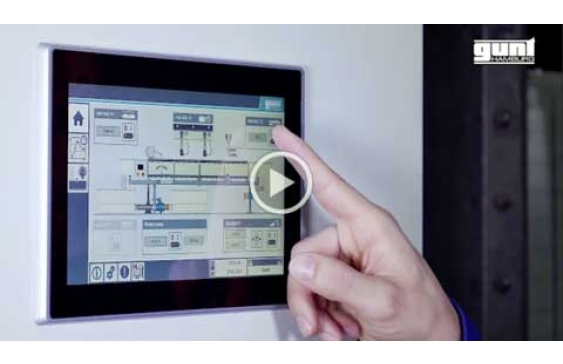

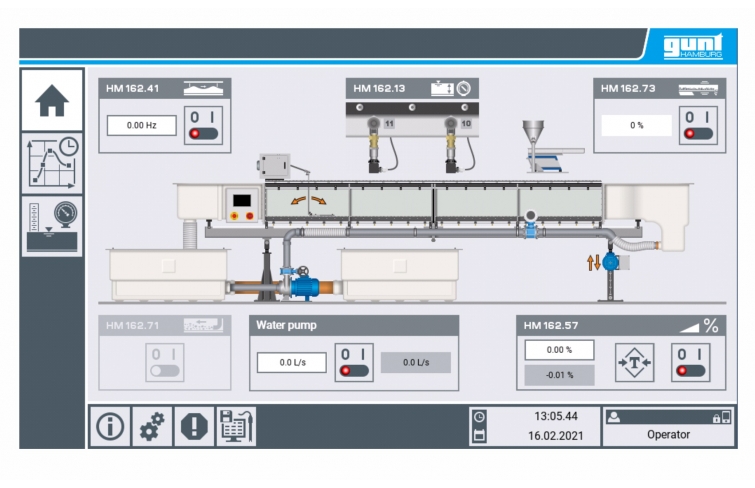

Dajustage électrique de linclinaison est commandé via lécran tactile de l`API de HM 162/HM 163.
La hauteur du vérin de stabilisation est ajustée manuellement avec une roue à main par le biais dun entraînement à broche.
Lajustage de linclinaison peut être modifié pour obtenir un entraînement à broche avec moteur dentraînement électrique.
Le HM 162/HM 163 peut à tout moment être complété avec le HM 162.57.
Le HM 162.57 est constitué essentiellement du moteur dentraînement et dun coffret de commande.
Après connexion au coffret de commande du HM 162/HM 163, laccessoire est automatiquement identifié dans lAPI.
Dajustage électrique de linclinaison est commandé via lécran tactile de l`API de HM 162/HM 163.
Contenu didactique / Essais
Les grandes lignes
- système électrique dajustage de linclinaison pour le HM 162/HM 163
- commande via lécran tactile à HM 162/HM 163
- système électrique dajustage de linclinaison pour le HM 162/HM 163
- commande via lécran tactile à HM 162/HM 163
Caractéristiques techniques
Moteur dentraînement
- puissance du moteur: 1,1kW
- vitesse de rotation: 935min-1
Entraînement à broche (dans le HM 162/HM 163)
- rapport de transmission i=24:1
- course: 0,25mm/tour ou 233mm/min
Moteur dentraînement
- puissance du moteur: 1,1kW
- vitesse de rotation: 935min-1
Entraînement à broche (dans le HM 162/HM 163)
- rapport de transmission i=24:1
- course: 0,25mm/tour ou 233mm/min
Informations logistiques
Dimensions et poids
Poids: env. 20kg
Poids: env. 20kg
Poids: 20 Kg Delai de livraison estimé : 16 semaines
