L´ appareil d´ essai HM 250.11 est utilisé pour démontrer les effets produits par différents obstacles sur la hauteur d´énergie dans des écoulements dans des canaux.

Il permet d´ enseigner les principes de base nécessaires à la conception de voies de navigation artificielles ou à la régulation des rivières et des barrages à une très petite échelle.

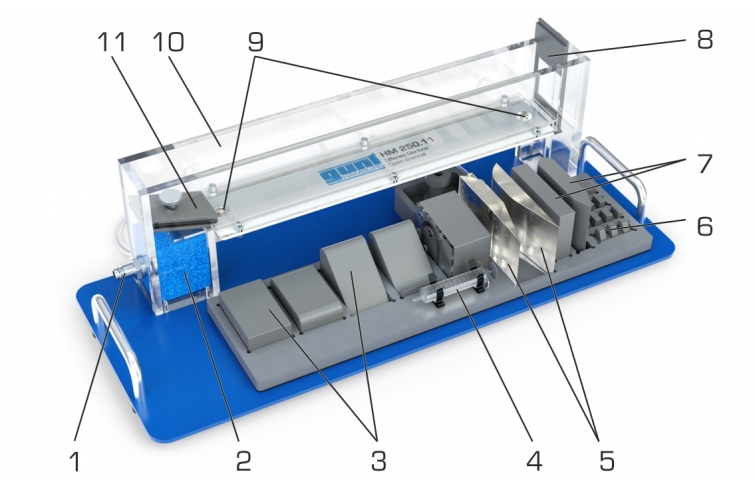

Le canal d´ essai est fabriqué dans un matériau transparent, ce qui permet d´ observer les hauteurs du niveau d´ eau et donc les hauteurs d´énergie le long du canal.

Les effets produits par les différentes obstacles sont ainsi clairement visibles.

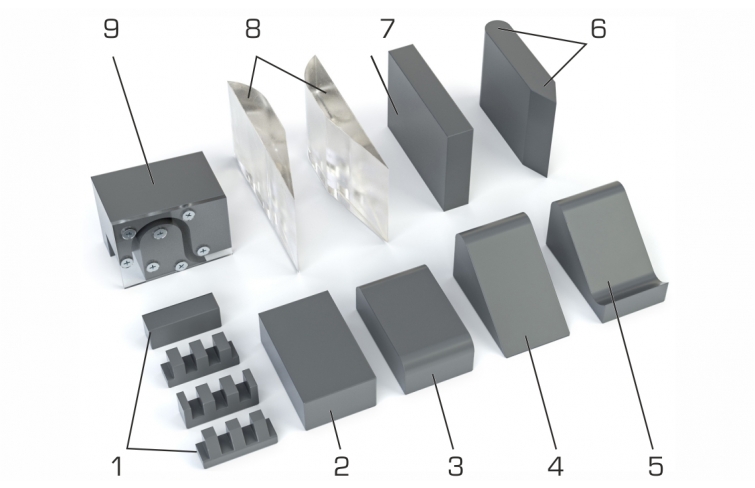

Les accessoires fournis se composent de différents déversoirs, d´ un canal Venturi, de deux piles et d´ obstacles pour la dissipation d´énergie.

Les accessoires sont maintenus magnétiquement au fond du canal d´ essai.

Au fond de l´ entrée et de la sortie d´ eau, il est possible de déterminer le niveau d´ eau dans le canal d´ essai par une mesure de pression.

Pour pouvoir étudier le ressaut dans un écoulement torrentiel, une buse est fixée sur l´ entrée d´ eau du canal d´ essai.

Pour produire une excitation ponctuelle, on peut pulvériser de l´ eau à l´ aide d´ une seringue à la surface et observer la propagation des ondes.

L´ accessoire HM 250.11 se positionne facilement et en toute sécurité sur la surface de travail du module de base HM 250.

La technologie RFID est utilisée pour identifier automatiquement les accessoires, charger le logiciel GUNT approprié et effectuer la configuration automatique du système.

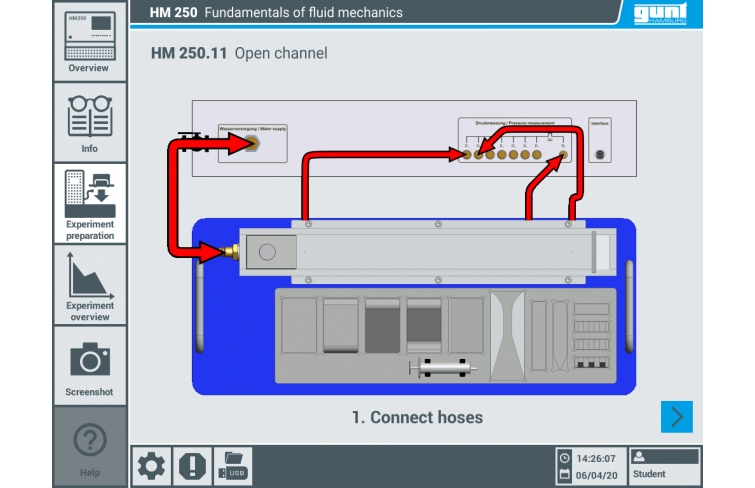

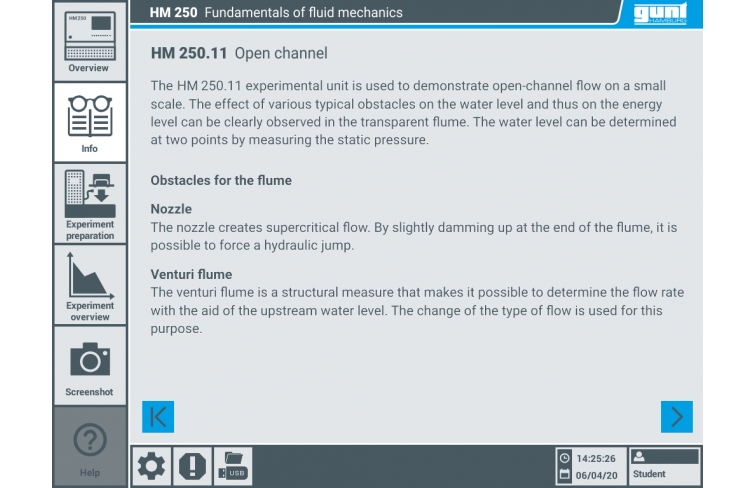

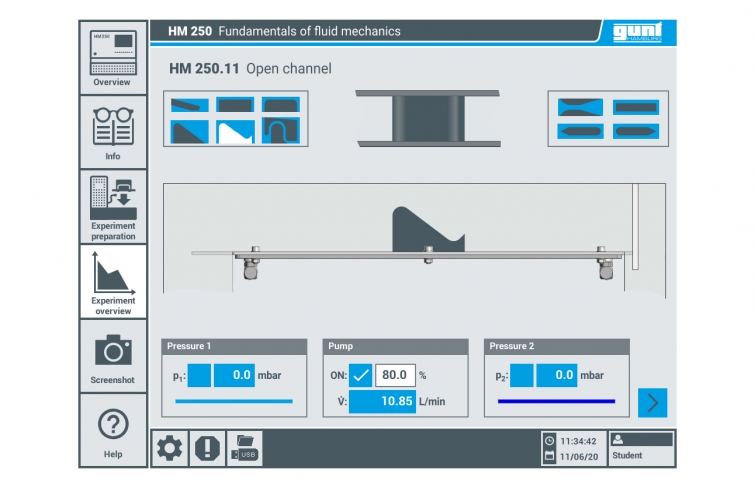

L´ interface utilisateur intuitive guide les tests et affiche les valeurs mesurées sous forme graphique.

L´ alimentation en eau ainsi que l´ ajustage du débit s´ effectuent via le module de base.

Les mesures de débit et de pression sont également effectuées via le module de base.

Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Écoulement dans des canaux à surface libre

Poids: 9.7 Kg
