HM 153 Visualisation de différents écoulements (Réf. 070.15300)

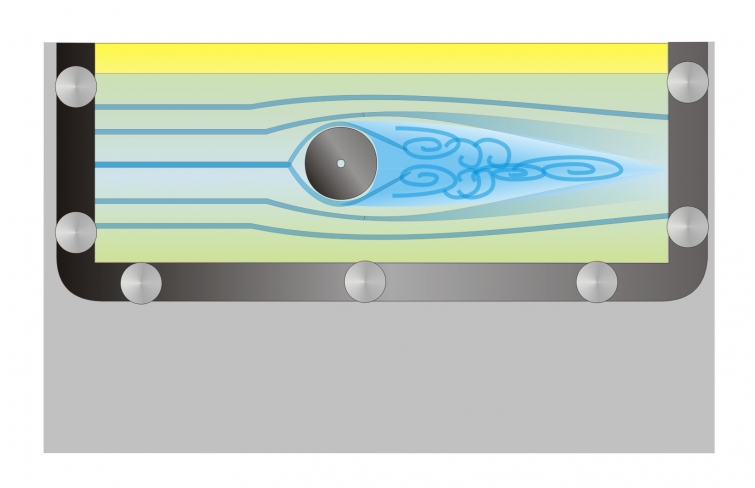

Différents modèles dans une section d'écoulement éclairée; écoulement laminaire et turbulent
Dans le domaine de la recherche et de lenseignement, les processus découlement sont souvent présentés sur des modèles simplifiés, par exemple des écoulements tubulaires, écoulements dans des canaux ouverts ou écoulements incidents sur des bâtiments.
Le banc dessai HM 153 permet de visualiser les écoulements autour de corps, les écoulements tubulaires et les phénomènes découlement apparaissant dans les canaux ouverts.

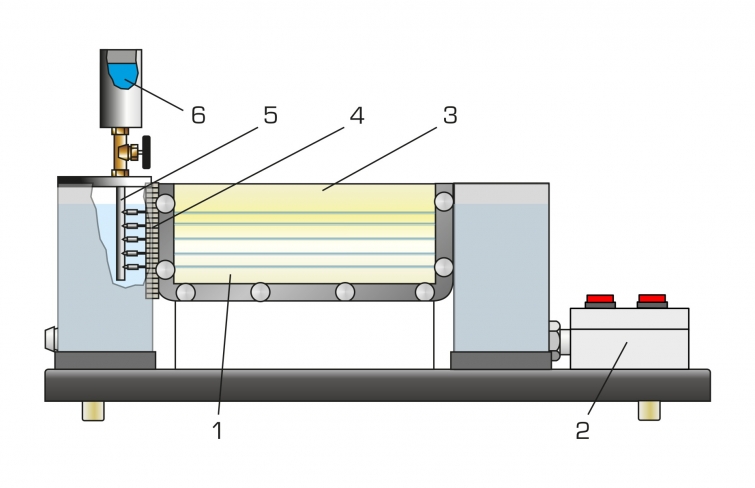

Différents modèles sont fixés dans la section découlement.
Un produit de contraste, de lencre, sert à représenter les lignes de courant en couleur.
Larrière de la section découlement est éclairé.
Elle est munie dune plaque avant transparente.
Lécoulement dans des canaux ouverts est réalisé à laide de deux déversoirs. La profondeur de leau daval est ajustée par un autre déversoir.
Lécoulement traversant est présenté sur trois modèles intervertibles avec changement de coupe transversale et sur le modèle faisceau tubulaire.
Les lignes de courant formées par lécoulement autour de corps sont présentées sur quatre corps de résistance.
Le banc dessai HM 153 contient un circuit deau fermé.
Alternativement, lappareil dessai peut aussi être opéré par le réseau du laboratoire.
Le banc dessai HM 153 permet de visualiser les écoulements autour de corps, les écoulements tubulaires et les phénomènes découlement apparaissant dans les canaux ouverts.
Différents modèles sont fixés dans la section découlement.
Un produit de contraste, de lencre, sert à représenter les lignes de courant en couleur.
Larrière de la section découlement est éclairé.
Elle est munie dune plaque avant transparente.
Lécoulement dans des canaux ouverts est réalisé à laide de deux déversoirs. La profondeur de leau daval est ajustée par un autre déversoir.
Lécoulement traversant est présenté sur trois modèles intervertibles avec changement de coupe transversale et sur le modèle faisceau tubulaire.
Les lignes de courant formées par lécoulement autour de corps sont présentées sur quatre corps de résistance.
Le banc dessai HM 153 contient un circuit deau fermé.
Alternativement, lappareil dessai peut aussi être opéré par le réseau du laboratoire.
Contenu didactique / Essais
lignes de courant formées lors de lécoulement autour de corps appliqué à différents corps de résistance solides
lignes de courant formées lors de lécoulement traversant observé sur différentes formes de modèles
écoulement par des différents déversoirs
Les grandes lignes
visualisation des lignes de courant
section découlement éclairée
écoulement par des déversoirs

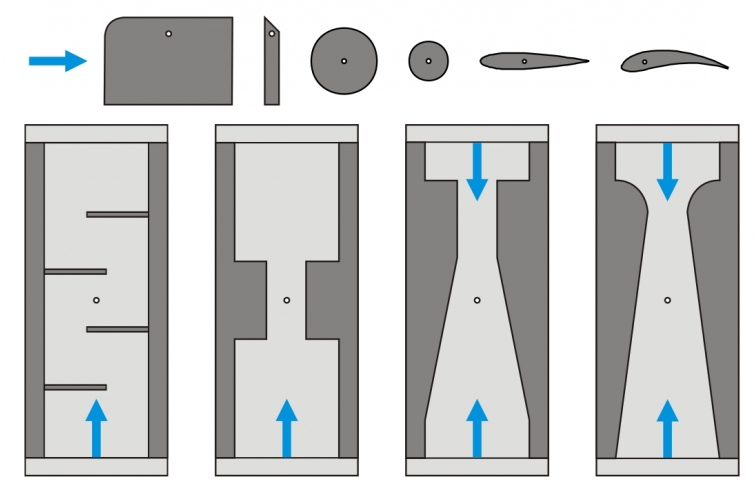

différents modèles: corps de résistance, déversoirs et changements de coupe transversale
lignes de courant formées lors de lécoulement autour de corps appliqué à différents corps de résistance solides
lignes de courant formées lors de lécoulement traversant observé sur différentes formes de modèles
écoulement par des différents déversoirs
Les grandes lignes
visualisation des lignes de courant
section découlement éclairée
écoulement par des déversoirs
différents modèles: corps de résistance, déversoirs et changements de coupe transversale
Caractéristiques techniques
Section découlement: env. 5L
Produit de contraste: encre
Injection du produit de contraste
- 5 buses
Pompe
- débit de refoulement: 10L/min
- hauteur de refoulement: 5,7m
Déversoirs
- déversoir à seuil épais
- déversoir à paroi mince
Corps de résistance
- 2 coupes transversales cylindriques
- profil dail, symétrique
- profil dail, asymétrique
Changement de coupe transversale / écoulement traversant
- rétrécissement continu / élargissement brusque
- rétrécissement brusque / élargissement continu
- rétrécissement / élargissement brusque
- faisceau tubulaire
Section découlement: env. 5L
Produit de contraste: encre
Injection du produit de contraste
- 5 buses
Pompe
- débit de refoulement: 10L/min
- hauteur de refoulement: 5,7m
Déversoirs
- déversoir à seuil épais
- déversoir à paroi mince
Corps de résistance
- 2 coupes transversales cylindriques
- profil dail, symétrique
- profil dail, asymétrique
Changement de coupe transversale / écoulement traversant
- rétrécissement continu / élargissement brusque
- rétrécissement brusque / élargissement continu
- rétrécissement / élargissement brusque
- faisceau tubulaire
Informations logistiques
Dimensions et poids
Lxlxh: 1000x310x680mm
Poids: env. 25kg
Necessaire au fonctionnement
230V, 50/60Hz
Raccord d'eau, drain
Liste de livraison
1 appareil dessai
1 modèles
1 encre (1L)
1 documentation didactique
Lxlxh: 1000x310x680mm
Poids: env. 25kg
Necessaire au fonctionnement
230V, 50/60Hz
Raccord d'eau, drain
Liste de livraison
1 appareil dessai
1 modèles
1 encre (1L)
1 documentation didactique
