HM 132 Visualisation verticale des champs d'écoulement (Réf. 070.13200)
Visualisation via des bulles d'hydrogène générées par électrolyse
Selon les analogies, de nombreux processus d´écoulement ayant lieu dans l´ air peuvent être démontrés par des expériences réalisées dans l´ eau.

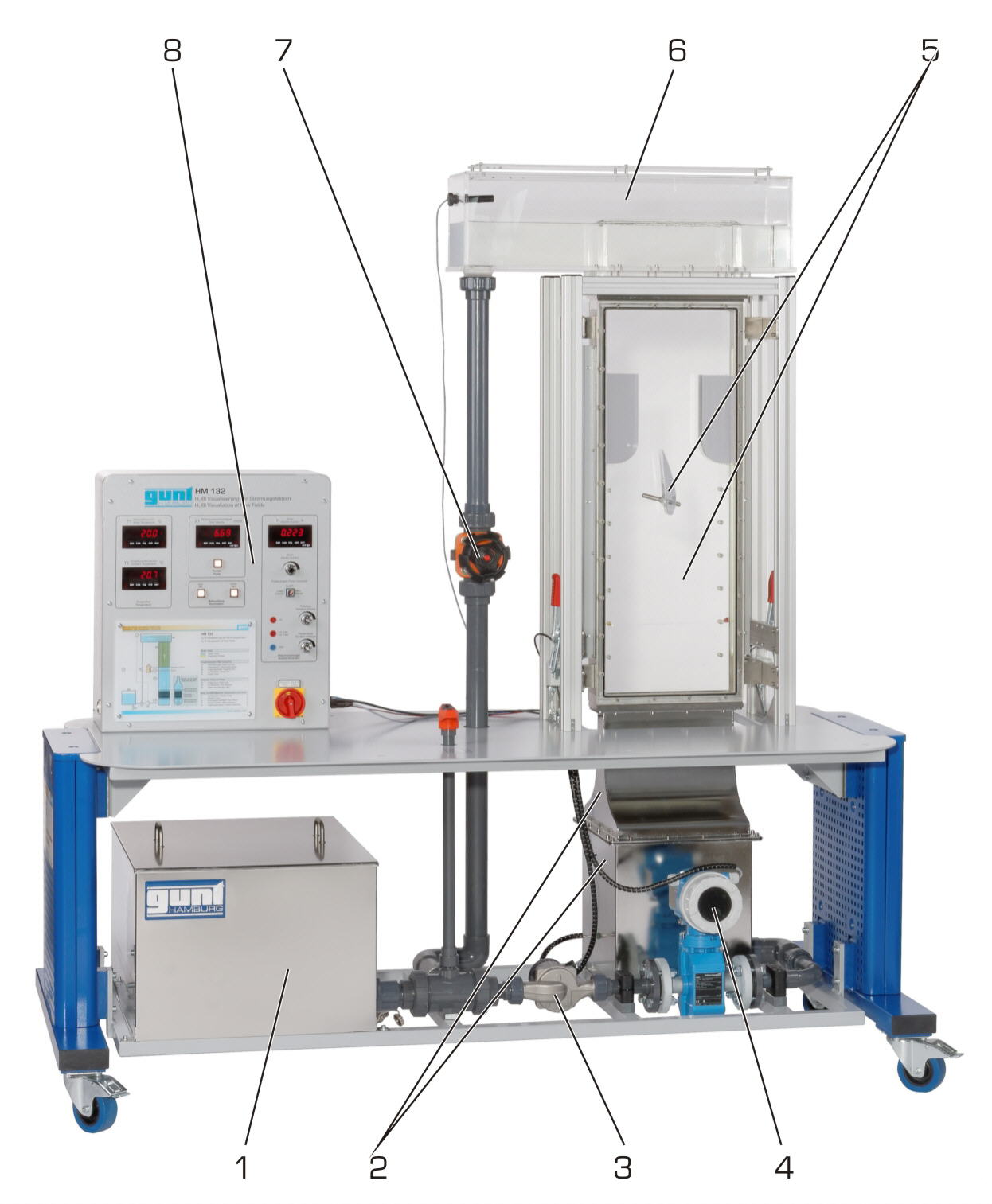

Le banc d´ essai HM 132 comprend une section d´ essai verticale dans laquelle est placé un modèle interchangeable.
La section d´ essai est traversée par un écoulement d´ eau du bas vers le haut.

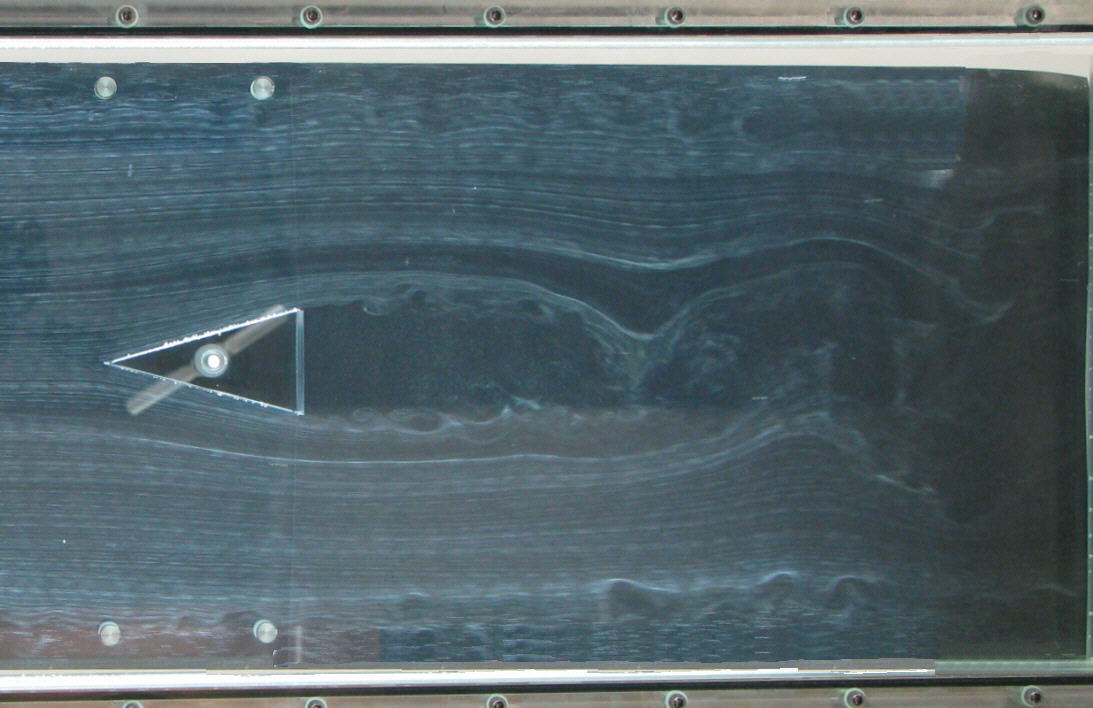

De petites bulles d´ hydrogène générées par électrolyse montent dans l´écoulement, contournent le modèle et visualisent l´écoulement.
Différents modèles sont disponibles: corps de résistance (p.ex. profils de voilure et cylindres) ou modifications de la coupe transversale.
La longueur de la section d´ essai permet d´ obtenir un long sillage, dans lequel se forme p.ex. une allée de tourbillons.
Le fond noir et l´éclairage latéral permettent une observation optimale.
Le modèle peut être placé à deux endroit différents.
Un réservoir de stabilisation avec redresseur d´écoulement se trouvant devant la section d´ essai génère un écoulement faible en turbulences.
Les essais sont réalisés à une vitesse d´écoulement faible, afin que le décollement d´écoulement et la formation des tourbillons soient bien visibles.
Une soupape permet d´ ajuster la vitesse d´écoulement.
Des bulles d´ hydrogène sont générées par électrolyse, sur une cathode constituée d´ un mince fil en platine.
Le bâti de la section d´ essai est utilisé comme anode.
Le fil en platine peut être monté à différentes positions.
Le courant cathodique, sa durée d´ impulsion et de pause sont ajustables.
Le courant cathodique et la vitesse d´écoulement sont affichés numériquement sur l´ armoire de commande.
En combinaison avec une caméra spéciale (p.ex. PCO Pixelfy) et un logiciel adapté (i.e. ImageJ), il est possible d´évaluer des essais par traitement d´ image (particle image velocimetry, particle tracking velocimetry).
- visualisation d´écoulements bi-dimensionnels
- évolution des lignes de courant avec un écoulement contournant ou traversant des modèles
- décollement d´écoulement
- formation de tourbillons, démonstration des tourbillons de Karman
- observation qualitative de la distribution de la vitesse pour l´écoulement laminaire
- analogie avec l´écoulement d´ air
- en combinaison avec une caméra spéciale (p.ex. PCO Pixelfy) et un logiciel adapté (i.e. ImageJ): évaluation des essais par traitement d´ image (particle image velocimetry, particle tracking velocimetry)
Les grandes lignes
- visualisation des champs d´écoulement et des lignes de courant autour de différents modèles à l´ aide de bulles d´ hydrogène générées par électrolyse
- section d'essai éclairée verticalement
- études sur un écoulement laminaire
Pompe, trois étages
- débit de refoulement max.: 9,7m^3^/h
- hauteur de refoulement max.: 12m
- puissance absorbée: 400W
Réservoir: env. 75L
Section d´ essai
- Lxh: 300x860mm, B=49mm
Générateur de petites bulles
- courant: 0...2A
- fil en platine comme cathode
Measuring ranges
- vitesse d'écoulement: 0...13,3cm/s
- courant cathodique: 0...2000mA
- température de l'eau: 0...100ºC
230V, 50Hz, 1 phase
Lxlxh: 1850x800x1990mm
Poids: env. 260kg
Liste de livraison
1 banc d´ essai
1 jeu de modèles
1 jeu d´ accessoires
1 système de rangement avec mousse de protection
1 documentation didactique
