HM 250.03 Visualisation de lignes de courant (Réf. 070.25003)

Complément nécessaire: HM 250

L´écoulement laminaire en deux dimensions dans le canal du HM 250.03 donne une bonne approche de l´écoulement des fluides idéaux, aussi appelé écoulement potentiel.

Les fines bulles de gaz, qui sont particulièrement bien portées par l´écoulement en raison de leur petite taille, permettent de très bien visualiser les lignes de courant.

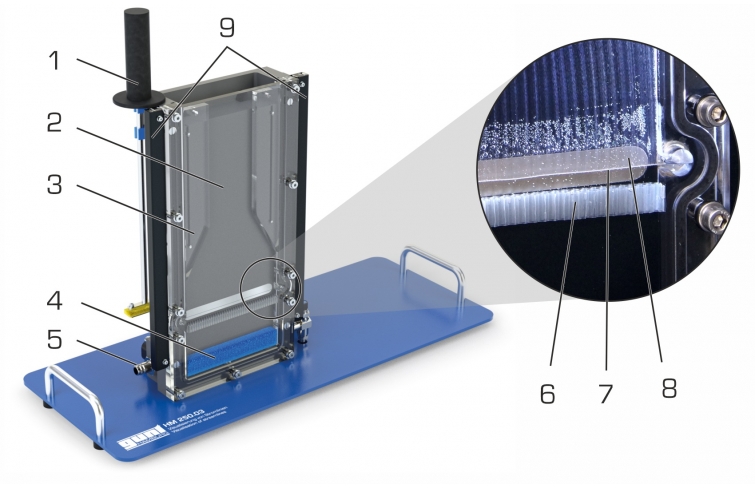

Le HM 250.03 contient une section d´ essai verticale dans laquelle des modèles sont positionnés pour provoquer des modifications de la coupe transversale.

La section d´ essai est traversée de bas en haut par un écoulement d´ eau.

Les bulles d´ hydrogène produites par électrolyse montent avec l´écoulement, permettant ainsi de visualiser les lignes de courant à l´ aide de l´éclairage LED.

Les bulles d´ hydrogène sont produites par électrolyse sur une cathode constituée d´ un mince fil de platine.

Une plaque en acier inoxydable sert d´ anode.

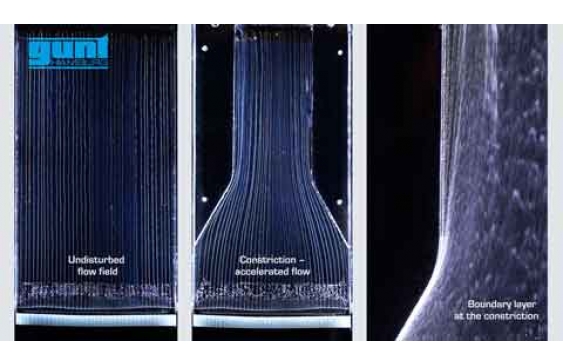

Les fines bulles qui se détachent du fil de platine sont portées par l´écoulement, générant ainsi des trajectoires.

Les trajectoires suivent les lignes de courant de l´ eau.

Des essais permettent d´étudier les concepts de ligne de courant, de trajectoire et de ligne d´émission, en se servant des différentes tailles des bulles.

Les trajectoires générées permettent de tirer des conclusions sur l´écoulement.

Lorsque la vitesse d´écoulement augmente, la distance entre les trajectoires diminue.

Le HM 250.03 se positionne facilement et en toute sécurité sur la surface de travail du module de base HM 250.

La technologie RFID est utilisée pour identifier automatiquement les accessoires, charger le logiciel GUNT approprié et effectuer la configuration automatique du système.

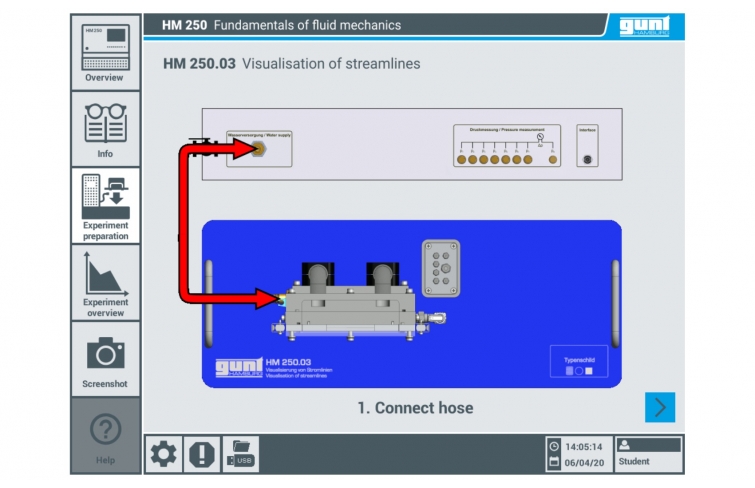

L´ interface utilisateur intuitive guide les tests. L´ alimentation en eau, l´ ajustage du débit et la mesure du débit sont effectués via le module de base.

Le courant pour l´électrolyse peut également être ajusté par le module de base.



Contenu didactique / Essais


- visualisation d´écoulements bi-dimensionnels

- apprentissage des concepts de ligne de courant, de trajectoire et de ligne d´émission

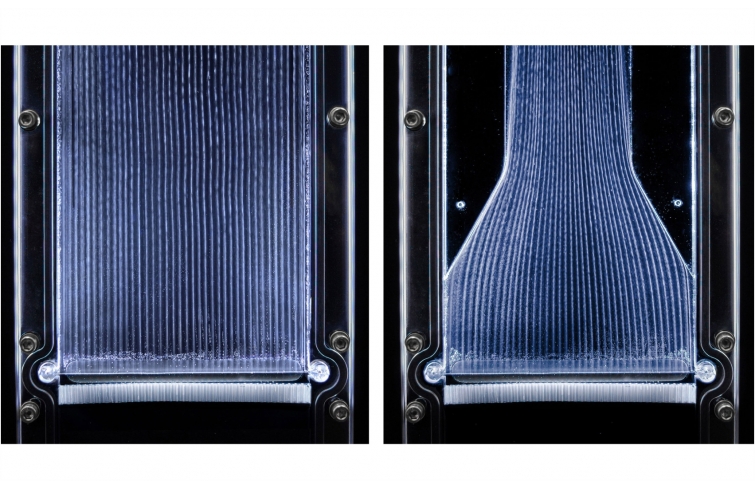

- évolution des lignes de courant à travers une section d´ essai avec modifications de la coupe transversale

- limites de l´écoulement potentiel

frottement

vitesse d´écoulement

- logiciel GUNT spécifiquement adapté aux accessoires utilisés

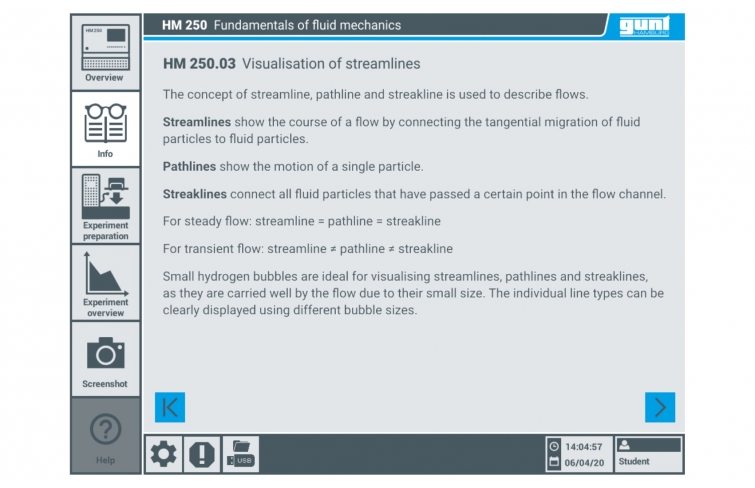

module d´ apprentissage avec principes théoriques de base

description de l´ appareil

préparation aux essais guidés

exécution de cet essai

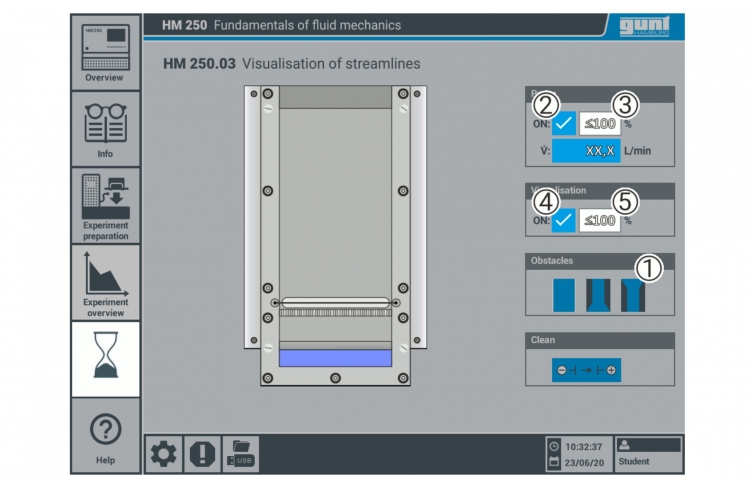

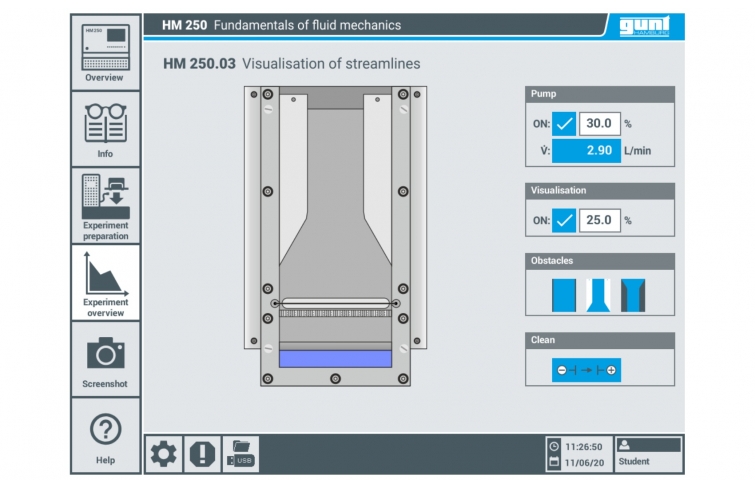

affichage graphique de la section d´ essai avec les paramètres d´ essai

transfert de données via USB pour une utilisation externe polyvalente des valeurs mesurées et des captures d´écran, par exemple l´évaluation dans Excel

différents niveaux d´ utilisateurs sélectionnables



Les grandes lignes

- les bulles d´ hydrogène générées par électrolyse visualisent des lignes d´écoulement

- exécution intuitive des essais via l´écran tactile (HMI)

- un routeur WLAN intégré pour l´ exploitation et le contrôle via un dispositif terminal et pour le ''screen mirroring'' sur 10 terminaux maximum: PC, tablette, smartphone

- l´ identification automatique des accessoires grâce à la technologie RFID



Caractéristiques techniques


Canal d´écoulement

- profondeur: 10mm

- section d´ essai lxh: 150x290mm

Filtre nid d´ abeilles

- matériau: polycarbonate

- forme: tubes Ø 3,5mm

2 modèles symétriques, positionnables

- chaque modèle: Lxlxh: 230x37,5x10mm, angle: 30º

Générateur de bulles

- courant max.: 300mA

- cathode: matériau: fil de platine, Ø 0,2mm

anode

matériau: tôle d´ acier inoxydable, Lxlxh: 143,5x13,5x2mm

Éclairage LED

- température de couleur: 5500...7000K

- courant d´éclairage: 550lm/m



Plages de mesure

- plage de mesure indiquée débit: 0...15L/min



Informations logistiques
Dimensions et poids

Lxlxh: 650x260x530mm

Poids: env. 7,8kg



Poids: 7.8 Kg
