Les petites bulles de gaz sont idéales pour présenter les champs d'écoulement.
Selon l'analogie de Reynolds, de nombreux processus d'écoulement qui ont lieu dans l'air, peuvent être démontrés par des essais réalisés dans l'eau.

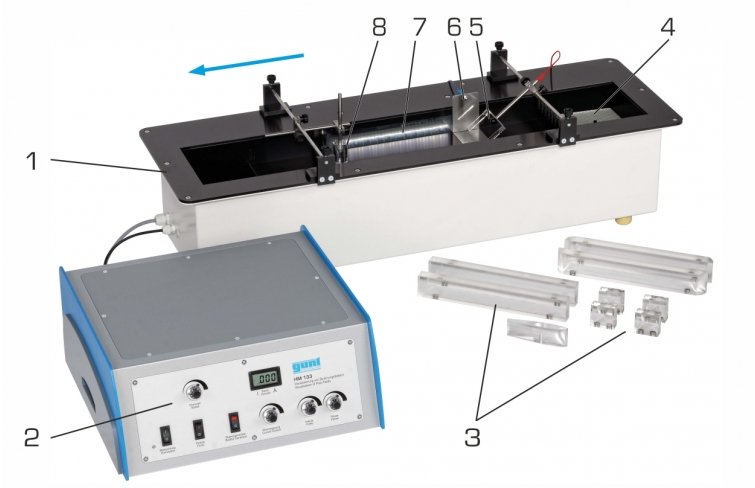

L'appareil d'essai HM 133 permet de visualiser des écoulements laminaires et turbulents dans un canal d'eau.

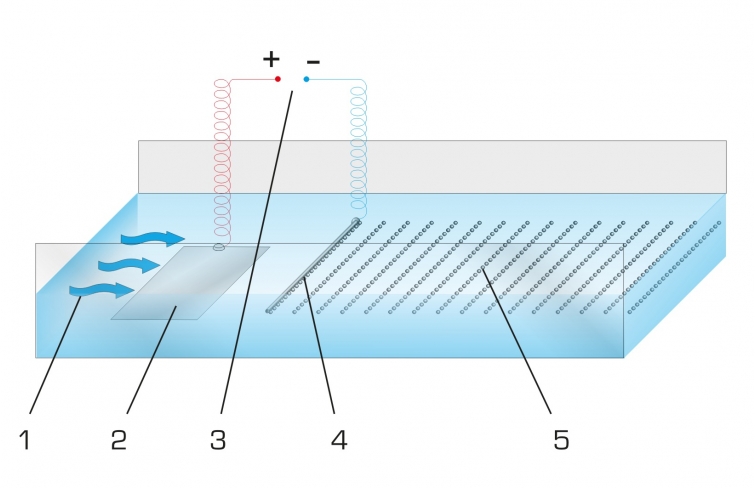

Les bulles d'hydrogène sont générées par électrolyse, sur une cathode constituée d'un fil mince de platine.
L'anode est une tôle en acier inoxydable.
En raison de leur taille, les petites bulles qui se détachent du fil en platine sont particulièrement bien transportées par l'écoulement.
Un modèle interchangeable est placé dans le canal d'eau peu profond.
Il est alors soumis à un écoulement autour de corps ou à un écoulement traversant.
De l'illumination DEL blanche a été mise en place sur les parois du canal d'eau, le long de la section d'essai.
L'illumination indirecte permet d'obtenir une image bien contrastée.
Les essais sont réalisés avec une faible vitesse d'écoulement.

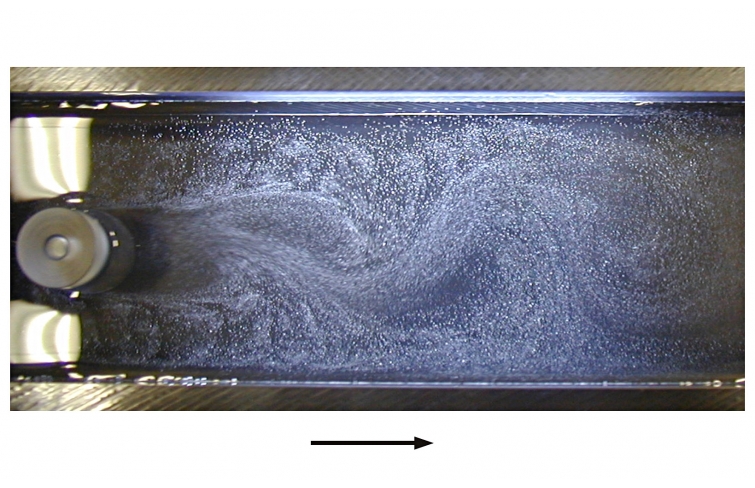

Le décollement d'écoulement et la formation de tourbillons sont bien visibles.
Différents corps de résistance ou changements de coupe transversale servent de modèle, par exemple un cylindre, profil d'aile et carrés.
L'homogénéité de l'écoulement et le peu de turbulences sont obtenus par un redresseur d'écoulement et une couche de perles en verre.
L'écoulement nécessaire à l'électrolyse, la durée d'impulsion et de pause, ainsi que la vitesse d'écoulement du canal d'eau sont ajustables.

Techniques > Mécanique des fluides > Écoulements autour de corps

Poids: 24 Kg
Delai de livraison estimé : 16 semaines
