HM 150.10 Visualisation de lignes de courant
Analyse de modèles dans un écoulement laminaire et bi-dimensionnel; avec encre pour visualisation
Lécoulement laminaire bidimensionnel de HM 150.10 donne une bonne approche de lécoulement de fluides idéaux ou écoulement potentiel.
Avec le HM 150.10, on visualise les champs de lignes de courant au niveau de lécoulement autour de corps de résistance.
On visualise aussi lécoulement traversant des modifications de section.
Les lignes de courant apparaissent en couleur grâce à linjection préalable dun produit de contraste (encre).

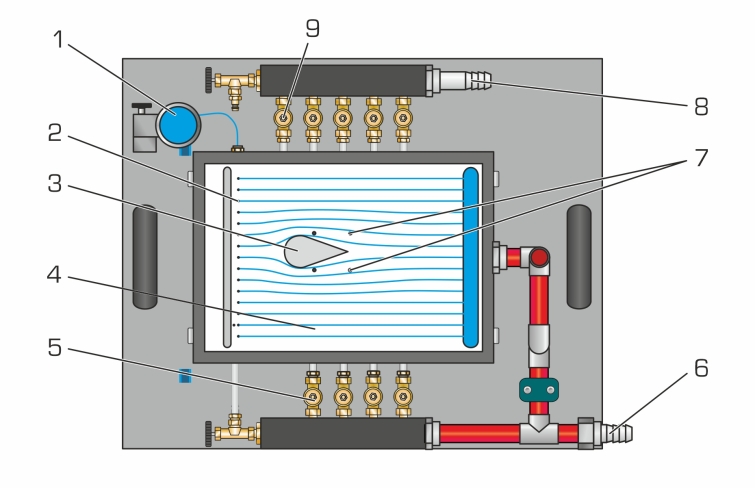

Les sources et les puits sont créés par lintermédiaire de quatre raccords deau se trouvant dans la plaque inférieure.
Les lignes de courant au niveau de lécoulement autour ou de lécoulement traversant sont bien visibles au travers de la plaque en verre.
Le débit deau et la quantité de produit de contraste injectée sont ajustés à laide de soupapes.
Les raccords deau sont également activés par des soupapes et peuvent être associés de la manière souhaitée.
Il est possible de découper ses propres modèles dans une plaque de caoutchouc comprise dans la liste de livraison.
Lappareil dessai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
Lalimentation en eau se fait au moyen du HM 150. Lappareil dessai peut être également utilisé sur le réseau du laboratoire.

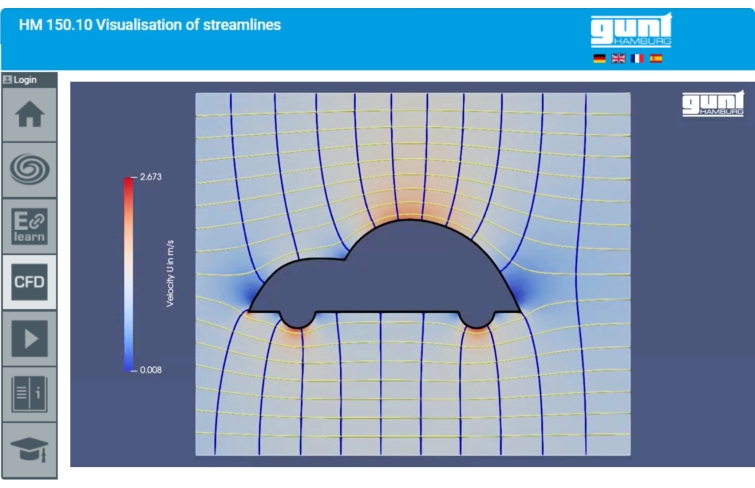

Pour analyser virtuellement le comportement de lécoulement, on utilise souvent dans la pratique des simulations CFD.
Elles permettent par exemple de visualiser lécoulement dans des zones qui ne peuvent pas être visualisées via lessai.
Dans le GUNT Media Center, des visualisations découlement basées sur des calculs CFD sont disponibles en ligne.
Des matériels didactiques multimédias sont également disponibles, y compris un cours dapprentissage en ligne sur la connaissance de base et des calculs.
Des vidéos présentent un essai complet avec la préparation, lexécution et lévaluation.
Des feuilles de travail accompagnées des solutions complètent le matériel didactique.
Avec le HM 150.10, on visualise les champs de lignes de courant au niveau de lécoulement autour de corps de résistance.
On visualise aussi lécoulement traversant des modifications de section.
Les lignes de courant apparaissent en couleur grâce à linjection préalable dun produit de contraste (encre).
Les sources et les puits sont créés par lintermédiaire de quatre raccords deau se trouvant dans la plaque inférieure.
Les lignes de courant au niveau de lécoulement autour ou de lécoulement traversant sont bien visibles au travers de la plaque en verre.
Le débit deau et la quantité de produit de contraste injectée sont ajustés à laide de soupapes.
Les raccords deau sont également activés par des soupapes et peuvent être associés de la manière souhaitée.
Il est possible de découper ses propres modèles dans une plaque de caoutchouc comprise dans la liste de livraison.
Lappareil dessai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
Lalimentation en eau se fait au moyen du HM 150. Lappareil dessai peut être également utilisé sur le réseau du laboratoire.
Pour analyser virtuellement le comportement de lécoulement, on utilise souvent dans la pratique des simulations CFD.
Elles permettent par exemple de visualiser lécoulement dans des zones qui ne peuvent pas être visualisées via lessai.
Dans le GUNT Media Center, des visualisations découlement basées sur des calculs CFD sont disponibles en ligne.
Des matériels didactiques multimédias sont également disponibles, y compris un cours dapprentissage en ligne sur la connaissance de base et des calculs.
Des vidéos présentent un essai complet avec la préparation, lexécution et lévaluation.
Des feuilles de travail accompagnées des solutions complètent le matériel didactique.
Contenu didactique / Essais
- visualisation des lignes de courant dans différents cas:
écoulement autour de corps de résistance
écoulement traversant des modifications de section
- influence des sources et des puits
GUNT Media Center, développement des compétences numériques
- cours dapprentissage en ligne avec connaissances de base et calculs
- simulations CFD préparées pour la visualisation de lécoulement
- vidéos avec présentation détaillée des essais: préparation, exécution, évaluation
- succès dapprentissage assuré grâce aux feuilles de travail numériques
- acquisition dinformations sur des réseaux numériques
Les grandes lignes
- visualisation de lignes de courant avec de lencre utilisée comme produit de contraste
- différents modèles sont compris dans la liste de livraison: corps de résistance et modifications de section
- sources et puits seuls ou en association
- visualisation de lécoulement à laide de la technique CFD
- matériel didactique multimédia en ligne dans le GUNT Media Center: cours dapprentissage en ligne, simulations CFD préparées, feuilles de travail, vidéos
Les caractéristiques techniques
La chambre d'écoulement comprend 2 plaques
- écart entre les plaques: 2mm
- plaque en verre supérieure
- plaque inférieure avec 4 raccords deau pour les sources/puits
- taille de la zone dessai Lxl: 400x280mm
pour les sources/puits
- taille de la zone d'essai Lxl: 400x280mm

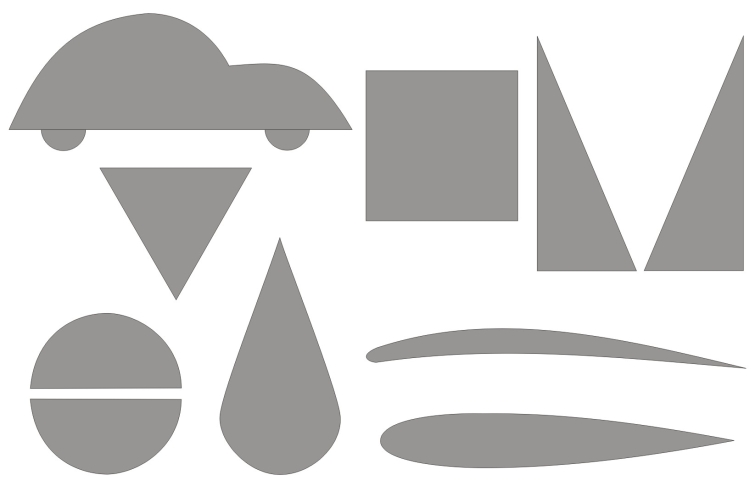

10 corps de résistance et modifications de section
Plaque de caoutchouc pour fabriquer ses modèles
- Lxh 300x400mm
- épaisseur: 2mm
Injection du produit de contraste (encre)
- 15 orifices
Réservoir pour produit de contraste: 500mL
- visualisation des lignes de courant dans différents cas:
écoulement autour de corps de résistance
écoulement traversant des modifications de section
- influence des sources et des puits
GUNT Media Center, développement des compétences numériques
- cours dapprentissage en ligne avec connaissances de base et calculs
- simulations CFD préparées pour la visualisation de lécoulement
- vidéos avec présentation détaillée des essais: préparation, exécution, évaluation
- succès dapprentissage assuré grâce aux feuilles de travail numériques
- acquisition dinformations sur des réseaux numériques
Les grandes lignes
- visualisation de lignes de courant avec de lencre utilisée comme produit de contraste
- différents modèles sont compris dans la liste de livraison: corps de résistance et modifications de section
- sources et puits seuls ou en association
- visualisation de lécoulement à laide de la technique CFD
- matériel didactique multimédia en ligne dans le GUNT Media Center: cours dapprentissage en ligne, simulations CFD préparées, feuilles de travail, vidéos
Les caractéristiques techniques
La chambre d'écoulement comprend 2 plaques
- écart entre les plaques: 2mm
- plaque en verre supérieure
- plaque inférieure avec 4 raccords deau pour les sources/puits
- taille de la zone dessai Lxl: 400x280mm
pour les sources/puits
- taille de la zone d'essai Lxl: 400x280mm
10 corps de résistance et modifications de section
Plaque de caoutchouc pour fabriquer ses modèles
- Lxh 300x400mm
- épaisseur: 2mm
Injection du produit de contraste (encre)
- 15 orifices
Réservoir pour produit de contraste: 500mL
Informations logistiques
Dimensions et poids
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Écoulements autour de corps
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Hydrodynamique
Poids: 24 Kg Delai de livraison estimé : 5 semaines
