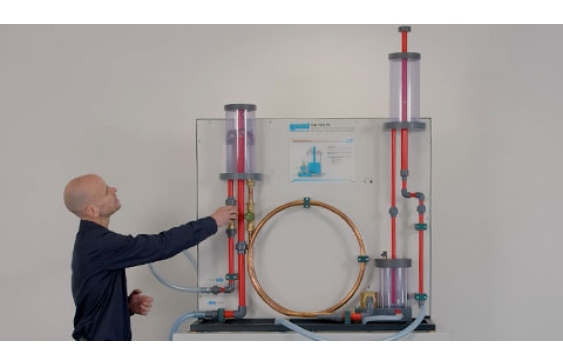

HM 150.15 Bélier hydraulique - Refoulement réalisé à l'aide de coups de bélier (Réf. 070.15015)

Cause et effet des coups de bélier

Linterruption brusque découlement deau peut causer des coups de bélier dans les tuyaux.
Ce phénomène généralement indésirable, est utilisé dans les appareils spéciaux (béliers hydrauliques) pour rehausser le niveau de leau.

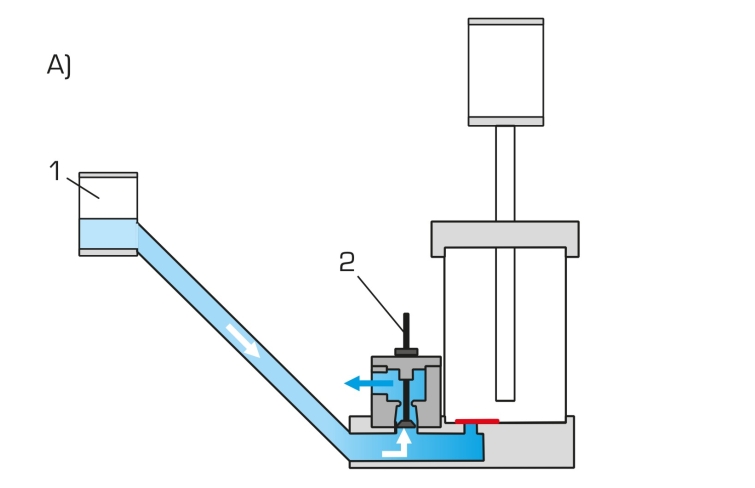

Lede présenter le principe des coups de bélier et dexaminer le fonctionnement dun bélier hydraulique. Leau est dirigée dans le bélier hydraulique grâce à un long tuyau incliné.
Dès que leau atteint une vitesse donnée, la vanne dimpulsion du bélier hydraulique se referme automatiquement sous leffet des forces découlement.
Ceci a lieu brusquement de manière à transformer lénergie cinétique de leau contenue dans le tuyau en énergie de pression potentielle.

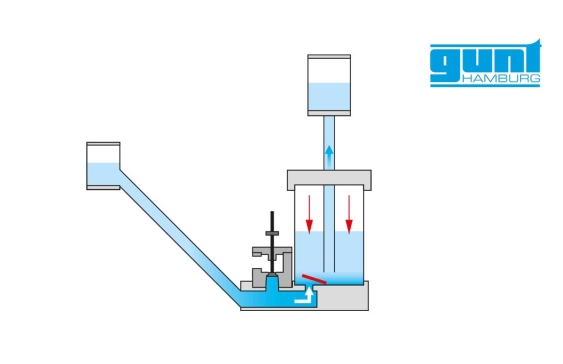

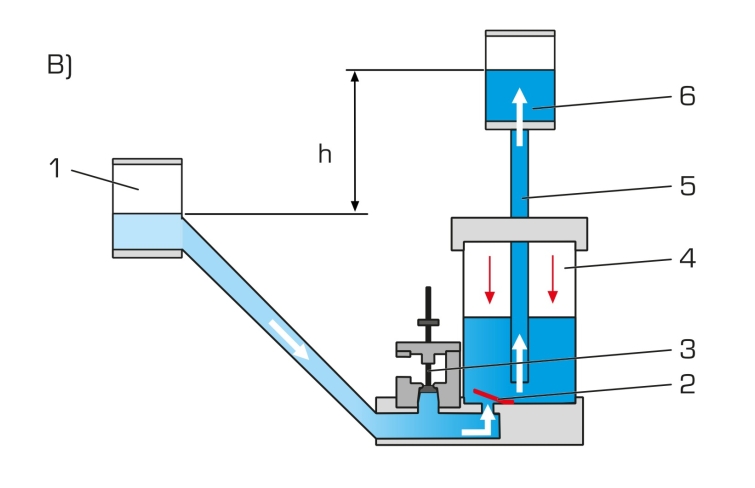

La pression ouvre un clapet de retenue.
Leau est dirigée dans un réservoir dair.
Le coussin dair placé dans le réservoir dair freine le coup de bélier et permet dobtenir un écoulement homogène dans le réservoir élevé.
Lorsque le coup de bélier a disparu, la vanne dimpulsion souvre sous leffet du poids propre, leau contenue dans le tuyau recommence à circuler et le processus se répète.
Lessai est consacré au rapport entre la vanne dimpulsion, le poids, la levée de la soupape et le débit.
Il montre également linfluence du volume de lair contenu dans le réservoir dair sur le refoulement.
Le débit est ajusté par des soupapes.
Lalimentation en eau et la mesure du débit sont prises en compte par le module de base des essais réalisés en mécanique des fluides
Alternativement, lappareil dessai peut aussi être opéré par le réseau du laboratoire.
LeCenter met à disposition du matériel didactique multimédia numérique, y compris un cours dapprentissage en ligne sur la connaissance de base et des calculs.

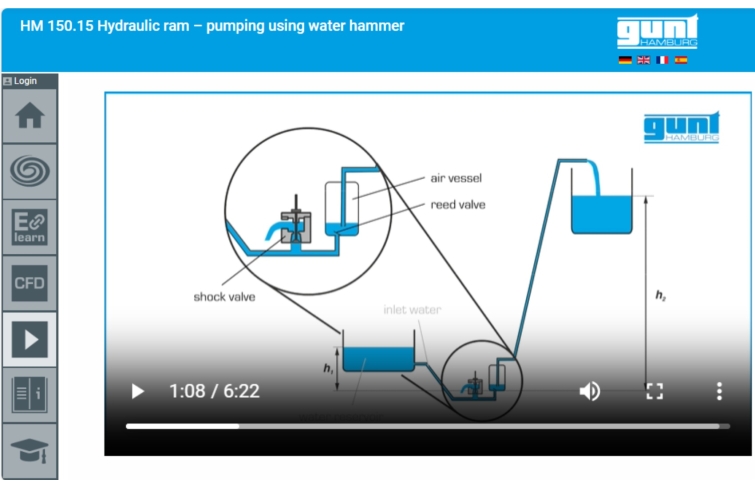

Des vidéos présentent un essai complet avec la préparation, lexécution et lévaluation.
Des feuilles de travail accompagnées des solutions complètent le matériel didactique.

Contenu didactique / Essais

- présentation du phénomène de cause à effet des coups de bélier
- principe du bélier hydraulique
- fonction dun réservoir dair
- conséquences du volume dair contenu dans le réservoir dair et de la vitesse découlement pour le refoulement
- détermination de lefficacité
GUNTCenter, développement des compétences numériques
- cours dapprentissage en ligne avec connaissances de base et calculs
- vidéos avec présentation détaillée des essais: préparation, exécution, évaluation
- succès dapprentissage assuré grâce aux feuilles de travail numériques
- acquisition dinformations sur des réseaux numériques

Les grandes lignes
- principe du bélier hydraulique

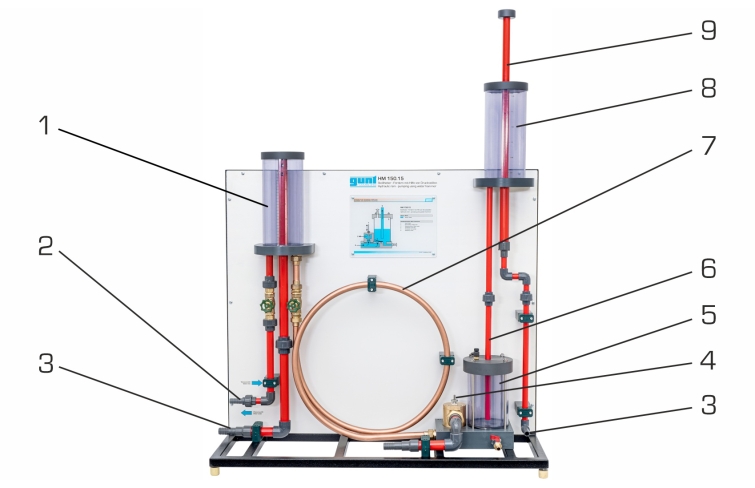

- réservoirs transparents et clapet de retenue visible afin de bien observer le fonctionnement
- matériel didactique multimédia numérique en ligne dans leCenter: cours dapprentissage en ligne, feuilles de travail, vidéos

Les caractéristiques techniques
Bélier hydraulique
- hauteur de refoulement max.: 0,27m
- débit: 90L/h

Informations logistiques
Dimensions et poids
Lxlxh: 1100x640x1400mm
Poids: env. 57kg

Nécessaire au fonctionnement
HM 150 (circuit d'eau fermé) ou raccord d'eau, drain

Liste de livraison
1 appareil d'essai
1 jeu de flexibles
1 jeu de poids
1 documentation didactique
1 accès en ligne auCenter

Poids: 57 Kg
