HM 156 Coups de bélier et cheminée d'équilibre (Réf. 070.15600)
Avec interface PC USB et logiciel inclus
Dans les installations industrielles de type centrales hydro-électriques ou dans les systèmes dalimentation en eau, les variations du débit entraînent des variations de la pression.
On remarque ce phénomène par exemple à la mise en marche et à larrêt des machines hydrauliques, ou à louverture et à la fermeture des éléments de barrage.
On fait la différence entre les variations rapides de la pression qui se propagent à la vitesse du son (coups de bélier) et les variations lentes de la pression causées par des oscillations de masse.
Pour amortir les coups de bélier et les oscillations de masse, des amortisseurs à air ou des cheminées déquilibre sont mis en place dans les tuyauteries.
HM 156 permet de générer et de visualiser les coups de bélier dans les tuyauteries et dexpliquer le fonctionnement dune cheminée déquilibre.

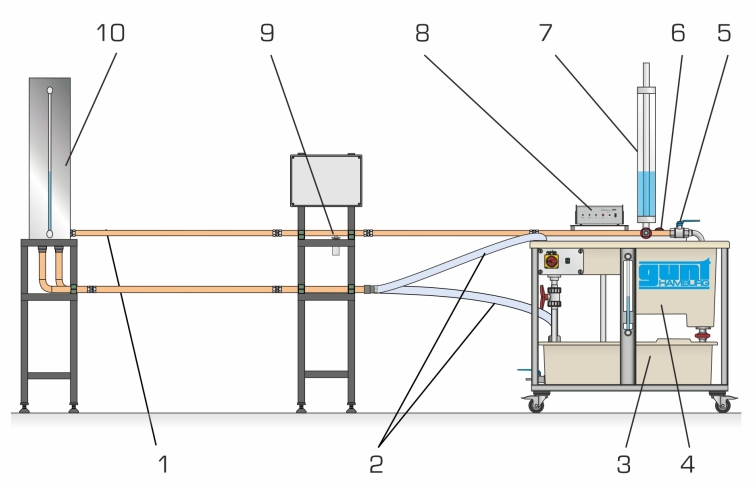

Le banc dessai est équipé dune section de tuyau munie dun robinet à tournant sphérique et dune cheminée déquilibre, et dune deuxième section de tuyau avec électrovanne.
Le premier essai est consacré à la génération dun coup de bélier en fermant rapidement le robinet à tournant sphérique.
Lors du freinage brusque de la masse deau, lénergie cinétique est libérée et transformée dans la cheminée déquilibre en énergie potentielle.

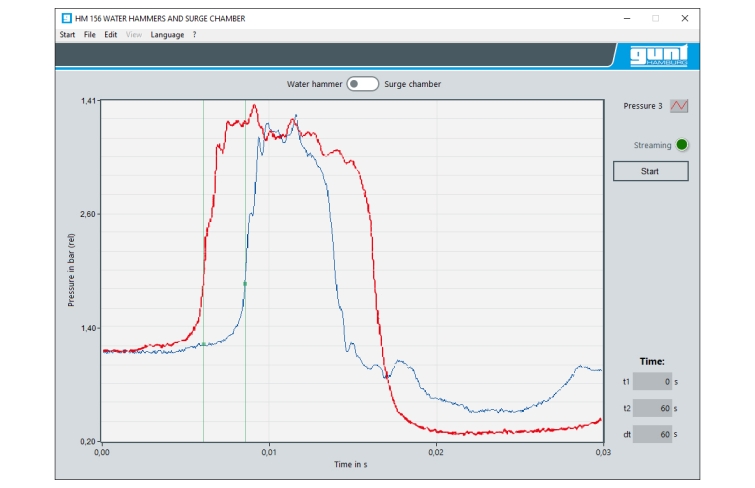

Les oscillations dues à pression qui apparaissent, sont enregistrées par un capteur de pression placé derrière la cheminée déquilibre, puis représentées par le logiciel comme évolution de pression.
Le mouvement du niveau de leau se présente sous la forme dun mouvement oscillatoire dans la cheminée déquilibre.

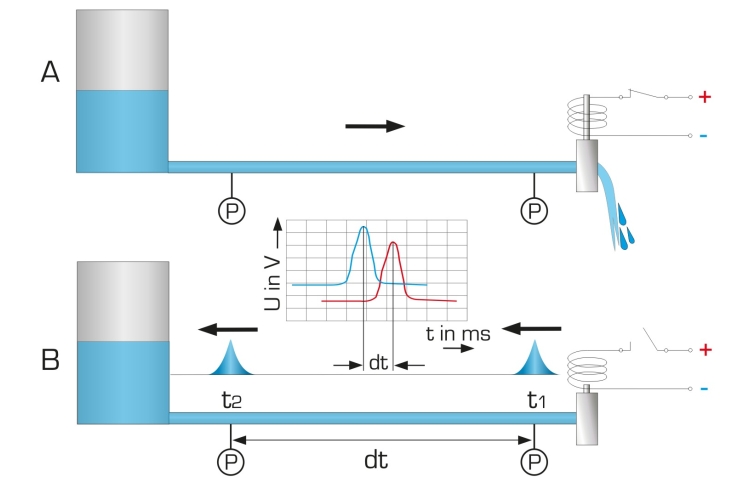

Dans le deuxième essai, la fermeture rapide de lélectrovanne génère un coup de bélier élevé dans la deuxième section de tuyau.
Lénergie cinétique de leau est transformée en énergie de pression.
Le coup de bélier et les variations qui sen suivent, sont enregistrés par deux capteurs de pression placés dans la section de tuyau et représentés dans le logiciel sous forme de évolution de pression.
Lalimentation en eau et la mesure du débit sont réalisées par le module dalimentation.
On remarque ce phénomène par exemple à la mise en marche et à larrêt des machines hydrauliques, ou à louverture et à la fermeture des éléments de barrage.
On fait la différence entre les variations rapides de la pression qui se propagent à la vitesse du son (coups de bélier) et les variations lentes de la pression causées par des oscillations de masse.
Pour amortir les coups de bélier et les oscillations de masse, des amortisseurs à air ou des cheminées déquilibre sont mis en place dans les tuyauteries.
HM 156 permet de générer et de visualiser les coups de bélier dans les tuyauteries et dexpliquer le fonctionnement dune cheminée déquilibre.
Le banc dessai est équipé dune section de tuyau munie dun robinet à tournant sphérique et dune cheminée déquilibre, et dune deuxième section de tuyau avec électrovanne.
Le premier essai est consacré à la génération dun coup de bélier en fermant rapidement le robinet à tournant sphérique.
Lors du freinage brusque de la masse deau, lénergie cinétique est libérée et transformée dans la cheminée déquilibre en énergie potentielle.
Les oscillations dues à pression qui apparaissent, sont enregistrées par un capteur de pression placé derrière la cheminée déquilibre, puis représentées par le logiciel comme évolution de pression.
Le mouvement du niveau de leau se présente sous la forme dun mouvement oscillatoire dans la cheminée déquilibre.
Dans le deuxième essai, la fermeture rapide de lélectrovanne génère un coup de bélier élevé dans la deuxième section de tuyau.
Lénergie cinétique de leau est transformée en énergie de pression.
Le coup de bélier et les variations qui sen suivent, sont enregistrés par deux capteurs de pression placés dans la section de tuyau et représentés dans le logiciel sous forme de évolution de pression.
Lalimentation en eau et la mesure du débit sont réalisées par le module dalimentation.
Contenu didactique / Essais
compréhension des processus découlement non stationnaires dans les tuyauteries par les essais
- présentation des coups de bélier dans les tuyauteries
- détermination de la vitesse du son dans leau
- compréhension du fonctionnement dune cheminée déquilibre
-fréquence propre de la cheminée déquilibre
Les grandes lignes
visualisation des coups de bélier
fonction dune cheminée déquilibre
détermination de la vitesse du son dans leau
logiciel GUNT de représentation des coups de bélier et des oscillations
compréhension des processus découlement non stationnaires dans les tuyauteries par les essais
- présentation des coups de bélier dans les tuyauteries
- détermination de la vitesse du son dans leau
- compréhension du fonctionnement dune cheminée déquilibre
-fréquence propre de la cheminée déquilibre
Les grandes lignes
visualisation des coups de bélier
fonction dune cheminée déquilibre
détermination de la vitesse du son dans leau
logiciel GUNT de représentation des coups de bélier et des oscillations
Caractéristiques techniques
Section de tuyau pour oscillations de la pression
- cuivre
- longueur: 5875mm, diamètre intérieur: 26mm
- robinet à tournant sphérique
cheminée déquilibre, PMMA
- hauteur: 825mm
- diamètre intérieur: 50mm
Section de tuyau pour coups de bélier
- cuivre
- longueur: 5875mm, diamètre intérieur: 26mm
- écart entre les capteurs: 3000mm
- électrovanne, temps de fermeture: 20…30ms
Réservoir: 50L
Module dalimentation
pompe
- puissance absorbée: 250W
- débit de refoulement max.: 150L/min
- hauteur de refoulement max.: 7,6m
réservoir: 1x 180L, 1x 40L
Plages de mesure
pression: 2x 0…16bar abs. (section de tuyau)
pression: 0…0,3bar (cheminée déquilibre)
230V, 50Hz, 1 phase
Section de tuyau pour oscillations de la pression
- cuivre
- longueur: 5875mm, diamètre intérieur: 26mm
- robinet à tournant sphérique
cheminée déquilibre, PMMA
- hauteur: 825mm
- diamètre intérieur: 50mm
Section de tuyau pour coups de bélier
- cuivre
- longueur: 5875mm, diamètre intérieur: 26mm
- écart entre les capteurs: 3000mm
- électrovanne, temps de fermeture: 20…30ms
Réservoir: 50L
Module dalimentation
pompe
- puissance absorbée: 250W
- débit de refoulement max.: 150L/min
- hauteur de refoulement max.: 7,6m
réservoir: 1x 180L, 1x 40L
Plages de mesure
pression: 2x 0…16bar abs. (section de tuyau)
pression: 0…0,3bar (cheminée déquilibre)
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 6800x800x2050mm (total)
Poids: env.155kg
Necessaire au fonctionnement
PC avec Windows
Liste de livraison
1 banc dessai avec module dalimentation
1 CD avec logiciel GUNT + câble USB
1 jeu daccessoires
1 documentation didactique
Lxlxh: 6800x800x2050mm (total)
Poids: env.155kg
Necessaire au fonctionnement
PC avec Windows
Liste de livraison
1 banc dessai avec module dalimentation
1 CD avec logiciel GUNT + câble USB
1 jeu daccessoires
1 documentation didactique
