HM 155 Coups de bélier dans les tuyauteries (Réf. 070.15500)

Avec interface PC USB et logiciel inclus

Les coups de bélier dans les tuyauteries posent de sérieux problèmes à tout système technique, car ils peuvent causer des dommages importants sur les tuyauteries, les robinetteries et les composants d'une installation.

Les coups de bélier sont générés par la force d'inertie du fluide en mouvement, suite à des variations brusques de la vitesse, par ex. à la fermeture rapide d'une soupape.

C'est pourquoi, les coups de bélier et leur origine sont un aspect important de la conception des tuyauteries.

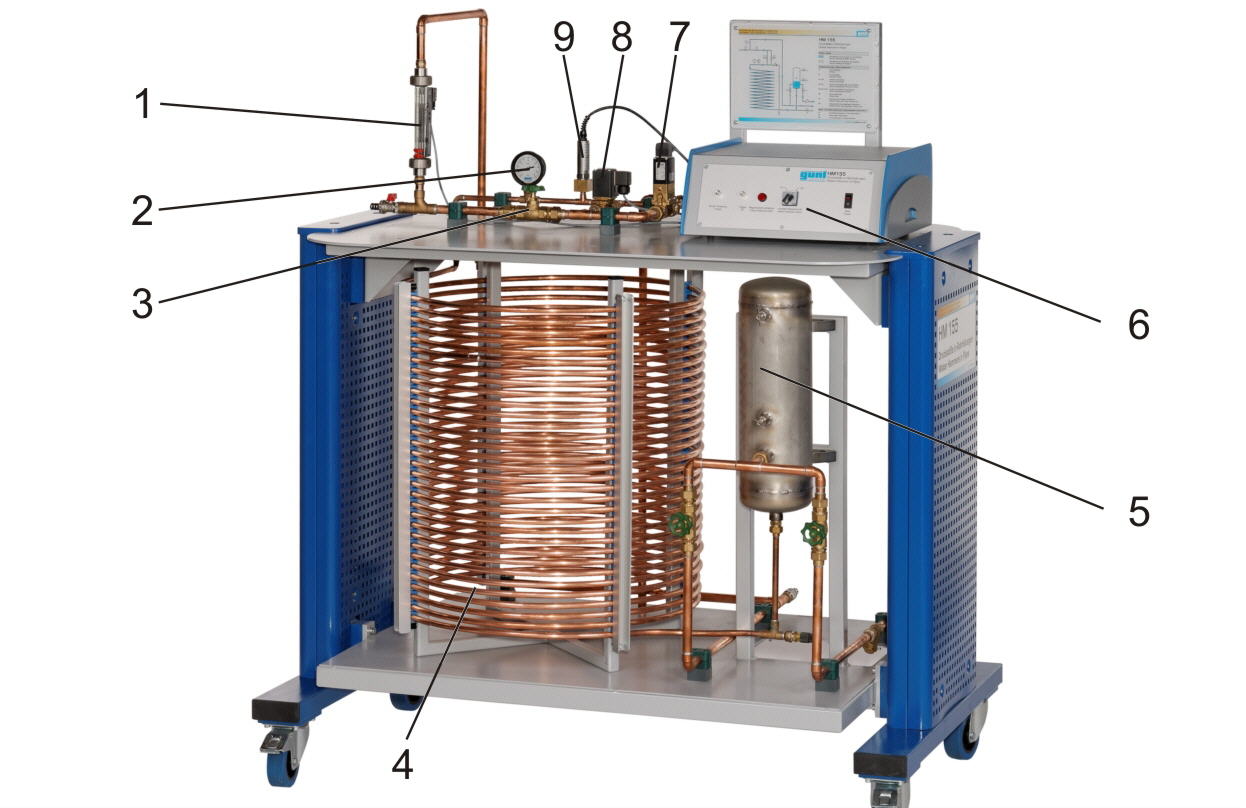

Le banc d'essai HM 155 permet d'examiner les coups de bélier et les ondes de pression apparaissant dans les tuyaux longs.

Les coups de bélier sont générés par la fermeture d'une soupape, à la fin de la section de tuyau.

Ces coups de bélier sont alors réfléchis au début du tuyau, sous forme d'ondes inversées.

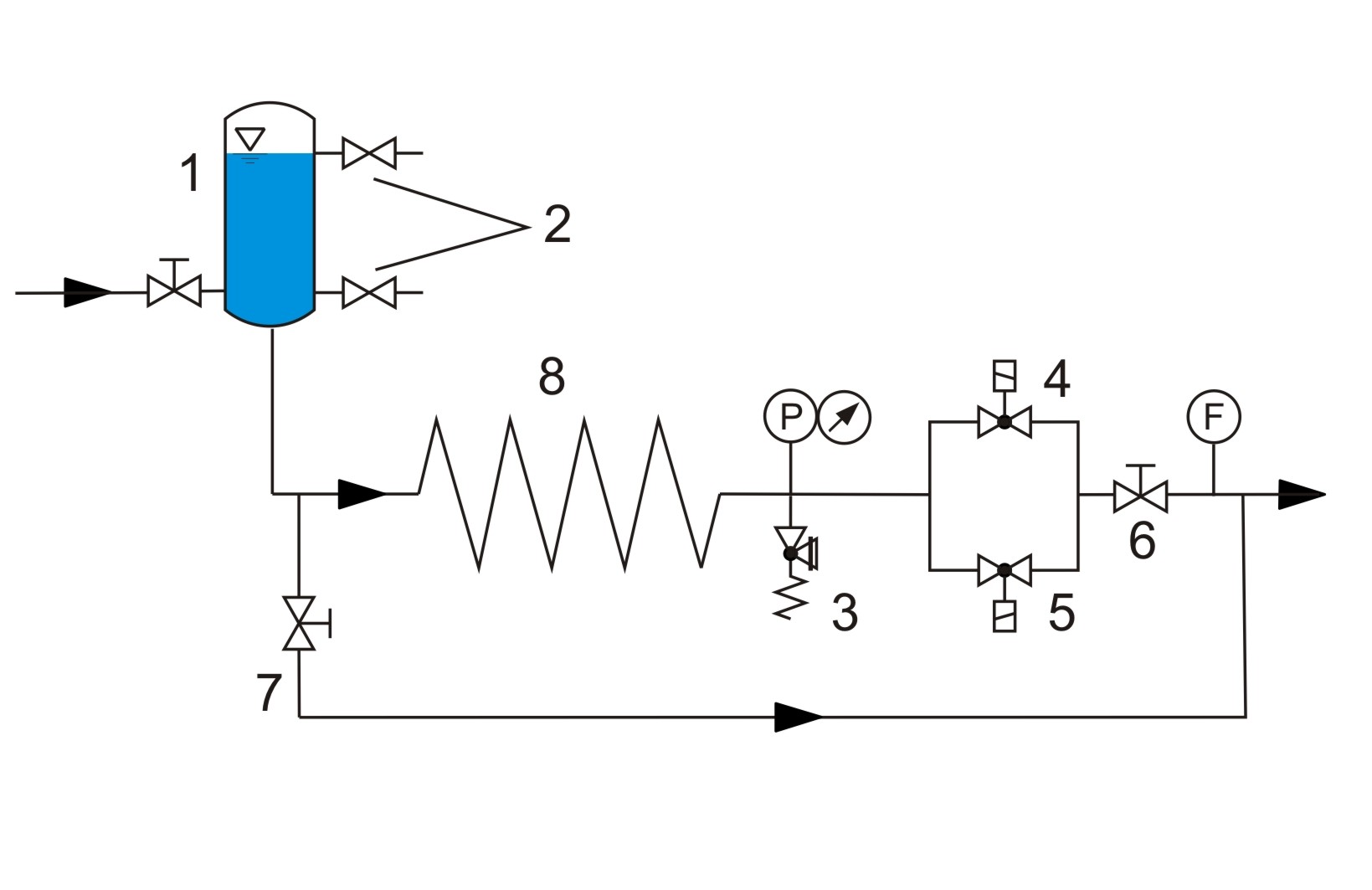

Un réservoir sous pression avec coussin d'air placé au début de la section de tuyau, simule le début du tuyau ouvert de manière à avoir une réflexion exacte de l'onde.

Pour obtenir des temps de réflexion suffisamment élevés, on a installé une section de tuyau de 60m de long, en forme de serpentin pour limiter l'encombrement.

Les essais sont consacrés au rapport entre les coups de bélier et les temps de fermeture des soupapes.

C'est pourquoi, le banc d'essai est équipé de deux électrovannes, dont l'une a un temps de fermeture constant et l'autre, un temps de fermeture ajustable.

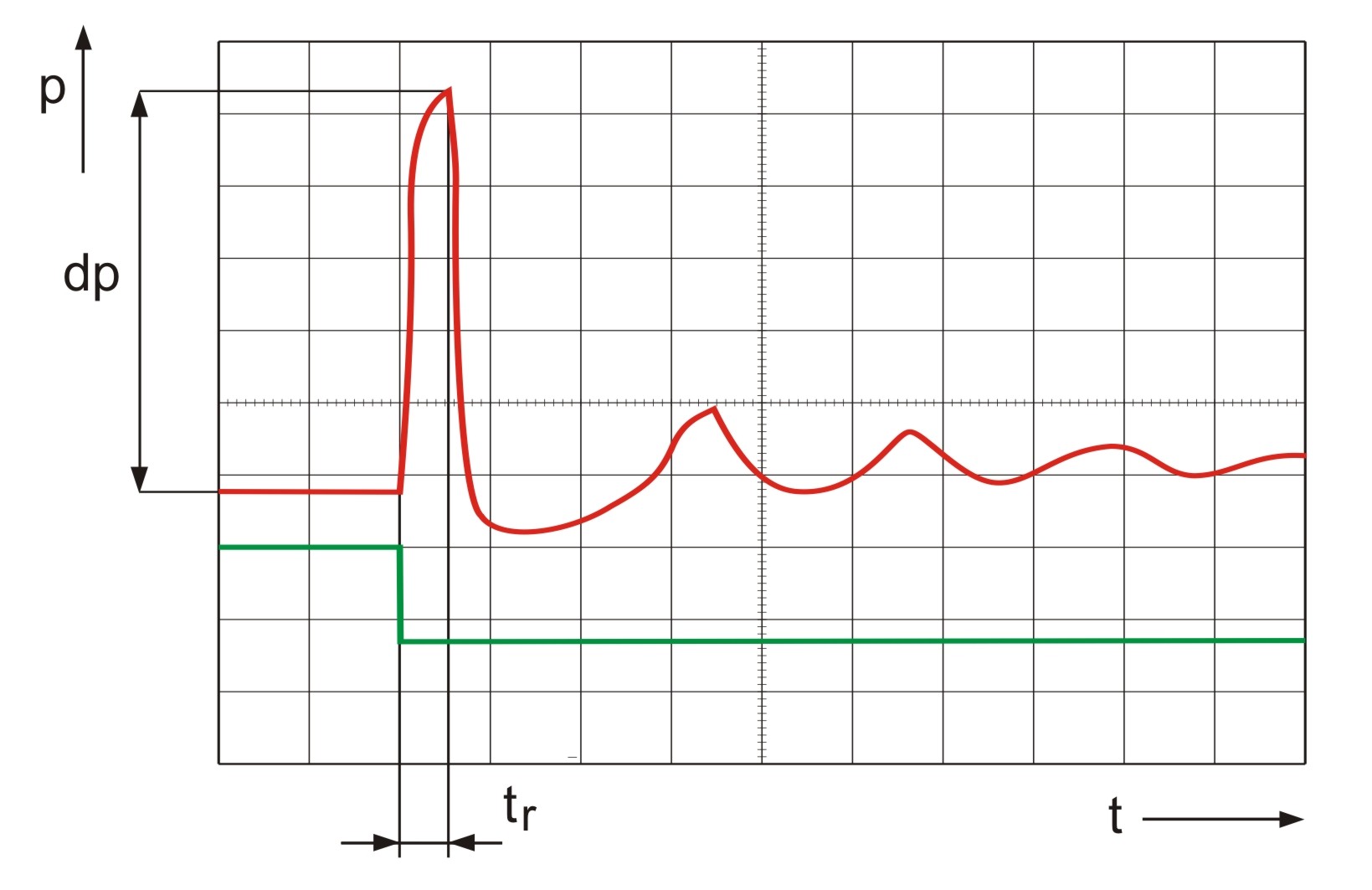

Les oscillations de la pression qui apparaissent, sont enregistrées par un capteur de pression.

L'évolution de pression est alors représentée à l'aide du logiciel GUNT.

Le débit est ajusté par une soupape. La pression du système et le débit sont affichés.

Une soupape de sûreté protège le système des hautes pressions.



Contenu didactique / Essais


- rapport entre les coups de bélier et le débit

- rapport entre les coups de bélier et le temps de fermeture de la soupape

- représentation de l'évolution de pression

- détermination du temps de réflexion

- calcul de la vitesse du son dans l'eau



Les grandes lignes

- étude des coups de bélier et des ondes de pression dans les tuyaux

- longueur de section de tuyau, 60m

- mesure de la vitesse du son dans l'eau

- électrovanne avec temps de fermeture ajustable

- logiciel GUNT de représentation de l'évolution de pression



Caractéristiques techniques


Électrovanne, temps de fermeture constant

- temps de fermeture: 20...30ms

- pression de service: 0...10bar



Électrovanne, temps de fermeture ajustable

- temps de fermeture: 1...4s

- pression de service: 0,2...12bar



Soupape de sûreté: 16bar



Section de tuyau, cuivre

- longueur: 60m

- diamètre intérieur: 10mm



Réservoir sous pression: 5L

Plages de mesure

- pression: 0...16bar

- débit: 30...320L/h



230V, 50Hz, 1 phase



Informations logistiques
Dimensions et poids

Lxlxh: 1310x790x1500mm

Poids: env. 155kg



Necessaire au fonctionnement

raccord d´ eau 300L/h, drain

PC avec Windows



Liste de livraison

1 banc d´ essai

1 CD avec logiciel GUNT + câble USB

1 jeu de flexibles

1 documentation didactique



Poids: 155 Kg
Delai de livraison estimé : 16 semaines
