Ref: EWTGUHM150.12

HM 150.12 Vidange verticale d'un réservoir (Réf. 070.15012)

Détermination des pertes de charge et du coefficient de contraction pour différents profils de sorti

Les pertes de charge lors de la vidange sont liées principalement à deux processus: la déviation du jet à l'entrée dans l'orifice et le frottement des parois dans l'orifice.
Les pertes de charge font que le débit volumétrique sortant est inférieur à ce qu'il pourrait être en théorie.
Avec le HM 150.12, on calcule ces pertes à différents débits.
On peut étudier différents diamètres et différents profils d'entrée et de sortie des orifices.
En outre, il est possible de déterminer le coefficient de contraction comme caractéristique des profils différents.

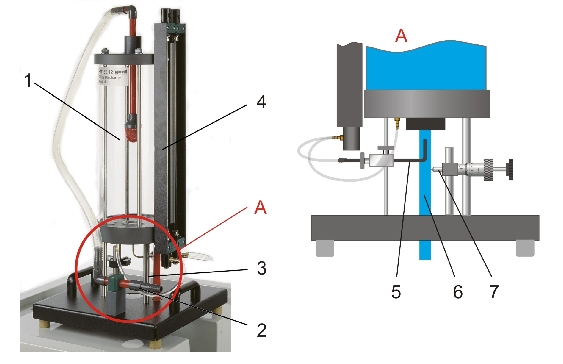

L'appareil dessai comprend un réservoir transparent, un dispositif de mesure ainsi qu'un tube de Pitot et un manomètre à deux tubes.
Pour l'étude de différents orifices, on fixe un insert interchangeable dans la sortie d'eau du réservoir.
Cinq inserts ayant des diamètres et des profils d'entrée et de sortie différents sont inclus dans la liste de livraison.
Un dispositif de mesure permet d'effectuer les relevés relatifs au jet de sortie.

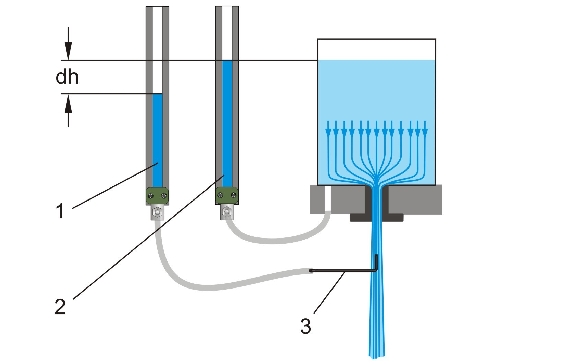

Un tube de Pitot enregistre la pression totale de l'écoulement.
Le différentiel de pression relevé par le manomètre sert à déterminer la vitesse.
Le réservoir est équipé d'un trop-plein ajustable et d'un point de mesure de la pression statique.
Ainsi, le niveau peut être ajusté de manière précise et être relevé sur le manomètre.
L'appareil d'essai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
L'alimentation en eau et la mesure du débit se font au moyen du HM 150.
L'appareil d'essai peut être également utilisé sur le réseau du laboratoire.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.

Contenu didactique / Essais

- études au niveau du jet de sortie (diamètre, vitesse)
- détermination des pertes de charge et du coefficient de contraction pour différents profils de sortie
- détermination du débit à différentes hauteurs de contraction

Les grandes lignes
- Détermination du diamètre et de la vitesse du jet de sortie
- Étude d'orifices avec différents profils d'entrée et de sortie
- Détermination du coefficient de contraction

Caractéristiques techniques

Réservoir
- contenu: env. 13L
- hauteur du trop-plein: max. 400mm
- débit max.: 14L/min

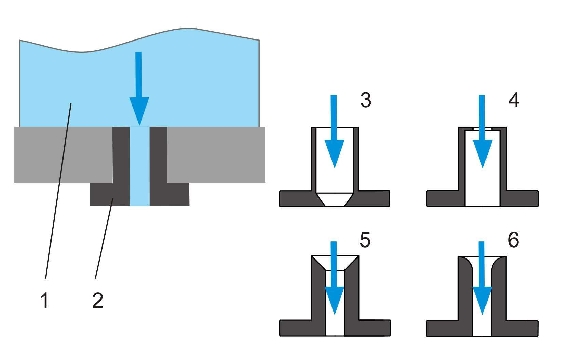

Inserts
Diamètre intérieur: d~1~=arrivée, d~2~=purge
- 1x alésage cylindrique, d~1~= d~2~=12mm
- 1x sortie de l'insert: cône
d~1~=24mm, d~2~=12mm
- 1x entrée dans l'insert: bandeau
d~1~=24mm, d~2~=12mm
- 1x entrée dans l'insert: cône
d~1~=30mm, d~2~=12mm
- 1x entrée dans l'insert: arrondie
d~1~= d~2~=12mm

Plages de mesure
- pression: 500mmCE
- rayon du jet: 0...10mm

Informations logistiques
Dimensions et poids
Lxlxh: 400x400x830mm
Poids: env. 18kg

Necessaire au fonctionnement Liste de livraison.
Un dispositif de mesure permet d'effectuer les relevés relatifs au jet de sortie.
Un tube de Pitot enregistre la pression totale de l'écoulement.
Le différentiel de pression relevé par le manomètre sert à déterminer la vitesse.
Le réservoir est équipé d'un trop-plein ajustable et d'un point de mesure de la pression statique.
Ainsi, le niveau peut être ajusté de manière précise et être relevé sur le manomètre.
L'appareil d'essai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
L'alimentation en eau et la mesure du débit se font au moyen du HM 150.
L'appareil d'essai peut être également utilisé sur le réseau du laboratoire.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.

Contenu didactique / Essais
- études au niveau du jet de sortie (diamètre, vitesse)
- détermination des pertes de charge et du coefficient de contraction pour différents profils de sortie
- détermination du débit à différentes hauteurs de contraction

Les grandes lignes
- Détermination du diamètre et de la vitesse du jet de sortie
- Étude d'orifices avec différents profils d'entrée et de sortie
- Détermination du coefficient de contraction

Les caracteristiques techniques
Réservoir
- contenu: env. 13L
- hauteur du trop-plein: max. 400mm
- débit max.: 14L/min

Inserts
Diamètre intérieur: d~1~=arrivée, d~2~=purge
- 1x alésage cylindrique, d~1~= d~2~=12mm
- 1x sortie de l'insert: cône
d~1~=24mm, d~2~=12mm
- 1x entrée dans l'insert: bandeau
d~1~=24mm, d~2~=12mm
- 1x entrée dans l'insert: cône
d~1~=30mm, d~2~=12mm
- 1x entrée dans l'insert: arrondie
d~1~= d~2~=12mm

Plages de mesure
- pression: 500mmCE
- rayon du jet: 0...10mm

Dimensions et poids
Lxlxh: 400x400x830mm
Poids: env. 18kg

Necessaire au fonctionnement
HM 150 (circuit d'eau fermé) ou bien raccord d'eau, drain

Liste de livraison
1 appareil d'essai
5 inserts
1 jeu de flexibles
1 documentation didactique

Poids: 18 Kg
Delai de livraison estimé : 5 semaines
