Ref: EWTGUHM150.19
HM 150.19 Fonctionnement d'une turbine Pelton avec tuyère réglable (Réf. 070.15019)
Nécessite le HM 150, prévoir un appareil de mesure de la vitesse de rotation (optique)
Les turbines à eau sont des turbomachines qui servent à utiliser l'énergie hydraulique.

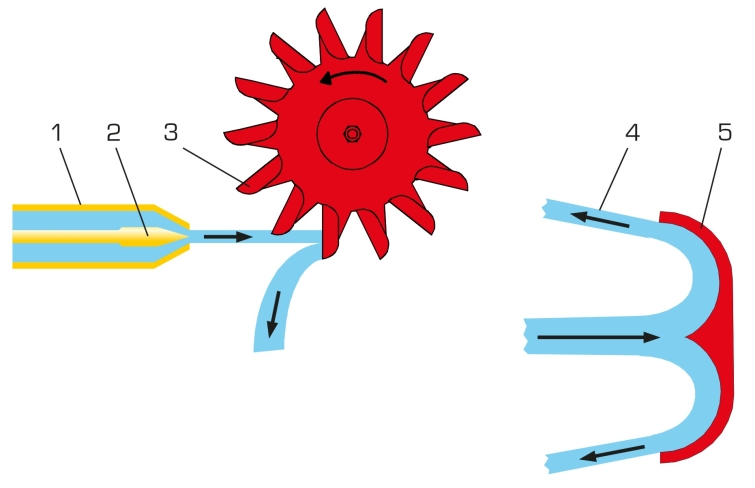

La turbine Pelton fait partie des turbines à jet libre qui transforment l'énergie de pression de l'eau, entièrement en énergie cinétique au sein du distributeur.
Pendant ce processus, le jet d'eau est accéléré dans une tuyère et est dirigé sur les aubes de la roue Pelton d'une manière tangentielle.

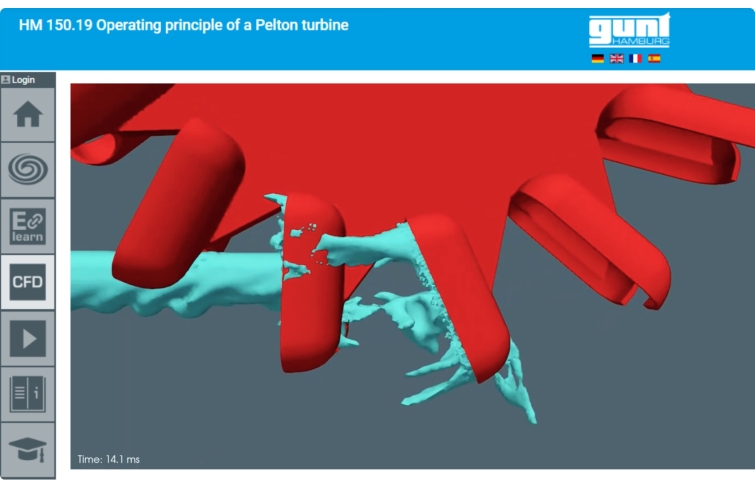

Dans les aubes, le jet d'eau est dévié à presque 180º. L'impulsion du jet d'eau est transmise à la roue Pelton.
Le HM 150.19 est le modèle d'une turbine Pelton qui sert à présenter le fonctionnement d'une turbine à action.

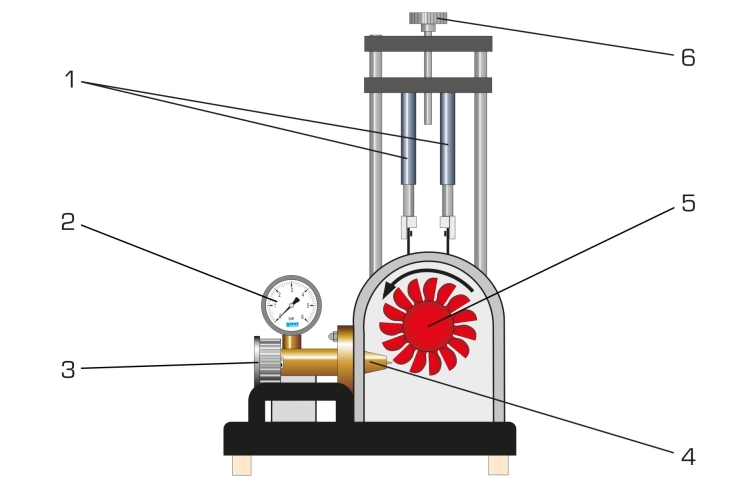

L'appareil d'essai se compose de la roue Pelton, de la tuyère à aiguille utilisée comme distributeur, d'un frein à bande pour solliciter la turbine et d'un carter avec paroi frontale transparente.

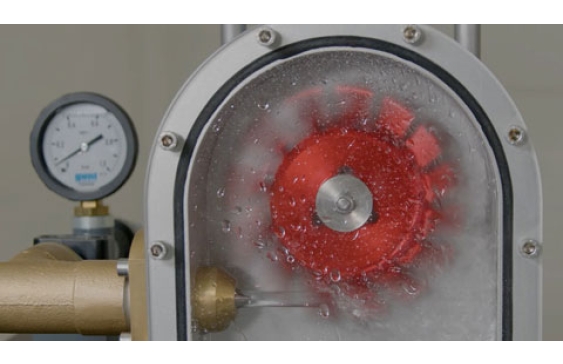

Ainsi, on peut observer l'écoulement de l'eau, la roue Pelton et la tuyère pendant l'opération.
En ajustant l'aiguille de la tuyère, on modifie la section transversale de la tuyère et donc le débit.
Le couple de rotation de la turbine est déterminé à partir de la mesure de force au frein à bande.

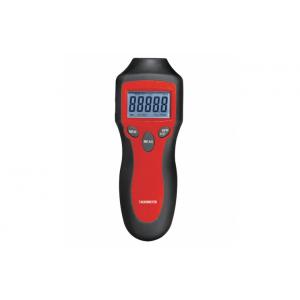

Pour mesurer la vitesse de rotation, il faut un capteur de vitesse de rotation sans contact, p. ex. HM 082.
Un manomètre affiche la pression de l'eau à l'entrée de la turbine.
L'appareil d'essai est positionné sur le plan de travail du module de base HM 150 d'une manière simple et conforme à la sécurité.
L'alimentation en eau et détermination du débit sont également réalisée par HM 150.
Alternativement, l'appareil d'essai peut aussi être opéré par le réseau du laboratoire.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
La turbine Pelton fait partie des turbines à jet libre qui transforment l'énergie de pression de l'eau, entièrement en énergie cinétique au sein du distributeur.
Pendant ce processus, le jet d'eau est accéléré dans une tuyère et est dirigé sur les aubes de la roue Pelton d'une manière tangentielle.
Dans les aubes, le jet d'eau est dévié à presque 180º. L'impulsion du jet d'eau est transmise à la roue Pelton.
Le HM 150.19 est le modèle d'une turbine Pelton qui sert à présenter le fonctionnement d'une turbine à action.
L'appareil d'essai se compose de la roue Pelton, de la tuyère à aiguille utilisée comme distributeur, d'un frein à bande pour solliciter la turbine et d'un carter avec paroi frontale transparente.
Ainsi, on peut observer l'écoulement de l'eau, la roue Pelton et la tuyère pendant l'opération.
En ajustant l'aiguille de la tuyère, on modifie la section transversale de la tuyère et donc le débit.
Le couple de rotation de la turbine est déterminé à partir de la mesure de force au frein à bande.
Pour mesurer la vitesse de rotation, il faut un capteur de vitesse de rotation sans contact, p. ex. HM 082.
Un manomètre affiche la pression de l'eau à l'entrée de la turbine.
L'appareil d'essai est positionné sur le plan de travail du module de base HM 150 d'une manière simple et conforme à la sécurité.
L'alimentation en eau et détermination du débit sont également réalisée par HM 150.
Alternativement, l'appareil d'essai peut aussi être opéré par le réseau du laboratoire.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
Contenu didactique / Essais
- la structure et le fonctionnement d'une turbine Pelton
- détermination du couple de rotation, de la puissance et du rendement

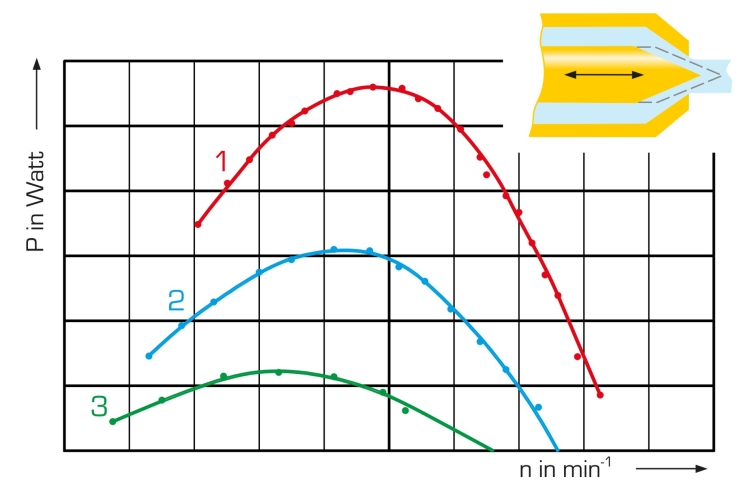

- représentation graphique des courbes caractéristiques pour le couple de rotation, la puissance et le rendement
Les grandes lignes
- Modèle d'une turbine à jet libre Pelton
- Zone de travail visible
- Tuyère avec section transversale ajustable
- Sollicitation par frein à bande
- la structure et le fonctionnement d'une turbine Pelton
- détermination du couple de rotation, de la puissance et du rendement
- représentation graphique des courbes caractéristiques pour le couple de rotation, la puissance et le rendement
Les grandes lignes
- Modèle d'une turbine à jet libre Pelton
- Zone de travail visible
- Tuyère avec section transversale ajustable
- Sollicitation par frein à bande
Caractéristiques techniques
Turbine Pelton
- puissance: 5W à 500min^-1^, env. 30L/min, H=2m
- roue Pelton: 14 aubes, largeur de l'aube: 33,5mm, diamètre extérieur: 132mm
Tuyère à aiguille
- diamètre du jet: 10mm
Plages de mesure
- force de freinage (balance à ressort): 10N
- pression: 0...1bar
Turbine Pelton
- puissance: 5W à 500min^-1^, env. 30L/min, H=2m
- roue Pelton: 14 aubes, largeur de l'aube: 33,5mm, diamètre extérieur: 132mm
Tuyère à aiguille
- diamètre du jet: 10mm
Plages de mesure
- force de freinage (balance à ressort): 10N
- pression: 0...1bar
Informations logistiques
Dimensions et poids
Lxlxh: 400x400x620mm
Poids: env. 15kg
Necessaire au fonctionnement
HM 150 (circuit d'eau fermé) ou raccord d'eau, drain
Liste de livraison
1 appareil d'essai
1 documentation didactique
Lxlxh: 400x400x620mm
Poids: env. 15kg
Necessaire au fonctionnement
HM 150 (circuit d'eau fermé) ou raccord d'eau, drain
Liste de livraison
1 appareil d'essai
1 documentation didactique
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Turbomachines
Techniques > Mécanique des fluides > Machines motrices > Turbines hydrauliques - Pelton
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Turbomachines
Techniques > Energie Environnement > Hydraulique - Eolien > Énergie hydraulique
Poids: 15 Kg Delai de livraison estimé : 5 semaines
