HM 150.07 Théorème de Bernoulli (Réf. 070.15007)

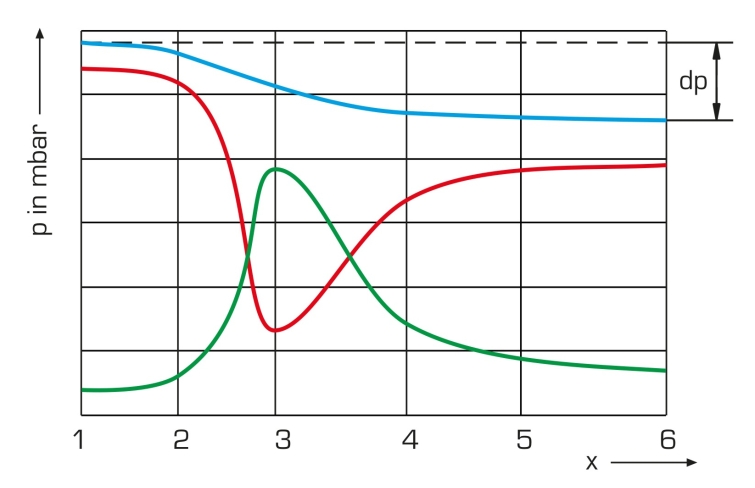

Pressions statiques et répartition de la pression totale le long du tube Venturi
Le théorème de Bernoulli décrit le rapport existant entre la vitesse découlement dun fluide et sa pression.
Ainsi, une augmentation de la vitesse du fluide circulant entraîne une chute de pression statiques et inversement.
La pression totale du fluide reste elle constante.
Léquation de Bernoulli est aussi désignée sous le terme de principe de la conservation de lénergie de lécoulement.

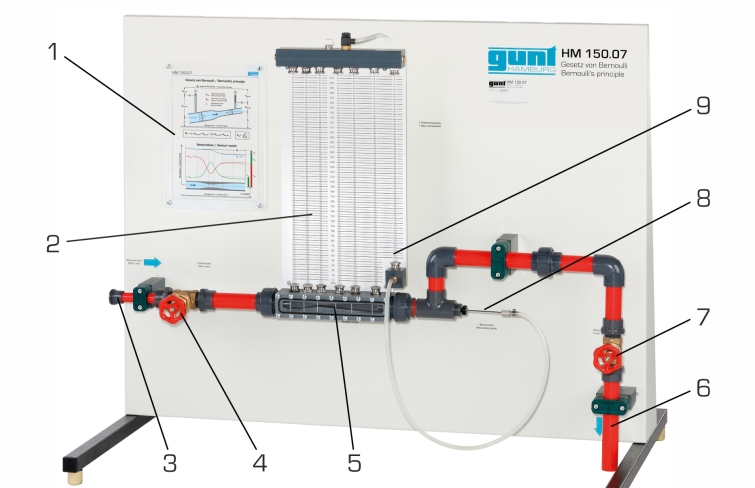

Lappareil dessai HM 150.07 permet de démontrer le théorème de Bernoulli en déterminant les pressions présentes dans un tube de Venturi.
Lappareil dessai comprend une section de tuyau avec un tube de Venturi transparent et un tube de Pitot mobile pour la mesure de la pression totale.
Le tube de Pitot se trouve à lintérieur du tube de Venturi où il subit un déplacement axial.
La position du tube de Pitot peut être observée à laide du panneau transparent du tube de Venturi.
Le tube de Venturi est équipé de points de mesure de la pression pour la détermination des pressions statiques.

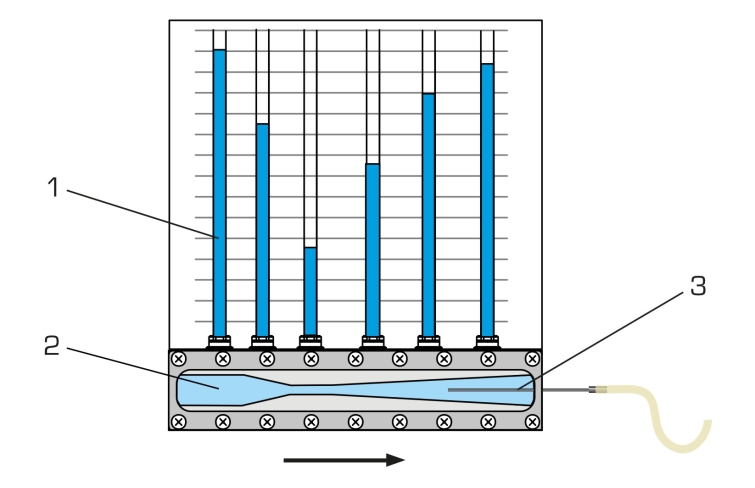

Les pressions sont affichées sur le manomètre à six tubes.
La pression totale est mesurée au moyen dun tube de Pitot et affichée sur un autre manomètre à tube.
Lappareil dessai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
Lalimentation en eau et la mesure du débit se font au moyen du HM 150.
Lappareil dessai peut être également utilisé sur le réseau du laboratoire.

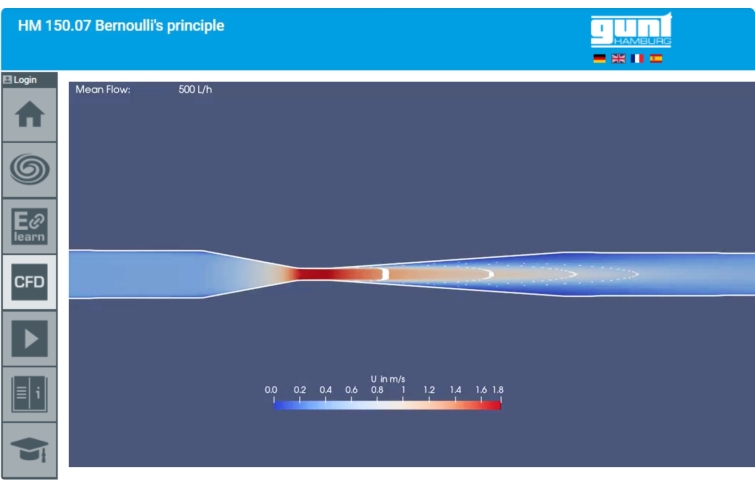

Pour analyser virtuellement le comportement de lécoulement, on utilise souvent dans la pratique des simulations CFD.
Elles permettent par exemple de visualiser lécoulement dans des zones qui ne peuvent pas être visualisées via lessai.
Dans le GUNT Media Center, des visualisations découlement basées sur des calculs CFD sont disponibles en ligne.
Des matériels didactiques multimédias sont également disponibles, y compris un cours dapprentissage en ligne sur la connaissance de base et des calculs.
Des vidéos présentent un essai complet avec la préparation, lexécution et lévaluation.
Des feuilles de travail accompagnées des solutions complètent le matériel didactique.
Ainsi, une augmentation de la vitesse du fluide circulant entraîne une chute de pression statiques et inversement.
La pression totale du fluide reste elle constante.
Léquation de Bernoulli est aussi désignée sous le terme de principe de la conservation de lénergie de lécoulement.
Lappareil dessai HM 150.07 permet de démontrer le théorème de Bernoulli en déterminant les pressions présentes dans un tube de Venturi.
Lappareil dessai comprend une section de tuyau avec un tube de Venturi transparent et un tube de Pitot mobile pour la mesure de la pression totale.
Le tube de Pitot se trouve à lintérieur du tube de Venturi où il subit un déplacement axial.
La position du tube de Pitot peut être observée à laide du panneau transparent du tube de Venturi.
Le tube de Venturi est équipé de points de mesure de la pression pour la détermination des pressions statiques.
Les pressions sont affichées sur le manomètre à six tubes.
La pression totale est mesurée au moyen dun tube de Pitot et affichée sur un autre manomètre à tube.
Lappareil dessai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
Lalimentation en eau et la mesure du débit se font au moyen du HM 150.
Lappareil dessai peut être également utilisé sur le réseau du laboratoire.
Pour analyser virtuellement le comportement de lécoulement, on utilise souvent dans la pratique des simulations CFD.
Elles permettent par exemple de visualiser lécoulement dans des zones qui ne peuvent pas être visualisées via lessai.
Dans le GUNT Media Center, des visualisations découlement basées sur des calculs CFD sont disponibles en ligne.
Des matériels didactiques multimédias sont également disponibles, y compris un cours dapprentissage en ligne sur la connaissance de base et des calculs.
Des vidéos présentent un essai complet avec la préparation, lexécution et lévaluation.
Des feuilles de travail accompagnées des solutions complètent le matériel didactique.
Contenu didactique / Essais
- transformation dénergie lors dun écoulement tubulaire divergent / convergent
- enregistrement de lévolution de la pression dans le tube de Venturi
- détermination de lévolution de la vitesse dans le tube de Venturi
- détermination du coefficient de débit
·reconnaissance des effets de frottement
GUNT Media Center, développement des compétences numériques
- cours dapprentissage en ligne avec connaissances de base et calculs
- simulations CFD préparées pour la visualisation de lécoulement
- vidéos avec présentation détaillée des essais: préparation, exécution, évaluation
- succès dapprentissage assuré grâce aux feuilles de travail numériques
- acquisition dinformations sur des réseaux numériques
Les grandes lignes
- étude et vérification du théorème de Bernoulli
- pressions statiques et répartition de la pression totale le long du tube de Venturi
- visualisation de lécoulement à laide de la technique CFD
- matériel didactique multimédia en ligne dans le GUNT Media Center: cours dapprentissage en ligne, simulations CFD préparées, feuilles de travail, vidéos
Les caractéristiques techniques
Tube de Venturi
- A: 84...338mm²
- angle d'arrivée: 10,5°
- angle de sortie: 4°
Tube de Pitot
- plage de déplacement: 0...200mm
- Ø intérieur: 1mm
Conduits et raccords: PVC
Plages de mesure
- pression:
- 40…455mmCAmmCA (pression statique)
- 90…455mmCAmmCA (pression totale)
- transformation dénergie lors dun écoulement tubulaire divergent / convergent
- enregistrement de lévolution de la pression dans le tube de Venturi
- détermination de lévolution de la vitesse dans le tube de Venturi
- détermination du coefficient de débit
·reconnaissance des effets de frottement
GUNT Media Center, développement des compétences numériques
- cours dapprentissage en ligne avec connaissances de base et calculs
- simulations CFD préparées pour la visualisation de lécoulement
- vidéos avec présentation détaillée des essais: préparation, exécution, évaluation
- succès dapprentissage assuré grâce aux feuilles de travail numériques
- acquisition dinformations sur des réseaux numériques
Les grandes lignes
- étude et vérification du théorème de Bernoulli
- pressions statiques et répartition de la pression totale le long du tube de Venturi
- visualisation de lécoulement à laide de la technique CFD
- matériel didactique multimédia en ligne dans le GUNT Media Center: cours dapprentissage en ligne, simulations CFD préparées, feuilles de travail, vidéos
Les caractéristiques techniques
Tube de Venturi
- A: 84...338mm²
- angle d'arrivée: 10,5°
- angle de sortie: 4°
Tube de Pitot
- plage de déplacement: 0...200mm
- Ø intérieur: 1mm
Conduits et raccords: PVC
Plages de mesure
- pression:
- 40…455mmCAmmCA (pression statique)
- 90…455mmCAmmCA (pression totale)
