Le fait de ralentir, accélérer ou changer la direction dun fluide en écoulement modifie sa vitesse, ce qui entraîne une modification de limpulsion.
Les modifications de limpulsion produisent des forces.
Dans la pratique, on utilise les forces dimpulsion pour transformer lénergie découlement en travail, comme par exemple dans les turbines Pelton.
Avec le HM 150.08, on produit et on étudie les forces dun jet à laide dun jet deau projeté sur un déflecteur interchangeable dont la direction est alors modifiée.

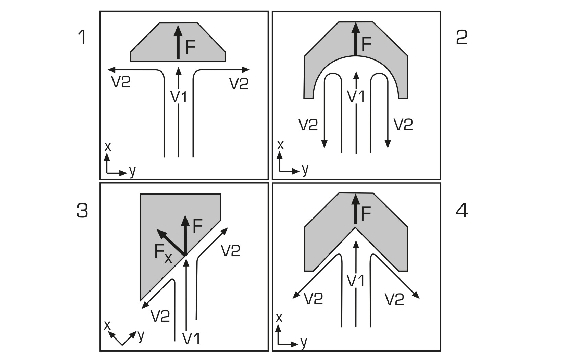

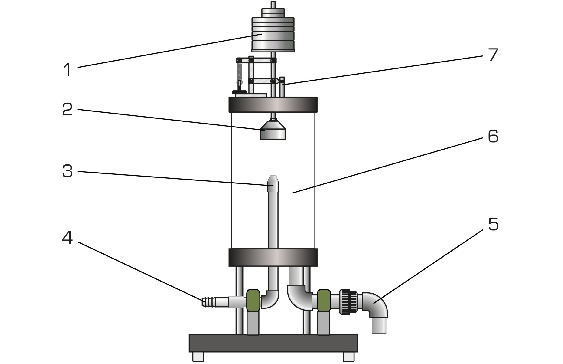

Lappareil dessai comprend un réservoir transparent, une buse, quatre déflecteurs interchangeables avec différents angles de déflexion et une balance chargée de poids.
La force du jet deau est ajustée par le débit.
On étudie au cours des essais limpact de la vitesse découlement et du débit ainsi que des différents angles de déflexion.

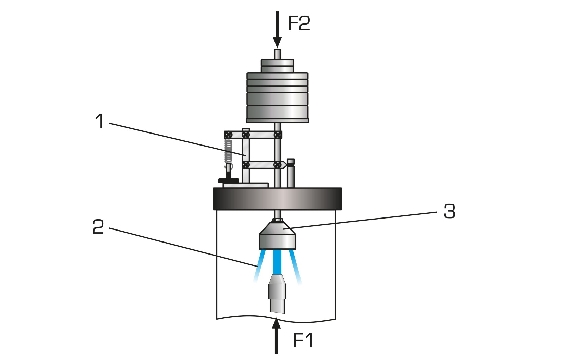

Les intensités des forces du jet produites sont déterminées sur la balance chargée de poids.
En se servant du principe de conservation de limpulsion, on calcule les intensités des forces et on les compare aux mesures.
Lappareil dessai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
Lalimentation en eau et la mesure du débit se font au moyen du HM 150.
Lappareil dessai peut être également utilisé sur le réseau du laboratoire.

Pour analyser virtuellement le comportement de lécoulement, on utilise souvent dans la pratique des simulations CFD.
Elles permettent par exemple de visualiser lécoulement dans des zones qui ne peuvent pas être visualisées via lessai.
Dans le GUNT Media Center, des visualisations découlement basées sur des calculs CFD sont disponibles en ligne.
Des matériels didactiques multimédias sont également disponibles, y compris un cours dapprentissage en ligne sur la connaissance de base et des calculs.
Des vidéos présentent un essai complet avec la préparation, lexécution et lévaluation.
Des feuilles de travail accompagnées des solutions complètent le matériel didactique.

Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Principes de base de la hydrodynamique
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Principes de base physiques et propriétés des fluides
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Hydrodynamique

Poids: 23 Kg
Delai de livraison estimé : 5 semaines
