Ref: EWTGUHM250.05
HM 250.05 Mesure des forces de jet (Réf. 070.25005)
Complément nécessaire: HM 250
Lorsqu´ un fluide en écoulement est ralenti, accéléré ou dévié, la vitesse change, ce qui entraîne une modification de la quantité de mouvement.
Cette modification de la quantité de mouvement se traduit par l´ apparition d´ une force.
Dans la pratique, cet est utilisé, par exemple, pour entraîner une turbine Pelton.

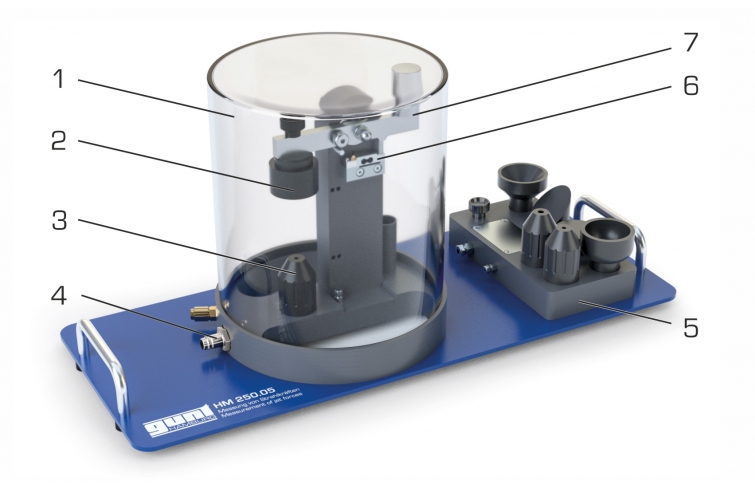

HM 250.05 contient deux buses interchangeables pour la génération d´ un jet d´ eau, qui heurte un déflecteur.
Quatre déflecteurs différents sont disponibles.
Le jet d´ eau génère des forces de jet sur les déflecteurs.
Les forces sont déterminés avec une poutre en flexion.
Un pare-éclaboussure transparent permet parfaite visibilité des essais.
La pré-pression de la buse est mesurée par un raccord de pression dans l´ entrée de la buse.
Les mesures de débit, de pression et de force sont effectuées via le module de base.
On peut ainsi étudier l´ influence de la pré-pression de la buse, des différents angles de déflexion, de la vitesse d´écoulement et du débit.
Les forces théoriques sont calculées à l´ aide du principe de conservation de l´ impulsion et comparées aux mesures.

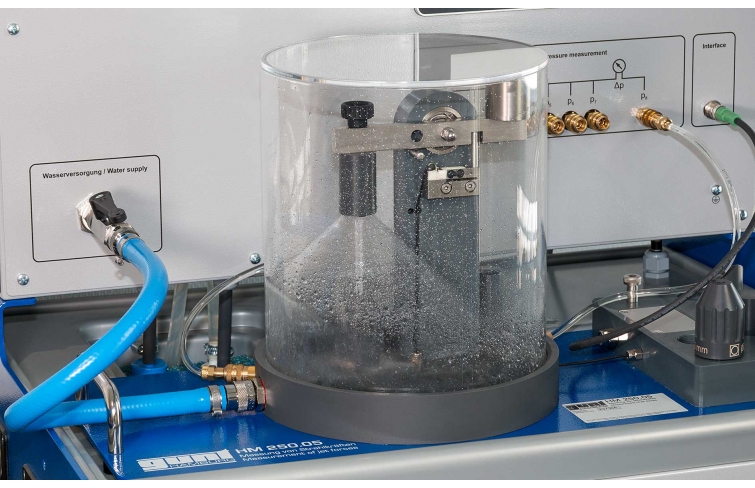

L´ accessoire HM 250.05 se positionne facilement et en toute sécurité sur la surface de travail du module de base HM 250.
La technologie RFID est utilisée pour identifier automatiquement les accessoires, charger le logiciel GUNT approprié et effectuer la configuration automatique du système.

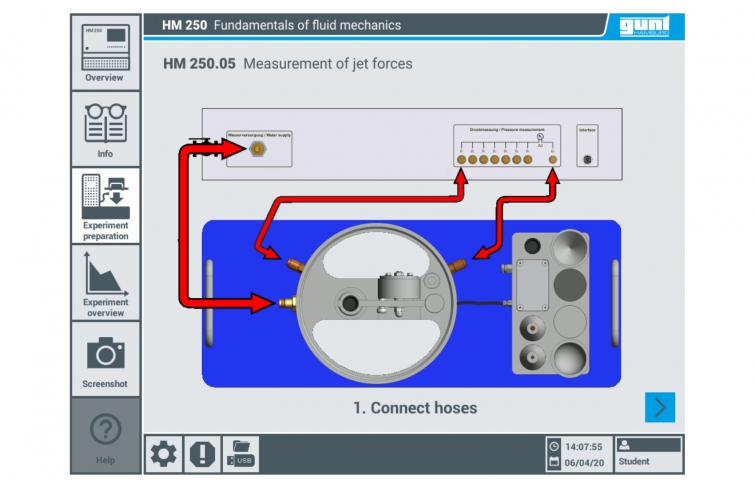

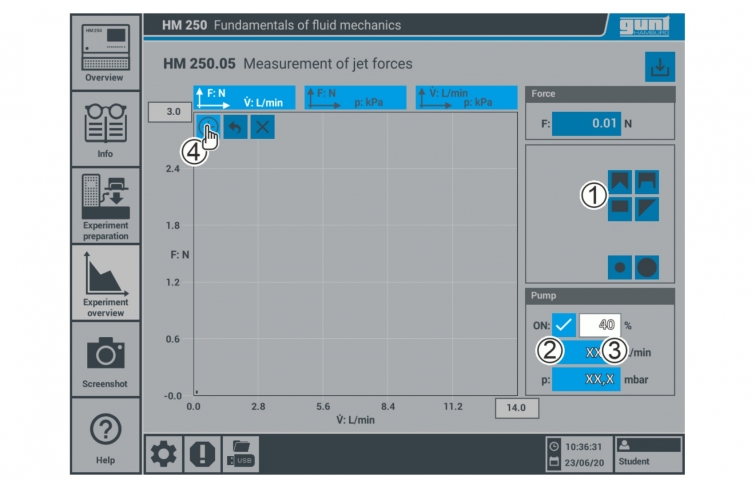

L´ interface utilisateur intuitive guide les tests et affiche les valeurs mesurées sous forme graphique.
Le HM 250 assure l´ alimentation en eau et l´ ajustage du débit.
Cette modification de la quantité de mouvement se traduit par l´ apparition d´ une force.
Dans la pratique, cet est utilisé, par exemple, pour entraîner une turbine Pelton.
HM 250.05 contient deux buses interchangeables pour la génération d´ un jet d´ eau, qui heurte un déflecteur.
Quatre déflecteurs différents sont disponibles.
Le jet d´ eau génère des forces de jet sur les déflecteurs.
Les forces sont déterminés avec une poutre en flexion.
Un pare-éclaboussure transparent permet parfaite visibilité des essais.
La pré-pression de la buse est mesurée par un raccord de pression dans l´ entrée de la buse.
Les mesures de débit, de pression et de force sont effectuées via le module de base.
On peut ainsi étudier l´ influence de la pré-pression de la buse, des différents angles de déflexion, de la vitesse d´écoulement et du débit.
Les forces théoriques sont calculées à l´ aide du principe de conservation de l´ impulsion et comparées aux mesures.
L´ accessoire HM 250.05 se positionne facilement et en toute sécurité sur la surface de travail du module de base HM 250.
La technologie RFID est utilisée pour identifier automatiquement les accessoires, charger le logiciel GUNT approprié et effectuer la configuration automatique du système.
L´ interface utilisateur intuitive guide les tests et affiche les valeurs mesurées sous forme graphique.
Le HM 250 assure l´ alimentation en eau et l´ ajustage du débit.
Contenu didactique / Essais
- application du principe de conservation de l´ impulsion
- mesure des forces de jet
- étude des grandeurs d´ influence des forces de jet
angle de déflexion
pré-pression de buse
vitesse d´écoulement
débit
- application de l´équation de Bernoulli
- logiciel GUNT spécifiquement adapté aux accessoires utilisés

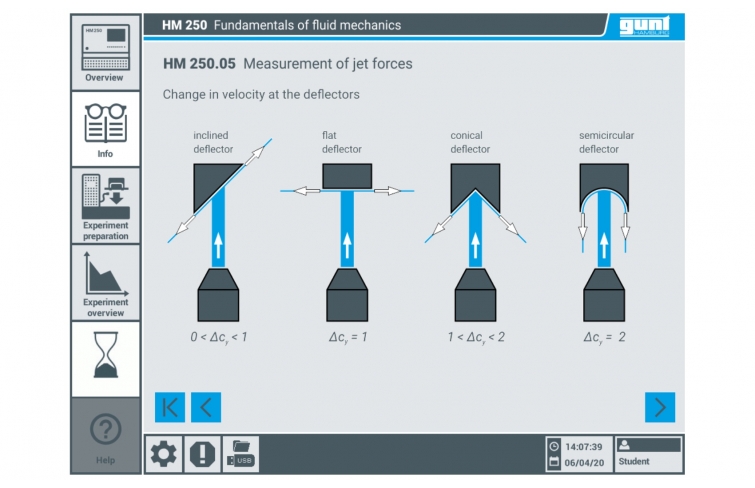

module d´ apprentissage avec principes théoriques de base
description de l´ appareil
préparation aux essais guidés
exécution de cet essai

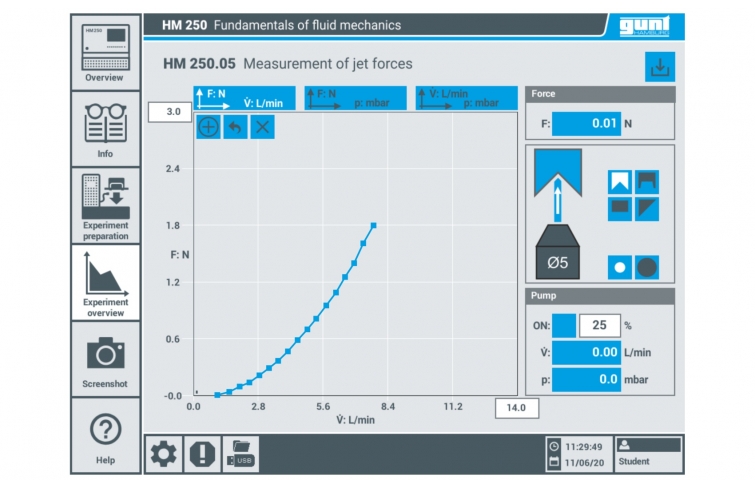

affichage graphique d´évolutions de force
transfert de données via USB pour une utilisation externe polyvalente des valeurs mesurées et des captures d´écran, par exemple l´évaluation dans Excel
différents niveaux d´ utilisateurs sélectionnables
Les grandes lignes
- étude des forces de jet sur des déflecteurs avec différents angles de déflexion
- exécution intuitive des essais via l´écran tactile (HMI)
- un routeur WLAN intégré pour l´ exploitation et le contrôle via un dispositif terminal et pour le ''screen mirroring'' sur 10 terminaux maximum: PC, tablette, smartphone
- l\'b4identification automatique des accessoires grâce à la technologie RFID
- application du principe de conservation de l´ impulsion
- mesure des forces de jet
- étude des grandeurs d´ influence des forces de jet
angle de déflexion
pré-pression de buse
vitesse d´écoulement
débit
- application de l´équation de Bernoulli
- logiciel GUNT spécifiquement adapté aux accessoires utilisés
module d´ apprentissage avec principes théoriques de base
description de l´ appareil
préparation aux essais guidés
exécution de cet essai
affichage graphique d´évolutions de force
transfert de données via USB pour une utilisation externe polyvalente des valeurs mesurées et des captures d´écran, par exemple l´évaluation dans Excel
différents niveaux d´ utilisateurs sélectionnables
Les grandes lignes
- étude des forces de jet sur des déflecteurs avec différents angles de déflexion
- exécution intuitive des essais via l´écran tactile (HMI)
- un routeur WLAN intégré pour l´ exploitation et le contrôle via un dispositif terminal et pour le ''screen mirroring'' sur 10 terminaux maximum: PC, tablette, smartphone
- l\'b4identification automatique des accessoires grâce à la technologie RFID
Caractéristiques techniques

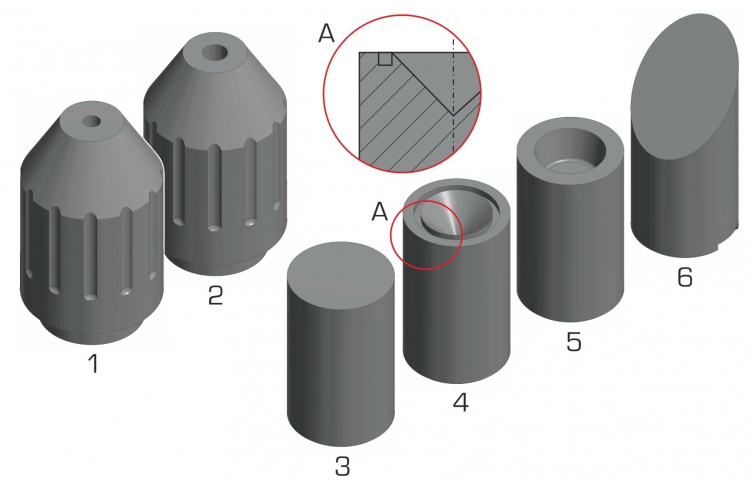

Buses
- matériau: PVC
- Ø 5mm
- Ø 7,1mm
Déflecteurs
- matériau: PVC
- distance buse/déflecteurs: 80mm
- surface plane: 90º
- surface inclinée: 45º/135º
- cavité cône tronqué: 170º
- cavité cône: 135º
Pare-éclaboussure transparent
- matériau: PMMA
- Ø extérieur: 230mm
- hauteur: 250mm
Plages de mesure
- plage de mesure indiquée force: 0...3,3N
- plage de mesure indiquée débit: 0...12L/min
- plage de mesure indiquée pression: 0...0,39bar
Buses
- matériau: PVC
- Ø 5mm
- Ø 7,1mm
Déflecteurs
- matériau: PVC
- distance buse/déflecteurs: 80mm
- surface plane: 90º
- surface inclinée: 45º/135º
- cavité cône tronqué: 170º
- cavité cône: 135º
Pare-éclaboussure transparent
- matériau: PMMA
- Ø extérieur: 230mm
- hauteur: 250mm
Plages de mesure
- plage de mesure indiquée force: 0...3,3N
- plage de mesure indiquée débit: 0...12L/min
- plage de mesure indiquée pression: 0...0,39bar
Informations logistiques
Dimensions et poids
Lxlxh: 650x260x300mm
Poids: env. 8kg
Lxlxh: 650x260x300mm
Poids: env. 8kg
