Ref: EWTGUHM150.18
HM 150.18 Essai d'Osborne Reynolds (Réf. 070.15018)

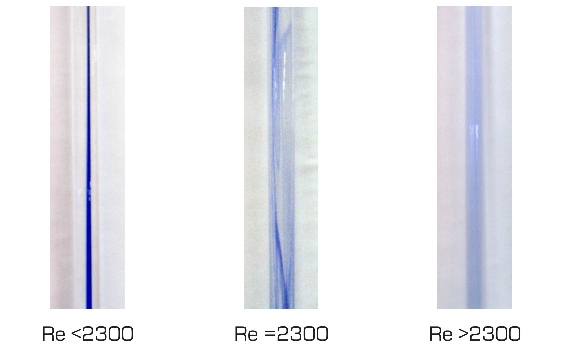

Visualisation d'un écoulement laminaire et d'un écoulement turbulent
Un écoulement laminaire et un écoulement turbulent sont représentés durant lessai dOsborne Reynolds.
On peut alors observer, à partir dune vitesse seuil, la transition entre écoulement laminaire et écoulement turbulent.
Pour déterminer si un écoulement est laminaire ou turbulent, on utilise le nombre de Reynolds.
Avec le HM 150.18, les lignes de courant des écoulements laminaire et turbulent sont représentées en couleur grâce à linjection dun produit de contraste (encre).
Les résultats de lessai permettent de déterminer le nombre de Reynolds critique.

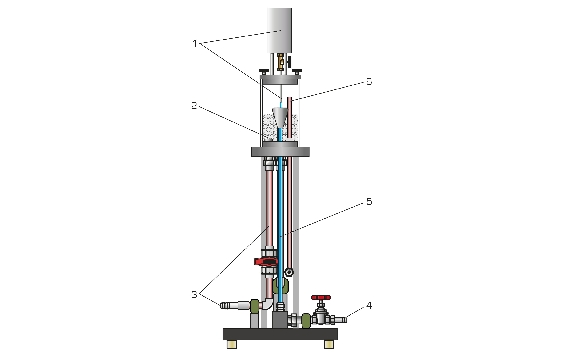

Lappareil dessai est composé dune section de tuyau transparente où sécoule de leau avec une arrivée optimisée.
Une soupape permet dajuster le débit dans la section de tuyau.
On injecte de lencre dans leau qui circule.
Une couche de billes de verre à lintérieur du réservoir darrivée assure lhomogénéité de lécoulement et limite la formation de tourbillons.
Lappareil dessai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
Lalimentation en eau et la mesure du débit se font au moyen du HM 150.
Lappareil dessai peut être également utilisé sur le réseau du laboratoire.
Pour analyser virtuellement le comportement de lécoulement, on utilise souvent dans la pratique des simulations CFD.
Elles permettent par exemple de visualiser lécoulement dans des zones qui ne peuvent pas être visualisées via lessai.
Dans le GUNT Media Center, des visualisations découlement basées sur des calculs CFD sont disponibles en ligne.
Des matériels didactiques multimédias sont également disponibles, y compris un cours dapprentissage en ligne sur la connaissance de base et des calculs.
Des vidéos présentent un essai complet avec la préparation, lexécution et lévaluation.
Des feuilles de travail accompagnées des solutions complètent le matériel didactique.
On peut alors observer, à partir dune vitesse seuil, la transition entre écoulement laminaire et écoulement turbulent.
Pour déterminer si un écoulement est laminaire ou turbulent, on utilise le nombre de Reynolds.
Avec le HM 150.18, les lignes de courant des écoulements laminaire et turbulent sont représentées en couleur grâce à linjection dun produit de contraste (encre).
Les résultats de lessai permettent de déterminer le nombre de Reynolds critique.
Lappareil dessai est composé dune section de tuyau transparente où sécoule de leau avec une arrivée optimisée.
Une soupape permet dajuster le débit dans la section de tuyau.
On injecte de lencre dans leau qui circule.
Une couche de billes de verre à lintérieur du réservoir darrivée assure lhomogénéité de lécoulement et limite la formation de tourbillons.
Lappareil dessai est positionné aisément et en toute sécurité, sur le plan de travail du module de base HM 150.
Lalimentation en eau et la mesure du débit se font au moyen du HM 150.
Lappareil dessai peut être également utilisé sur le réseau du laboratoire.
Pour analyser virtuellement le comportement de lécoulement, on utilise souvent dans la pratique des simulations CFD.
Elles permettent par exemple de visualiser lécoulement dans des zones qui ne peuvent pas être visualisées via lessai.
Dans le GUNT Media Center, des visualisations découlement basées sur des calculs CFD sont disponibles en ligne.
Des matériels didactiques multimédias sont également disponibles, y compris un cours dapprentissage en ligne sur la connaissance de base et des calculs.
Des vidéos présentent un essai complet avec la préparation, lexécution et lévaluation.
Des feuilles de travail accompagnées des solutions complètent le matériel didactique.
Contenu didactique / Essais
- visualisation de lécoulement laminaire
- visualisation de la zone de transition
- visualisation de lécoulement turbulent
- détermination du nombre de Reynolds critique
GUNT Media Center, développement des compétences numériques
- cours dapprentissage en ligne avec connaissances de base et calculs
- simulations CFD préparées pour la visualisation de lécoulement
- vidéos avec présentation détaillée des essais: préparation, exécution, évaluation
- succès dapprentissage assuré grâce aux feuilles de travail numériques
- acquisition dinformations sur des réseaux numériques
Les grandes lignes
- visualisation dun écoulement laminaire et dun écoulement turbulent avec de lencre
- détermination du nombre de Reynolds critique
- essai classique selon le modèle du physicien britannique Osborne Reynolds
- visualisation de lécoulement à laide de la technique CFD
- matériel didactique multimédia en ligne dans le GUNT Media Center: cours dapprentissage en ligne, simulations CFD préparées, feuilles de travail, vidéos
Caractéristiques techniques
Réservoir darrivée
- volume: 2200mL
Section de tuyau
- longueur: 675mm
- Ø intérieur: 10mm
Réservoir dencre
- volume: env. 250mL
- visualisation de lécoulement laminaire
- visualisation de la zone de transition
- visualisation de lécoulement turbulent
- détermination du nombre de Reynolds critique
GUNT Media Center, développement des compétences numériques
- cours dapprentissage en ligne avec connaissances de base et calculs
- simulations CFD préparées pour la visualisation de lécoulement
- vidéos avec présentation détaillée des essais: préparation, exécution, évaluation
- succès dapprentissage assuré grâce aux feuilles de travail numériques
- acquisition dinformations sur des réseaux numériques
Les grandes lignes
- visualisation dun écoulement laminaire et dun écoulement turbulent avec de lencre
- détermination du nombre de Reynolds critique
- essai classique selon le modèle du physicien britannique Osborne Reynolds
- visualisation de lécoulement à laide de la technique CFD
- matériel didactique multimédia en ligne dans le GUNT Media Center: cours dapprentissage en ligne, simulations CFD préparées, feuilles de travail, vidéos
Caractéristiques techniques
Réservoir darrivée
- volume: 2200mL
Section de tuyau
- longueur: 675mm
- Ø intérieur: 10mm
Réservoir dencre
- volume: env. 250mL
Informations logistiques
Dimensions et poids
Lxlxh: 400x400x1140mm
Poids: env. 16kg
Nécessaire pour le fonctionnement
HM 150 (circuit deau fermé) ou raccord deau, drain;
PC ou accès en ligne recommandé
Lxlxh: 400x400x1140mm
Poids: env. 16kg
Nécessaire pour le fonctionnement
HM 150 (circuit deau fermé) ou raccord deau, drain;
PC ou accès en ligne recommandé
