Ref: EWTGUHM250.01

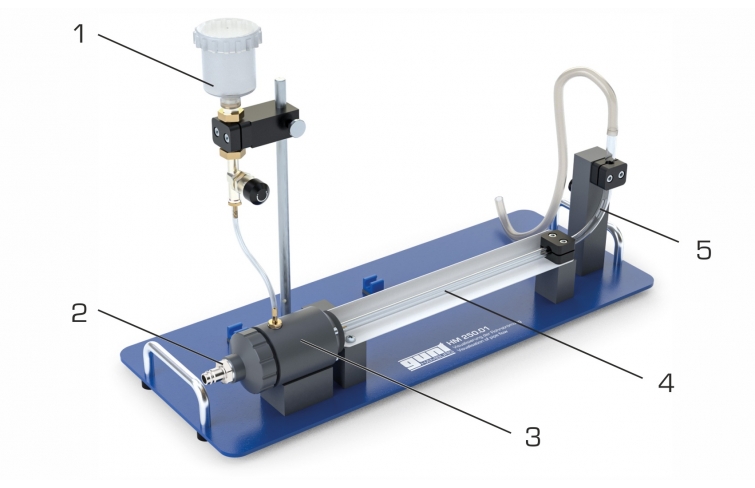

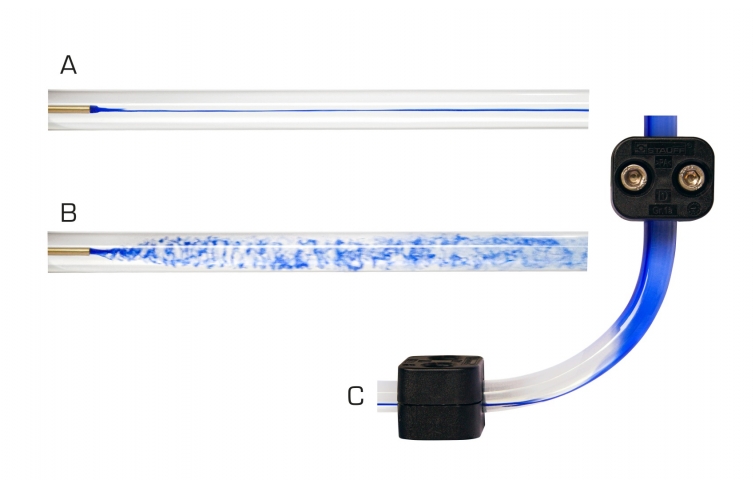

HM 250.01 Visualisation de l’écoulement tubulaire (Réf. 070.25001)
Complément nécessaire: HM 250
La série d´ appareil HM 250 ''GUNT-Fluid Line'' offre une approche expérimentale très complète des principes de base de la mécanique des fluides.
Le module de base HM 250 fournit le matériel de base via une technologie d´économie d´énergie et d´ eau pour chacun des essais individuels: un circuit d´ eau fermé avec un dispositif de chauffage intégré, une surface de travail pour les différents appareils d´ essai et un collecteur de gouttes d´ eau.
Pour le refroidissement de l´ eau, des raccordements pour une alimentation en eau d´ un laboratoire sont inclus.
Le module de base fournit également la technique de mesure, de commande et de régulation ainsi que les systèmes de communication.
Un vaste choix d´ appareils d´ essai, disponibles en tant qu´ accessoires offrant un cours complet sur les principes de base de la mécanique des fluides.
Les accessoires se positionnent facilement et en toute sécurité sur la surface de travail du module de base.
Une fois mis en place, le module de base identifie l´ accessoire respectif grâce à une interface RFID électronique sans contact, sélectionne automatiquement le logiciel approprié dans l´ API et effectue la configuration automatique du système.

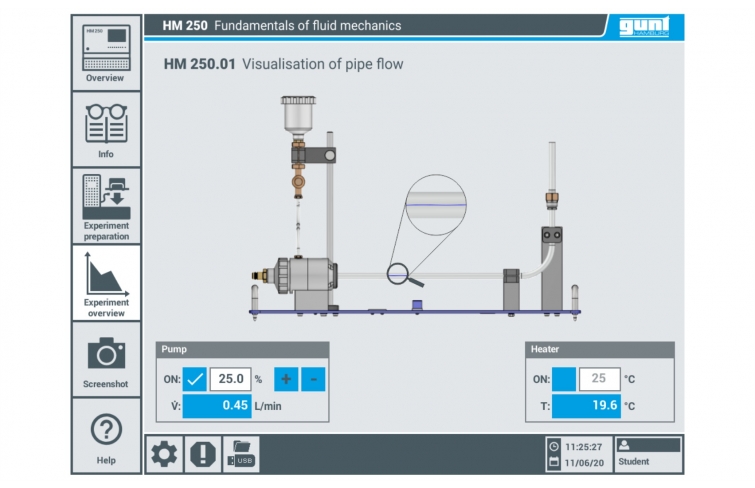

L´ appareils d´ essai est commandé par un écran tactile avec une interface utilisateur intuitive.
Cela comprend une préparation d´ essai guidée pour le raccordement des différents éléments des accessoires ainsi qu´ une purge d´ air automatique des sections d´ essai et des raccords de mesure de pression.
De plus, des modules d´ apprentissage avec principes théoriques de base aux différentes thématiques des essais sont affichés.
Une fonction d´ aide est disponible pour l´ exécution des essais, qui visualise l´ exécution en différentes étapes.
Les valeurs de mesure sont affichées graphique sur l´ interface utilisateur de l´écran tactile.
Les valeurs de mesure peuvent être transmises via une interface USB à un PC et ensuite être lues et enregistrées sur le PC (par ex. sous MS Excel).
Grâce à un routeur WLAN intégré, l´ appareils d´ essai peut en outre être commandée et exploitée par un dispositif terminal et l´ interface utilisateur peut être affichée sur 10 terminaux au maximum (''screen mirroring'').
Le module de base HM 250 fournit le matériel de base via une technologie d´économie d´énergie et d´ eau pour chacun des essais individuels: un circuit d´ eau fermé avec un dispositif de chauffage intégré, une surface de travail pour les différents appareils d´ essai et un collecteur de gouttes d´ eau.
Pour le refroidissement de l´ eau, des raccordements pour une alimentation en eau d´ un laboratoire sont inclus.
Le module de base fournit également la technique de mesure, de commande et de régulation ainsi que les systèmes de communication.
Un vaste choix d´ appareils d´ essai, disponibles en tant qu´ accessoires offrant un cours complet sur les principes de base de la mécanique des fluides.
Les accessoires se positionnent facilement et en toute sécurité sur la surface de travail du module de base.
Une fois mis en place, le module de base identifie l´ accessoire respectif grâce à une interface RFID électronique sans contact, sélectionne automatiquement le logiciel approprié dans l´ API et effectue la configuration automatique du système.
L´ appareils d´ essai est commandé par un écran tactile avec une interface utilisateur intuitive.
Cela comprend une préparation d´ essai guidée pour le raccordement des différents éléments des accessoires ainsi qu´ une purge d´ air automatique des sections d´ essai et des raccords de mesure de pression.
De plus, des modules d´ apprentissage avec principes théoriques de base aux différentes thématiques des essais sont affichés.
Une fonction d´ aide est disponible pour l´ exécution des essais, qui visualise l´ exécution en différentes étapes.
Les valeurs de mesure sont affichées graphique sur l´ interface utilisateur de l´écran tactile.
Les valeurs de mesure peuvent être transmises via une interface USB à un PC et ensuite être lues et enregistrées sur le PC (par ex. sous MS Excel).
Grâce à un routeur WLAN intégré, l´ appareils d´ essai peut en outre être commandée et exploitée par un dispositif terminal et l´ interface utilisateur peut être affichée sur 10 terminaux au maximum (''screen mirroring'').
Contenu didactique / Essais
- logiciel GUNT avec des contenus adaptés aux différents accessoires avec
info: description de l´ appareil et module d´ apprentissage avec principes théoriques de base
préparation de l´ essai: montage expérimental guidé et purge d´ air automatique de section d´ essai
aperçu de l´ essai: enregistrement digital des valeurs de mesure avec affichage graphique
prendre des captures d´écran
fonction d´ aide détaillée pour l´ exécution d´ essai
transfert de données via USB pour une utilisation externe polyvalente des valeurs mesurées et des captures d´écran
- ''screen mirroring'', mise en miroir de l´ interface utilisateur sur 10 terminaux maximum
navigation dans le menu indépendante de la surface affichée sur l´écran tactile du module de base
différents niveaux d´ utilisateurs sélectionnables sur le terminal: pour l´ observation des essais ou pour la commande et l´ utilisation de l´ appareil d´ essai avec affichage de valeurs additionnelles
Les grandes lignes
- exécution intuitive des essais via l´écran tactile (HMI)
- un routeur WLAN intégré pour l´ exploitation et le contrôle via un dispositif terminal et pour le ''screen mirroring'' sur 10 terminaux maximum: PC, tablette, smartphone
- l´ identification automatique des accessoires grâce à la technologie RFID
- techniques d´économie d´énergie et d´ eau, montage peu encombrante
- logiciel GUNT avec des contenus adaptés aux différents accessoires avec
info: description de l´ appareil et module d´ apprentissage avec principes théoriques de base
préparation de l´ essai: montage expérimental guidé et purge d´ air automatique de section d´ essai
aperçu de l´ essai: enregistrement digital des valeurs de mesure avec affichage graphique
prendre des captures d´écran
fonction d´ aide détaillée pour l´ exécution d´ essai
transfert de données via USB pour une utilisation externe polyvalente des valeurs mesurées et des captures d´écran
- ''screen mirroring'', mise en miroir de l´ interface utilisateur sur 10 terminaux maximum
navigation dans le menu indépendante de la surface affichée sur l´écran tactile du module de base
différents niveaux d´ utilisateurs sélectionnables sur le terminal: pour l´ observation des essais ou pour la commande et l´ utilisation de l´ appareil d´ essai avec affichage de valeurs additionnelles
Les grandes lignes
- exécution intuitive des essais via l´écran tactile (HMI)
- un routeur WLAN intégré pour l´ exploitation et le contrôle via un dispositif terminal et pour le ''screen mirroring'' sur 10 terminaux maximum: PC, tablette, smartphone
- l´ identification automatique des accessoires grâce à la technologie RFID
- techniques d´économie d´énergie et d´ eau, montage peu encombrante
Caractéristiques techniques
Pompe
- puissance absorbée: 50W
- débit de refoulement max.: 15L/min
- hauteur de refoulement max.: 12m
Pompe, purge d´ air
- puissance absorbée: 25W
- débit de refoulement max.: 10L/min
- hauteur de refoulement max.: 5m
Dispositif de chauffage
- puissance absorbée: 800W
Réservoir de stockage
- volume: env. 10L
Plages de mesure
- débit: 0...15L/min
- température: 0...70ºC
- pression: 1x 0...1bar, 1x 0...200mbar, 1x 0...50mbar
230V, 50Hz, 1 phase
Pompe
- puissance absorbée: 50W
- débit de refoulement max.: 15L/min
- hauteur de refoulement max.: 12m
Pompe, purge d´ air
- puissance absorbée: 25W
- débit de refoulement max.: 10L/min
- hauteur de refoulement max.: 5m
Dispositif de chauffage
- puissance absorbée: 800W
Réservoir de stockage
- volume: env. 10L
Plages de mesure
- débit: 0...15L/min
- température: 0...70ºC
- pression: 1x 0...1bar, 1x 0...200mbar, 1x 0...50mbar
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 730x610x680mm
Poids: env. 42kg
Necessaire au fonctionnement
230V, 50/60Hz, 1 phase
Lxlxh: 730x610x680mm
Poids: env. 42kg
Necessaire au fonctionnement
230V, 50/60Hz, 1 phase
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Principes de base physiques et propriétés des fluides
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Principes de base de la hydrodynamique
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Hydrodynamique
Poids: 5.2 Kg Delai de livraison estimé : 16 semaines
