HM 250.02 Mesure du profil d’écoulement (Réf. 070.25002)
Complément nécessaire: HM 250

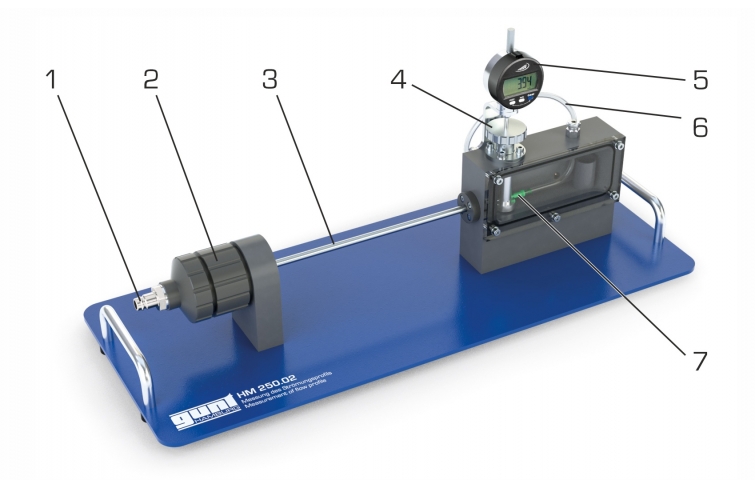

Le HM 250.02 est utilisé pour étudier le profil d´écoulement. Il est ainsi possible de mesurer les différences dans la formation de l´écoulement.
L´ appareil d´ essai se compose d´ une section de tuyau avec une section d´ entrée conique.
Lors de l´ essai, l´écoulement est accéléré dans la section d´ entrée conique.
Le profil d´écoulement se forme dans la section de tuyau suivante.

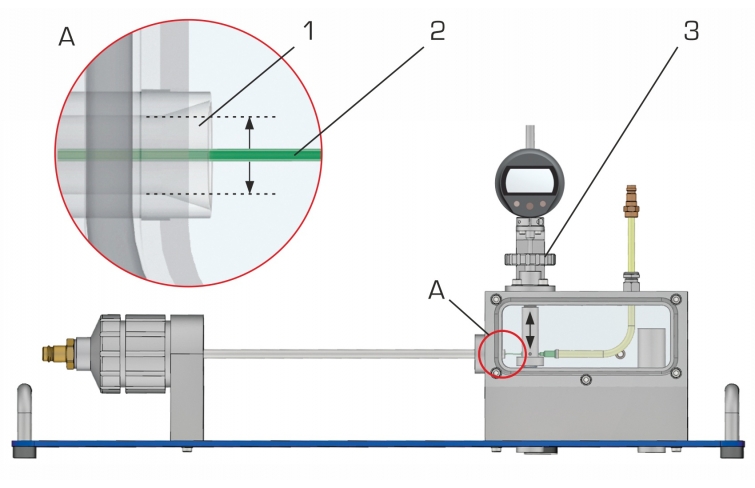

A l´ extrémité de la section de tuyau, un tube de Prandtl déplaçable verticalement avance dans l´écoulement.
La position du tube de Prandtl est déterminée à l´ aide d´ un comparateur à cadran numérique et ajustée avec un réglage fin.
Le tube de Prandtl mesure les pressions dynamiques à différentes positions du diamètre de la section de tuyau.
Le profil de vitesse est alors déterminé à partir des pressions dynamiques mesurées.
La section de tuyau débouche dans un réservoir de stabilisation avec une paroi frontale transparente, qui permet d´ observer le dispositif de mesure.
En outre, l´ influence de la viscosité sur la formation de l´écoulement peut être étudiée.
Pour cela, l´ eau est chauffée à l´ aide d´ un réchauffeur intégré au module de base, ce qui permet de modifier la viscosité.
L´ accessoire HM 250.02 se positionne facilement et en toute sécurité sur la surface de travail du module de base HM 250.
La technologie RFID est utilisée pour identifier automatiquement les accessoires, charger le logiciel GUNT approprié et effectuer la configuration automatique du système.
L´ interface utilisateur intuitive guide les tests et affiche les valeurs mesurées sous forme graphique.
L´ alimentation en eau ainsi que les ajustages du débit et de la température s´ effectuent via le module de base.
Les mesures de débit, de pression et de température sont également effectuées via le module de base.
L´ appareil d´ essai se compose d´ une section de tuyau avec une section d´ entrée conique.
Lors de l´ essai, l´écoulement est accéléré dans la section d´ entrée conique.
Le profil d´écoulement se forme dans la section de tuyau suivante.
A l´ extrémité de la section de tuyau, un tube de Prandtl déplaçable verticalement avance dans l´écoulement.
La position du tube de Prandtl est déterminée à l´ aide d´ un comparateur à cadran numérique et ajustée avec un réglage fin.
Le tube de Prandtl mesure les pressions dynamiques à différentes positions du diamètre de la section de tuyau.
Le profil de vitesse est alors déterminé à partir des pressions dynamiques mesurées.
La section de tuyau débouche dans un réservoir de stabilisation avec une paroi frontale transparente, qui permet d´ observer le dispositif de mesure.
En outre, l´ influence de la viscosité sur la formation de l´écoulement peut être étudiée.
Pour cela, l´ eau est chauffée à l´ aide d´ un réchauffeur intégré au module de base, ce qui permet de modifier la viscosité.
L´ accessoire HM 250.02 se positionne facilement et en toute sécurité sur la surface de travail du module de base HM 250.
La technologie RFID est utilisée pour identifier automatiquement les accessoires, charger le logiciel GUNT approprié et effectuer la configuration automatique du système.
L´ interface utilisateur intuitive guide les tests et affiche les valeurs mesurées sous forme graphique.
L´ alimentation en eau ainsi que les ajustages du débit et de la température s´ effectuent via le module de base.
Les mesures de débit, de pression et de température sont également effectuées via le module de base.
Contenu didactique / Essais
- représentation du profil d´écoulement
- détermination d´ une vitesse d´écoulement locale et d´ une vitesse d´écoulement moyenne
- influence du nombre de Reynolds sur le profil d´écoulement
- identification des différences entre la formation de l´écoulement laminaire et la formation de l´écoulement turbulent
- frottement du tube / contrainte de cisaillement
- identification des conditions limites sur la formation du profil d´écoulement
- étudier l´ influence de la température sur la formation de l´écoulement
- logiciel GUNT spécifiquement adapté aux accessoires utilisés
module d´ apprentissage avec principes théoriques de base
description de l´ appareil
préparation aux essais guidés
exécution de cet essai

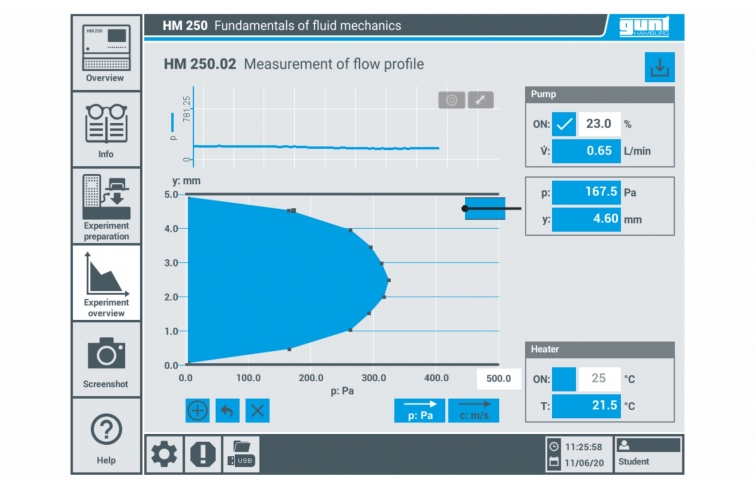

affichage graphique du profil d´écoulement
transfert de données via USB pour une utilisation externe polyvalente des valeurs mesurées et des captures d´écran, par exemple l´évaluation dans Excel
- différents niveaux d´ utilisateurs sélectionnables
Les grandes lignes
- représentation des profils d´écoulement laminaire et turbulent
- exécution intuitive des essais via l´écran tactile (HMI)
- un routeur WLAN intégré pour l´ exploitation et le contrôle via un dispositif terminal et pour le ''screen mirroring'' sur 10 terminaux maximum: PC, tablette, smartphone
- l´ identification automatique des accessoires grâce à la technologie RFID
- représentation du profil d´écoulement
- détermination d´ une vitesse d´écoulement locale et d´ une vitesse d´écoulement moyenne
- influence du nombre de Reynolds sur le profil d´écoulement
- identification des différences entre la formation de l´écoulement laminaire et la formation de l´écoulement turbulent
- frottement du tube / contrainte de cisaillement
- identification des conditions limites sur la formation du profil d´écoulement
- étudier l´ influence de la température sur la formation de l´écoulement
- logiciel GUNT spécifiquement adapté aux accessoires utilisés
module d´ apprentissage avec principes théoriques de base
description de l´ appareil
préparation aux essais guidés
exécution de cet essai
affichage graphique du profil d´écoulement
transfert de données via USB pour une utilisation externe polyvalente des valeurs mesurées et des captures d´écran, par exemple l´évaluation dans Excel
- différents niveaux d´ utilisateurs sélectionnables
Les grandes lignes
- représentation des profils d´écoulement laminaire et turbulent
- exécution intuitive des essais via l´écran tactile (HMI)
- un routeur WLAN intégré pour l´ exploitation et le contrôle via un dispositif terminal et pour le ''screen mirroring'' sur 10 terminaux maximum: PC, tablette, smartphone
- l´ identification automatique des accessoires grâce à la technologie RFID
Caractéristiques techniques
Section de tuyau
- longueur: 310mm
- Ø intérieur: 5mm
- entrée conique angle: 36º
- matériau: acier inoxydable
Dispositif de mesure avec tube de Prandtl déplaçable verticalement
- tube de Prandtl, Ø extérieur: 0,8mm, Ø intérieur: 0,57mm, matériau: acier inoxydable, polypropylène
comparateur à cadran, numérique
- plage de déplacement: 12,5mm
- résolution: 0,01mm
- tige de serrage: Ø 0,8mm
- écran LCD
- sortie de données: RS 232
Plages de mesure
- plage de mesure indiquée débit: 0...5,5L/min
- plage de mesure indiquée pression: 0...150mbar
- plage de mesure indiquée température: 0...50ºC
Section de tuyau
- longueur: 310mm
- Ø intérieur: 5mm
- entrée conique angle: 36º
- matériau: acier inoxydable
Dispositif de mesure avec tube de Prandtl déplaçable verticalement
- tube de Prandtl, Ø extérieur: 0,8mm, Ø intérieur: 0,57mm, matériau: acier inoxydable, polypropylène
comparateur à cadran, numérique
- plage de déplacement: 12,5mm
- résolution: 0,01mm
- tige de serrage: Ø 0,8mm
- écran LCD
- sortie de données: RS 232
Plages de mesure
- plage de mesure indiquée débit: 0...5,5L/min
- plage de mesure indiquée pression: 0...150mbar
- plage de mesure indiquée température: 0...50ºC
Informations logistiques
Dimensions et poids
Lxlxh: 650x260x300mm
Poids: env. 5,2kg
Lxlxh: 650x260x300mm
Poids: env. 5,2kg
