Ref: EWTGUMT156
MT 156 Montage de robinet-vanne à coin et soupape à tête inclinée (Réf. 051.15600)
Montage, démontage et entretien de la robinetterie industrielle
Des températures de service jusqu'à 200°C sont possibles.

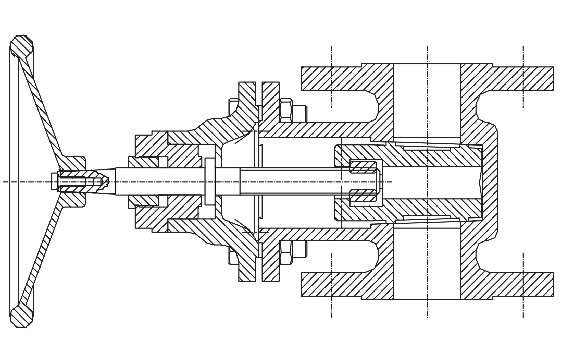

Les robinets-vannes à coin de ce modèle sont actionnés par une tige avec volant.

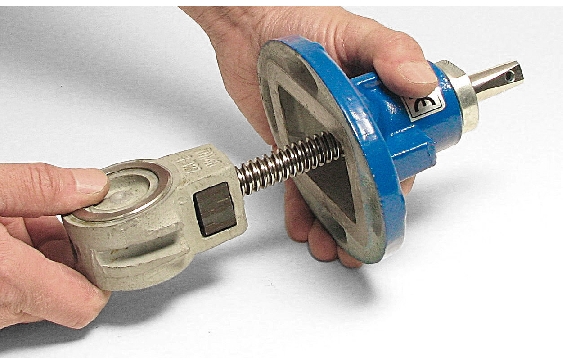

Lors de la fermeture, le robinet-vanne est pressé par l'écrou de tige contre les bagues d'étanchéité se trouvant dans le corps de vanne.
Les soupapes à tête inclinée constituent un organe de robinetterie typique dans le domaine des conduites d'eau potable.
Elles sont également utilisées dans de nombreux domaines industriels et sont conçues pour les fluides neutres liquides et gazeux.
En version acier inoxydable, elles conviennent aussi pour les fluides faiblement et fortement agressifs.
Ces soupapes permettent datteindre des débits élevés et sont insensibles aux fluides légèrement encrassés et de haute viscosité.

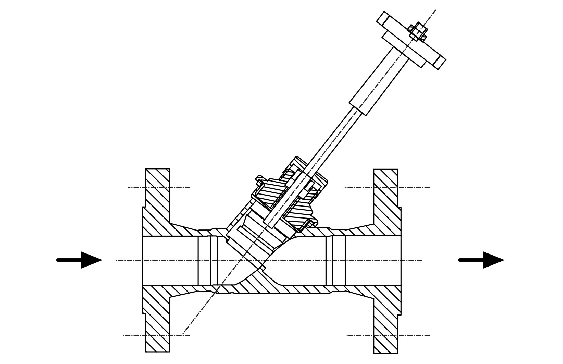

La tige de soupape est habituellement disposée selon un angle de 45° par rapport au sens d'écoulement.
En raison de leur profil d'écoulement favorable dans la section de passage, les soupapes à tête inclinée engendrent des pertes de charge nettement plus faibles que les robinets à soupape à siège droit ou les soupapes d'équerre.
Le kit de travaux pratiques MT 156 fait partie de la démarche pratique GUNT pour le montage, lentretien et la réparation, conçue pour les écoles de formation professionnelle et les centres de formation en entreprise.
Le lien étroit entre les contenus pédagogiques théoriques et pratiques est très accessible.
Le système de montage MT 156 permet de monter et de démonter deux éléments de robinetterie typiques.
L'élève apprend à connaître tous les composants et leur mode de fonctionnement.
Les pièces détachées sont disposées de façon structurée et protégée dans une caisse à outils.
Lélève peut sexercer au montage et au démontage systématiques d'un organe d'arrêt.
La documentation didactique décrit de manière détaillée les différentes étapes de travail et fournit des informations complémentaires sur le domaine d'utilisation, le mode de fonctionnement et la structure des éléments de robinetterie.
- structure et fonctionnement d'un robinet-vanne à coin
- structure et fonctionnement d'une soupape à tête inclinée
- montage et démontage, également à des fins dentretien et de réparation
- remplacement de différents composants (par ex. joint d'étanchéité)
- comparaison de 2 éléments de robinetterie différents
- lecture et compréhension de dessins techniques et de leurs modes d'emploi
- test d'étanchéité (avec le banc d'essai hydraulique de robinetteries MT 162)
Les grandes lignes
- Montages expérimentaux conformes à la pratique: robinet-vanne à coin et soupape à tête inclinée
- Documentation étendue et de structure moderne
Robinet-vanne à coin avec raccords à brides
- DN40, PN10
- matériaux: corps, couvercle, coin: fonte grise / tige, surfaces d'étanchéité du corps et du coin: acier inoxydable / bagues d'étoupage: graphite
Soupape à tête inclinée avec raccords à brides
- DN25, PN16
- matériaux: corps: acier inoxydable; pièces métalliques intérieures: acier inoxydable; joints d'étanchéité: PTFE
Lxlxh: 720x360x310mm (caisse)
Poids: env. 35kg
Liste de livraison
1 kit (robinet-vanne à coin)
1 kit (soupape à tête inclinée)
1 jeu doutils
1 jeu de petites pièces
1 caisse à outils avec mousse de protection
1 documentation didactique incluant: la description technique du système, la liste et les dessins complets des pièces détachées, la description des procédures de montage et de démontage, également en relation avec des opérations de réparation
