MT 162 Banc d'essai hydraulique de robinetteries (Réf. 051.16200)
Le système MT 162 sert à l'essai de mise en pression sur robinetteries: soupapes, vannes, robinets, clapets.
Il est vérifié si la robinetterie à contrôler s´ ouvre et se ferme facilement sous pression et si le corps et les joints d'étanchéité résistent à la pression d'essai.

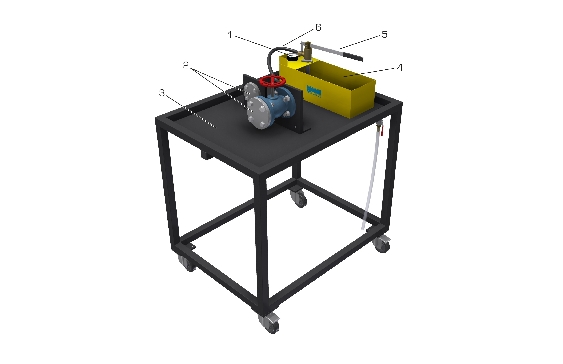

Une pompe à piston actionnée manuellement aspire de l'eau du réservoir de stockage, remplit l'intérieur de la robinetterie et génère la pression d'essai.
Un manomètre indique la pression d'essai. Le bac de collecte soudé est pourvu d'un robinet d´évacuation.
La robinetterie à contrôler est fixée à une bride de montage et fermée par une bride aveugle.
La pompe à piston et la bride de montage sont reliées par un flexible à pression.
Le banc d'essai dispose de son propre réservoir de stockage et peut ainsi être utilisé indépendamment d'une conduite d'eau.
Le réservoir doit être rempli de temps à autre.
Le banc d'essai sert en particulier au contrôle final des robinetteries montées et démontées dans le cadre des projets de montage GUNT: MT 154, MT 156, MT 157 et MT 158.
Un projet de montage réalisé avec succès peut ainsi être clôturé par un contrôle final formel.
Il est vérifié si la robinetterie à contrôler s´ ouvre et se ferme facilement sous pression et si le corps et les joints d'étanchéité résistent à la pression d'essai.
Une pompe à piston actionnée manuellement aspire de l'eau du réservoir de stockage, remplit l'intérieur de la robinetterie et génère la pression d'essai.
Un manomètre indique la pression d'essai. Le bac de collecte soudé est pourvu d'un robinet d´évacuation.
La robinetterie à contrôler est fixée à une bride de montage et fermée par une bride aveugle.
La pompe à piston et la bride de montage sont reliées par un flexible à pression.
Le banc d'essai dispose de son propre réservoir de stockage et peut ainsi être utilisé indépendamment d'une conduite d'eau.
Le réservoir doit être rempli de temps à autre.
Le banc d'essai sert en particulier au contrôle final des robinetteries montées et démontées dans le cadre des projets de montage GUNT: MT 154, MT 156, MT 157 et MT 158.
Un projet de montage réalisé avec succès peut ainsi être clôturé par un contrôle final formel.
Contenu didactique / Essais
Avec des robinetteries, par ex. un robinet-vanne à coin ou une soupape à tête inclinée (MT 156), un clapet ou une soupape de retenue (MT 157), un robinet à tournant ou une soupape d'arrêt (MT 158), les travaux suivants sont possibles
- raccordement professionnel de robinetteries et de soupapes à un raccord à brides

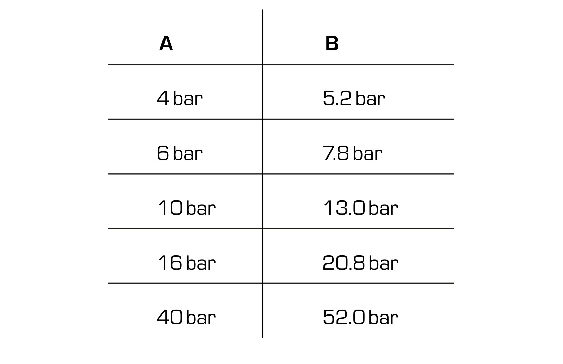

- apprentissage des notions de "pression nominale" et "pression d'essai"
- réalisation du contrôle final pour les projets de montage GUNT MT 154, MT 156, MT 157, MT 158
- contrôler la manoeuvrabilité de la robinetterie
- essai de pression
-- test d'étanchéité du corps et des joints de brides
-- test d'étanchéité du siège de soupape
- établissement d'un rapport d'essais
Les grandes lignes
- Banc d'essai mobile pour essai de pression sur robinetteries
- Contrôle final pour les projets de montage GUNT MT 154, MT 156, MT 157 et MT 158
Avec des robinetteries, par ex. un robinet-vanne à coin ou une soupape à tête inclinée (MT 156), un clapet ou une soupape de retenue (MT 157), un robinet à tournant ou une soupape d'arrêt (MT 158), les travaux suivants sont possibles
- raccordement professionnel de robinetteries et de soupapes à un raccord à brides
- apprentissage des notions de "pression nominale" et "pression d'essai"
- réalisation du contrôle final pour les projets de montage GUNT MT 154, MT 156, MT 157, MT 158
- contrôler la manoeuvrabilité de la robinetterie
- essai de pression
-- test d'étanchéité du corps et des joints de brides
-- test d'étanchéité du siège de soupape
- établissement d'un rapport d'essais
Les grandes lignes
- Banc d'essai mobile pour essai de pression sur robinetteries
- Contrôle final pour les projets de montage GUNT MT 154, MT 156, MT 157 et MT 158
Caractéristiques techniques
Pompe à piston avec réservoir
- pression d'essai: 0...60bar
- capacité du réservoir: 12L
- manomètre: 0...60bar
Brides de montage pour les robinetteries à tester
- DN25
- DN40
Pompe à piston avec réservoir
- pression d'essai: 0...60bar
- capacité du réservoir: 12L
- manomètre: 0...60bar
Brides de montage pour les robinetteries à tester
- DN25
- DN40
Informations logistiques
Dimensions et poids
Lxlxh: 1000x750x1200mm
Poids: env. 80kg
Liste de livraison
1 banc d´ essai
1 jeu d´ accessoires
1 jeu d´ outils
1 notice
Lxlxh: 1000x750x1200mm
Poids: env. 80kg
Liste de livraison
1 banc d´ essai
1 jeu d´ accessoires
1 jeu d´ outils
1 notice
