Ref: EWTGUMT158
MT 158 Montage de robinet à tournant et soupape d’arrêt (Réf. 051.15800)
Montage, démontage et entretien de la robinetterie industrielle
Les soupapes d'arrêt présentées ici sont utilisées pour arrêter et pour étrangler des fluides.
Elles doivent être à fermeture hermétique.
Afin d'éviter toute sollicitation brusque, elles doivent se fermer de sorte que le débit volumétrique ne soit pas réduit brutalement à zéro.

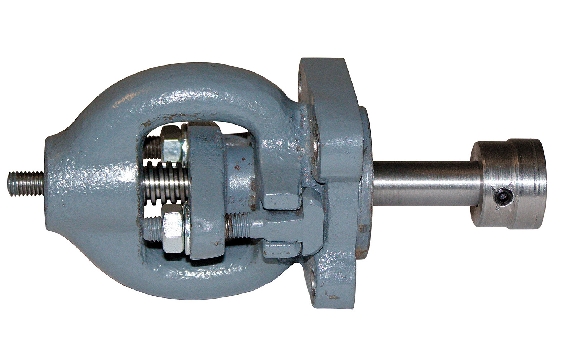

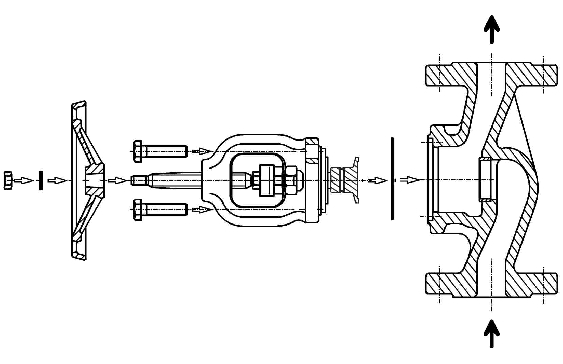

Le cône de soupape est mû par la tige et est en contact métal sur métal avec la bague de siège pressée dans le corps de soupape.
L'étanchéité de la tige est obtenue à l'aide d'un presse-étoupe.
La jonction de séparation entre le corps de soupape et le couvercle à bride est étanchée par un joint plat.
Les robinets à tournant sont utilisés là où les écoulements de fluides ou les pressions dans les conduites doivent être interrompus mécaniquement rapidement et simplement, par ex. lors du démontage des robinetteries de conduites sous pression.
Ils engendrent de très faibles pertes de charge en position ouverte, sont dun faible encombrement grâce à leur structure compacte et disposent dune surface d'étanchéité autonettoyante.

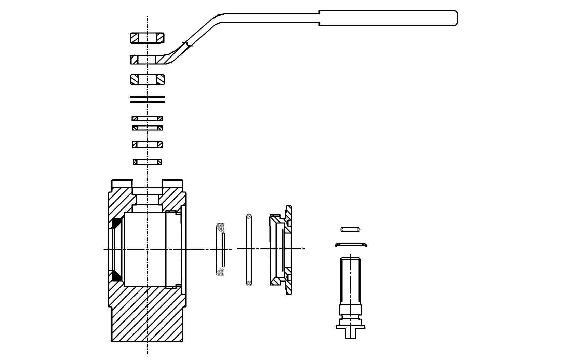

Le corps d'étanchéité est une bille à alésage cylindrique pour passage à écoulement droit, robinet complètement ouvert.
La bille est tournée de 90° via un levier et peut ainsi ouvrir ou fermer entièrement le robinet.
Le kit de travaux pratiques MT 158 fait partie de la démarche pratique GUNT pour le montage, lentretien et la réparation, conçue pour les écoles de formation professionnelle et les centres de formation en entreprise.
Le lien étroit entre les contenus pédagogiques théoriques et pratiques est très accessible.
Le système de montage MT 158 permet de monter et de démonter
deux éléments de robinetterie typiques.
L'élève apprend à connaître tous les composants et leur mode de fonctionnement.
Les pièces détachées sont disposées de façon structurée et protégée dans une caisse à outils.
Lélève peut sexercer au montage et au démontage systématiques d'un élément de robinetterie.
La documentation didactique décrit de manière détaillée les différentes étapes de travail et fournit des informations complémentaires sur le domaine d'utilisation, le mode de fonctionnement et la structure des différents éléments de robinetterie.
Elles doivent être à fermeture hermétique.
Afin d'éviter toute sollicitation brusque, elles doivent se fermer de sorte que le débit volumétrique ne soit pas réduit brutalement à zéro.
Le cône de soupape est mû par la tige et est en contact métal sur métal avec la bague de siège pressée dans le corps de soupape.
L'étanchéité de la tige est obtenue à l'aide d'un presse-étoupe.
La jonction de séparation entre le corps de soupape et le couvercle à bride est étanchée par un joint plat.
Les robinets à tournant sont utilisés là où les écoulements de fluides ou les pressions dans les conduites doivent être interrompus mécaniquement rapidement et simplement, par ex. lors du démontage des robinetteries de conduites sous pression.
Ils engendrent de très faibles pertes de charge en position ouverte, sont dun faible encombrement grâce à leur structure compacte et disposent dune surface d'étanchéité autonettoyante.
Le corps d'étanchéité est une bille à alésage cylindrique pour passage à écoulement droit, robinet complètement ouvert.
La bille est tournée de 90° via un levier et peut ainsi ouvrir ou fermer entièrement le robinet.
Le kit de travaux pratiques MT 158 fait partie de la démarche pratique GUNT pour le montage, lentretien et la réparation, conçue pour les écoles de formation professionnelle et les centres de formation en entreprise.
Le lien étroit entre les contenus pédagogiques théoriques et pratiques est très accessible.
Le système de montage MT 158 permet de monter et de démonter
deux éléments de robinetterie typiques.
L'élève apprend à connaître tous les composants et leur mode de fonctionnement.
Les pièces détachées sont disposées de façon structurée et protégée dans une caisse à outils.
Lélève peut sexercer au montage et au démontage systématiques d'un élément de robinetterie.
La documentation didactique décrit de manière détaillée les différentes étapes de travail et fournit des informations complémentaires sur le domaine d'utilisation, le mode de fonctionnement et la structure des différents éléments de robinetterie.
Contenu didactique / Essais
- structure et fonctionnement d'un robinet à tournant
- structure et fonctionnement d'une soupape darrêt
- montage et démontage, également à des fins dentretien et de réparation
- remplacement de différents composants (par ex. joint d'étanchéité)
- comparaison de 2 éléments de robinetterie différents
- lecture et compréhension de dessins techniques et de leurs modes d'emploi
- test d'étanchéité (avec le banc d'essai hydraulique de robinetteries MT 162)
Les grandes lignes
- Montages expérimentaux conformes à la pratique: robinet à tournant et soupape darrêt
- Documentation étendue et de structure moderne
- structure et fonctionnement d'un robinet à tournant
- structure et fonctionnement d'une soupape darrêt
- montage et démontage, également à des fins dentretien et de réparation
- remplacement de différents composants (par ex. joint d'étanchéité)
- comparaison de 2 éléments de robinetterie différents
- lecture et compréhension de dessins techniques et de leurs modes d'emploi
- test d'étanchéité (avec le banc d'essai hydraulique de robinetteries MT 162)
Les grandes lignes
- Montages expérimentaux conformes à la pratique: robinet à tournant et soupape darrêt
- Documentation étendue et de structure moderne
Caractéristiques techniques
Soupape darrêt avec raccords à brides
- DN25, PN16
- corps, roue à main, couvercle, bride presse-étoupe: fonte grise / cône, bague de siège, tige, segment sphérique etc.: acier inoxydable
Robinet à tournant avec raccords à brides
- DN25, PN16
- corps: C22; bille: laiton
- tige, levier, disques etc.: acier galvanisé
Soupape darrêt avec raccords à brides
- DN25, PN16
- corps, roue à main, couvercle, bride presse-étoupe: fonte grise / cône, bague de siège, tige, segment sphérique etc.: acier inoxydable
Robinet à tournant avec raccords à brides
- DN25, PN16
- corps: C22; bille: laiton
- tige, levier, disques etc.: acier galvanisé
Informations logistiques
Dimensions et poids
Lxlxh: 720x360x310mm (caisse)
Poids: env. 35kg
Liste de livraison
1 kit (soupape darrêt)
1 kit (robinet à tournant)
1 jeu doutils
1 jeu de petites pièces
1 caisse à outils avec mousse de protection
1 documentation didactique incluant: la description technique du système, la liste et les dessins complets des pièces détachées, la description des procédures de montage et de démontage, également en relation avec des opérations de réparation
Lxlxh: 720x360x310mm (caisse)
Poids: env. 35kg
Liste de livraison
1 kit (soupape darrêt)
1 kit (robinet à tournant)
1 jeu doutils
1 jeu de petites pièces
1 caisse à outils avec mousse de protection
1 documentation didactique incluant: la description technique du système, la liste et les dessins complets des pièces détachées, la description des procédures de montage et de démontage, également en relation avec des opérations de réparation
