Ref: EWTGUMT101

MT 101 Montage d'une vanne de régulation à commande pneumatique (Réf. 051.10100)

Livré avec fichiers: DXF, STEP et PDF et accès Media Center

Nouveau

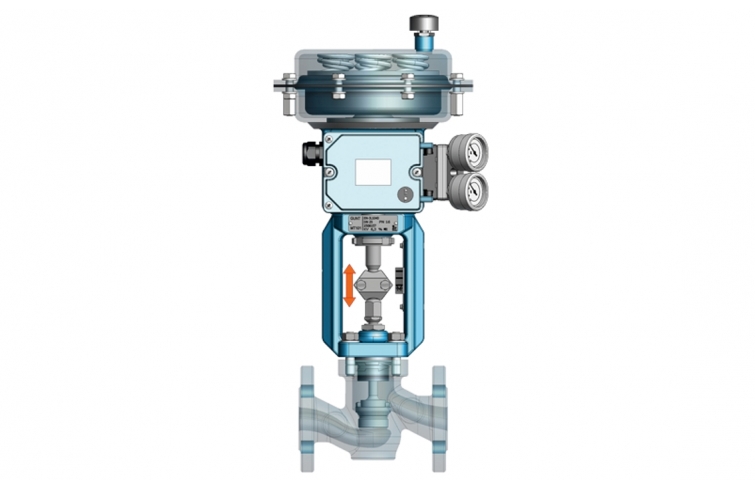

Le montage MT 101 traite d´ une vanne de régulation avec positionneur électropneumatique.

Les vannes de régulation constituent un élément essentiel des installations en génie des procédés.

En général, elles servent à réguler les écoulements de gaz ou de liquide.

En l´ absence d´énergie auxiliaire, la vanne de régulation électropneumatique se met en position de sécurité \ldblquote fermée\rdblquote .

Le kit MT 101 fait partie de la GUNT-Practice Line pour le montage, la maintenance et la réparation; il est conçu pour l´ apprentissage pratique dans l´ enseignement professionnel et les centres de formation continue.

Il offre un lien évident et étroit entre les connaissances théoriques et pratiques.

Montage et démontage sont aisément réalisables pendant la durée habituelle d´ un cours.

Pour ces travaux, les outils simples fournis sont les seuls nécessaires.

Pour le montage, un étau et une alimentation en air comprimé sont nécessaires pour le montage.

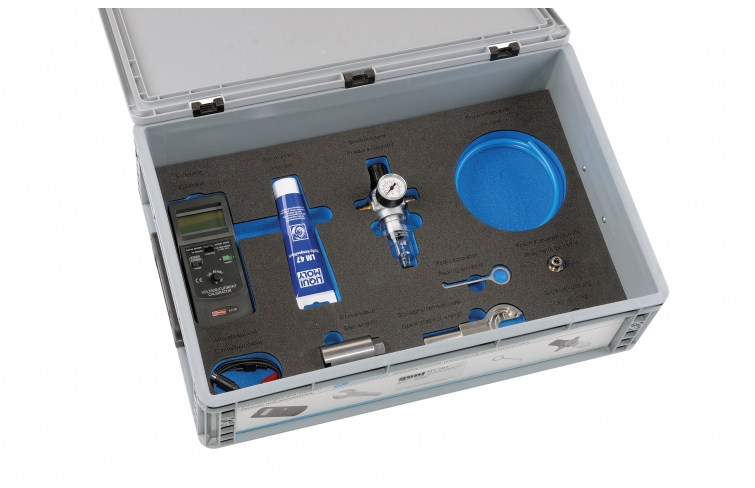

Un générateur de signal de courant est fourni pour le test fonctionnel de la vanne de régulation montée.

La documentation didactique multimédia de conception moderne fournit des informations techniques très complètes et détaillées, qui servent de base à la conception du cours.

La documentation didactique est constituée pour l´ essentiel d´ un jeu complet de dessins techniques sous forme de fichier, avec listes de pièces, dessins des pièces détachées, vues éclatées, dessin de montage et dessins en 3D.

Tous les dessins techniques sont en conformité avec les normes, et cotés pour la fabrication.

Le jeu de dessins de fichiers est constitué de fichiers CAO, STEP y PDF.

Très utile également: des vidéos de montage.

Toutes les désignations sont en anglais.

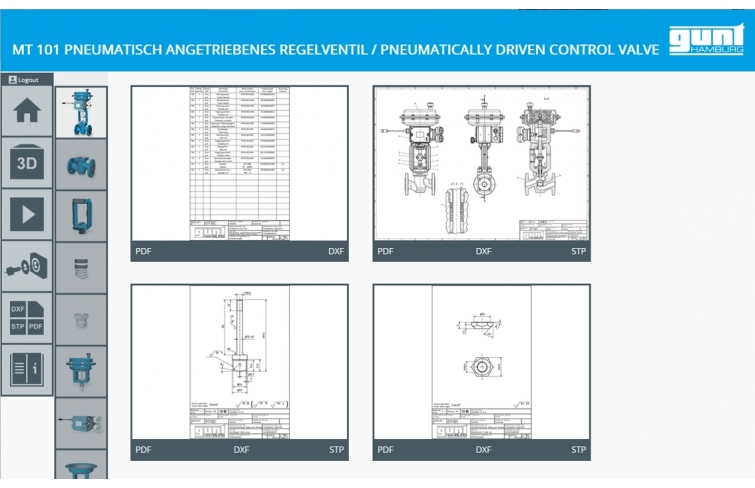

Les fichiers sont également disponibles gratuitement en ligne dans le GUNT Media Center.

L´ aide au transport MT 120.02 ou le diable MT 120.01 conviennent au transport pratique du kit.



Contenu didactique / Essais


- fonction et construction d´ une vanne de régulation à entraînement pneumatique

- planification et présentation des opérations de montage

- montage et démontage, également à des fins de maintenance et de réparation

- lecture et compréhension de dessins industriels (fichiers PDF, CAD, STEP)

- génération de programmes pour l´ impression 3D et l´ usinage CNC

- test fonctionnel de la vanne de régulation montée



Les grandes lignes

- champ d´ apprentissage étendu avec des problématiques interdisciplinaires

- partie de la GUNT-Practice Line pour le montage, la maintenance et la réparation

- documentation didactique multimédia sur clé USB et en ligne dans le GUNT Media Center: 3D-PDF, fichiers CAO/ STEP, vidéos



Caractéristiques techniques

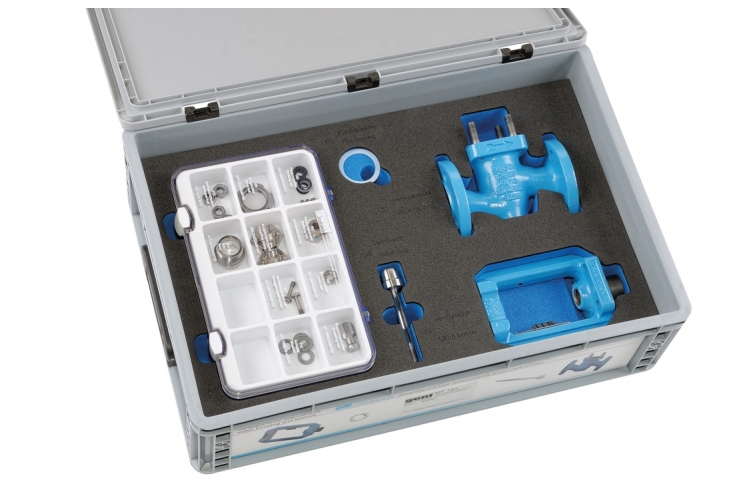

Vanne de régulation

- Lxlxh: 220x220x500mm

- DN 25

- PN 16

- course nominal: 15mm

- valeur Kvs: 6,3

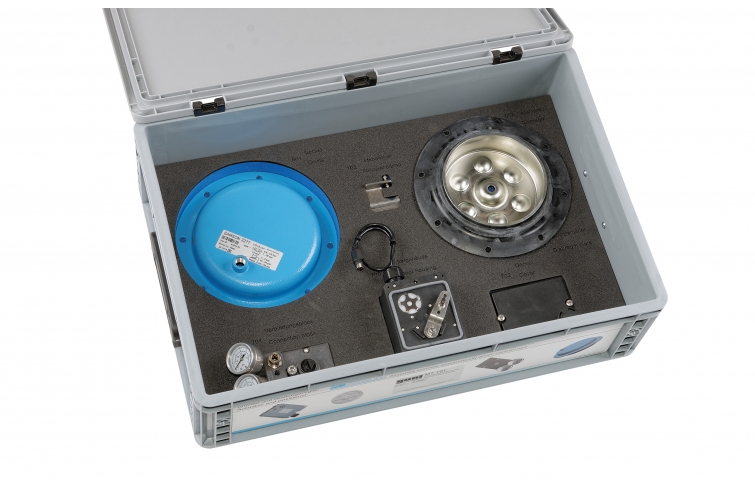

Servomoteur pneumatique

- surface de membrane: 175cm2

- course: max. 19mm

- plage nominale du signal: 0,5...2,5bar

- positionneur électropneumatique

- signal d´ entrée: 4...20mA

Générateur de signal de courant

- 0...24mA



Informations logistiques
Dimensions et poids

Lxlxh: 600x400x980mm (système de rangement)

Poids : env. 38 kg



Nécessaire pour le fonctionnement:

étau

air comprimé: max. 6bar

PC avec Windows recommandé



Liste de livraison

1 kit

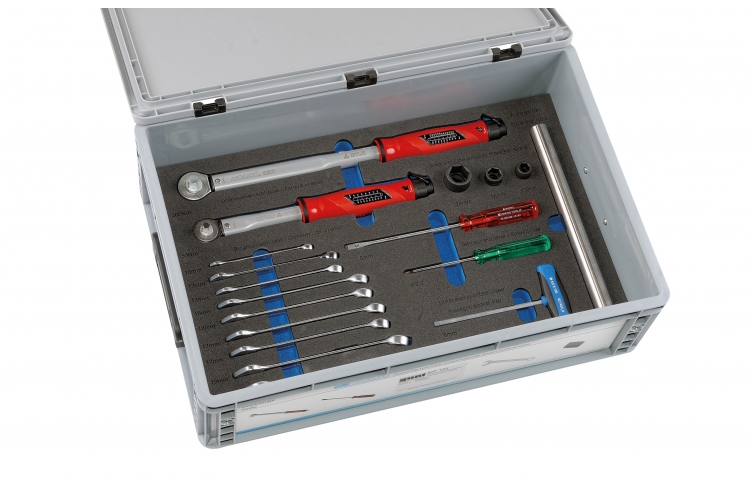

1 jeu d´ outils

1 jeu d´ accessoires

1 jeu de pièces de rechange

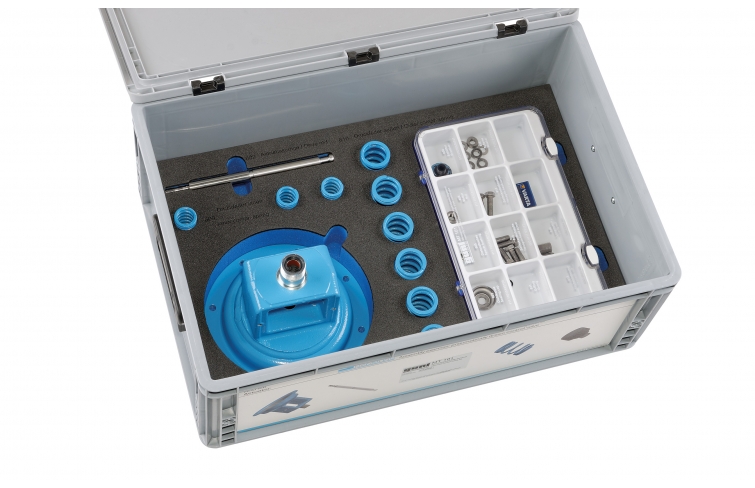

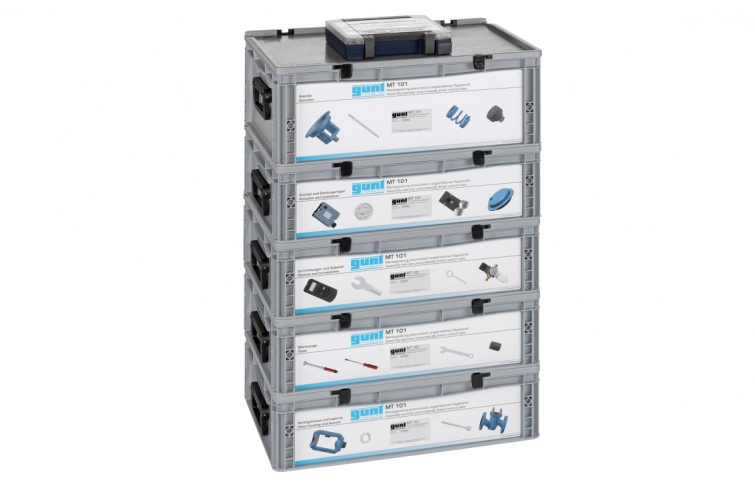

5x système de rangement avec mousse de protection

1 documentation didactique, incluant description technique du système, jeu complet de dessins techniques avec listes de pièces (PDF, CAD, STEP), description des procédures de montage et de démontage, vidéos de montage, accès en ligne au GUNT Media Center



Poids: 38 Kg
Delai de livraison estimé : 5 semaines
