RT 390 Banc d’essai pour vannes de régulation (Réf. 080.39000)
Avec interface PC USB et logiciel inclus
Les vannes de régulation constituent un élément essentiel des installations en génie des procédés.
En tant quactionneurs, elles établissent la liaison entre le régulateur et linstallation.
En général, les vannes de régulation servent à réguler les écoulements de gaz ou de liquide.
Afin de pouvoir créer une boucle de régulation de manière optimale, il faut connaître le comportement des vannes de régulation en plus de celui du système réglé.

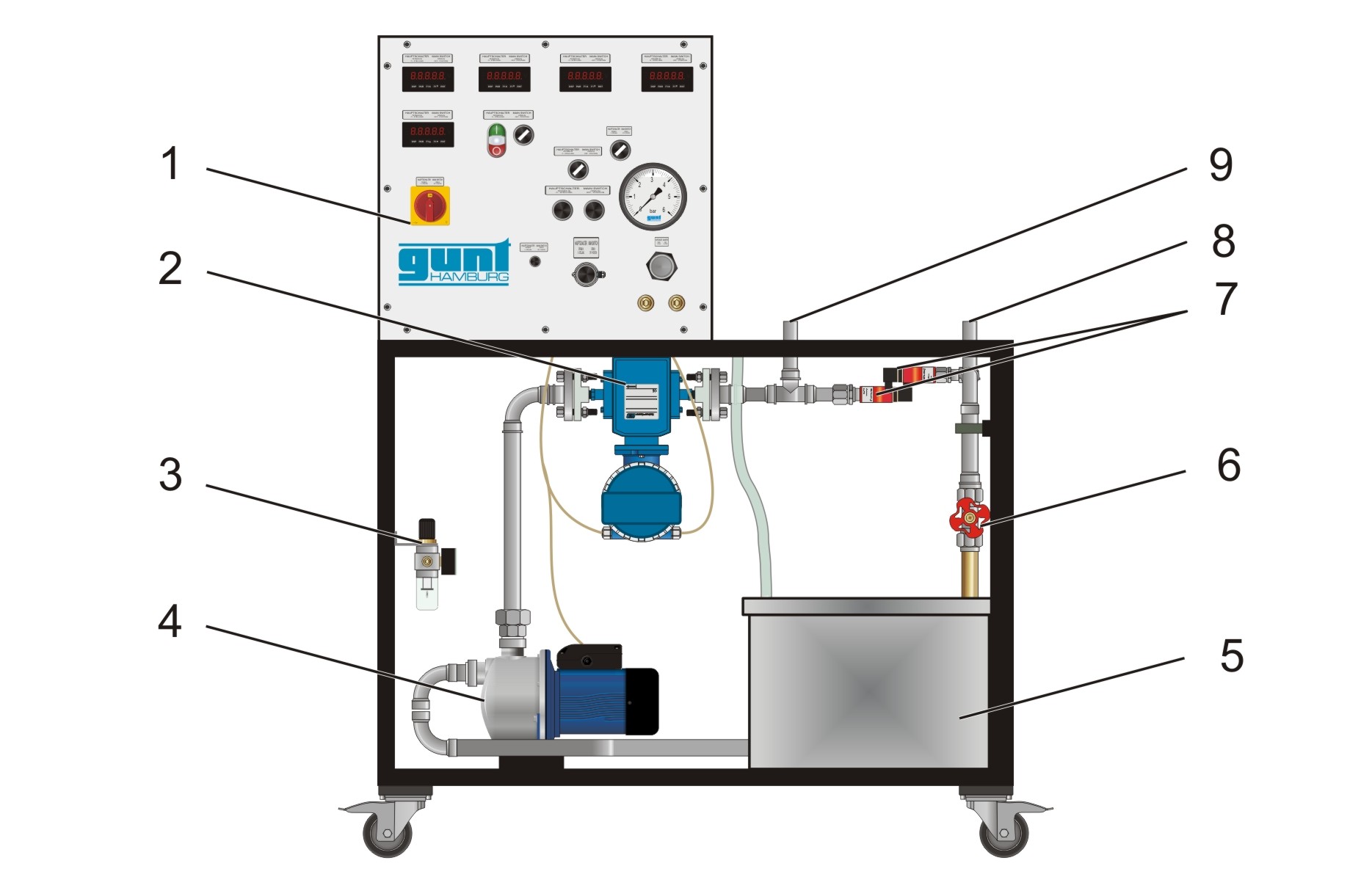

Le banc dessai mobile permet détudier et de vérifier les vannes de régulation de type différents.
Pour ce faire, on dispose dun circuit deau avec une pompe et un réservoir.
Les raccords permettent de loger la vanne à étudier dans le circuit deau.
Le débit est ajusté à laide dune vanne d'arrêt à guillotine et mesuré à laide dun capteur de débit électromagnétique.
Deux capteurs de pression mesurent la pression avant et après la vanne de régulation.

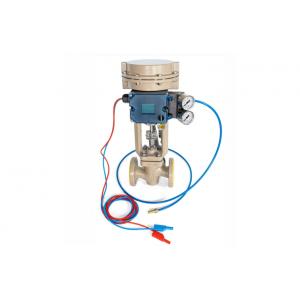

La pression dalimentation pour les vannes électropneumatiques peut être ajustée à laide dun régulateur de pression au niveau du coffret de commande.
La grandeur réglante peut être ajustée sous la forme dun signal électrique (courant) par des potentiomètres.
Le signal de retour de position de la vanne est sous la forme dun signal électrique (courant).

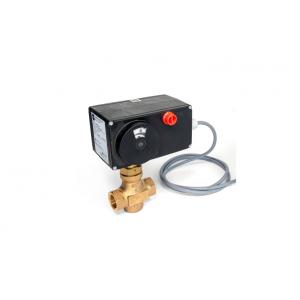

La commande des vannes électromotrices seffectue par le biais de boutons. Un transmetteur à résistance variable mesure la course de la vanne.

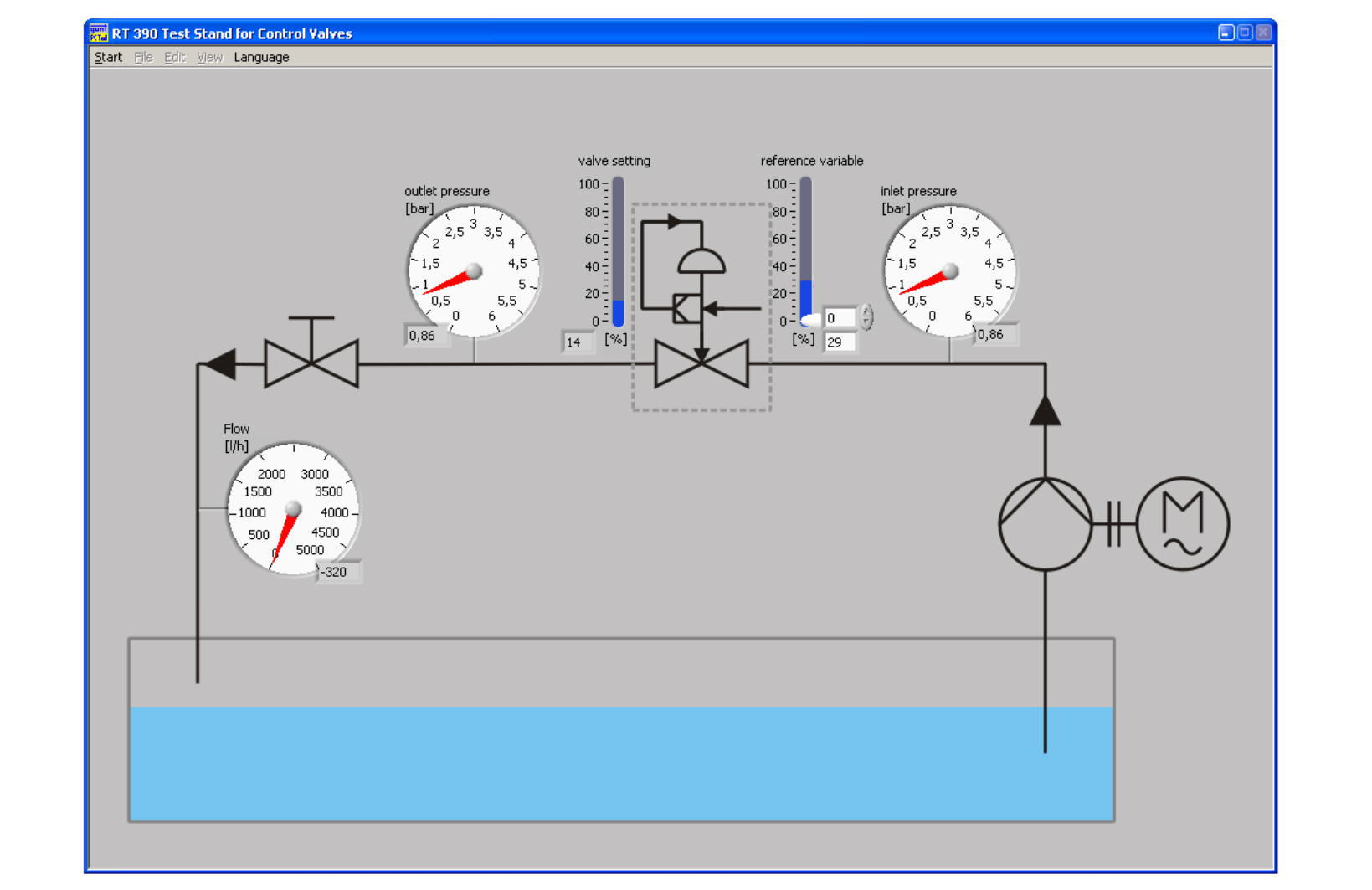

Un logiciel dacquisition de données installé sur un PC permet denregistrer et dévaluer facilement les courbes caractéristiques de la vanne et les réponses à un échelon.
En tant quactionneurs, elles établissent la liaison entre le régulateur et linstallation.
En général, les vannes de régulation servent à réguler les écoulements de gaz ou de liquide.
Afin de pouvoir créer une boucle de régulation de manière optimale, il faut connaître le comportement des vannes de régulation en plus de celui du système réglé.
Le banc dessai mobile permet détudier et de vérifier les vannes de régulation de type différents.
Pour ce faire, on dispose dun circuit deau avec une pompe et un réservoir.
Les raccords permettent de loger la vanne à étudier dans le circuit deau.
Le débit est ajusté à laide dune vanne d'arrêt à guillotine et mesuré à laide dun capteur de débit électromagnétique.
Deux capteurs de pression mesurent la pression avant et après la vanne de régulation.
La pression dalimentation pour les vannes électropneumatiques peut être ajustée à laide dun régulateur de pression au niveau du coffret de commande.
La grandeur réglante peut être ajustée sous la forme dun signal électrique (courant) par des potentiomètres.
Le signal de retour de position de la vanne est sous la forme dun signal électrique (courant).
La commande des vannes électromotrices seffectue par le biais de boutons. Un transmetteur à résistance variable mesure la course de la vanne.
Un logiciel dacquisition de données installé sur un PC permet denregistrer et dévaluer facilement les courbes caractéristiques de la vanne et les réponses à un échelon.
Contenu didactique / Essais
En combinaison avec les vannes de régulation RT 390.01 à RT 390.06
- démonstration et vérification du fonctionnement des vannes de régulation
- détermination des valeurs Kv et des valeurs Kvs

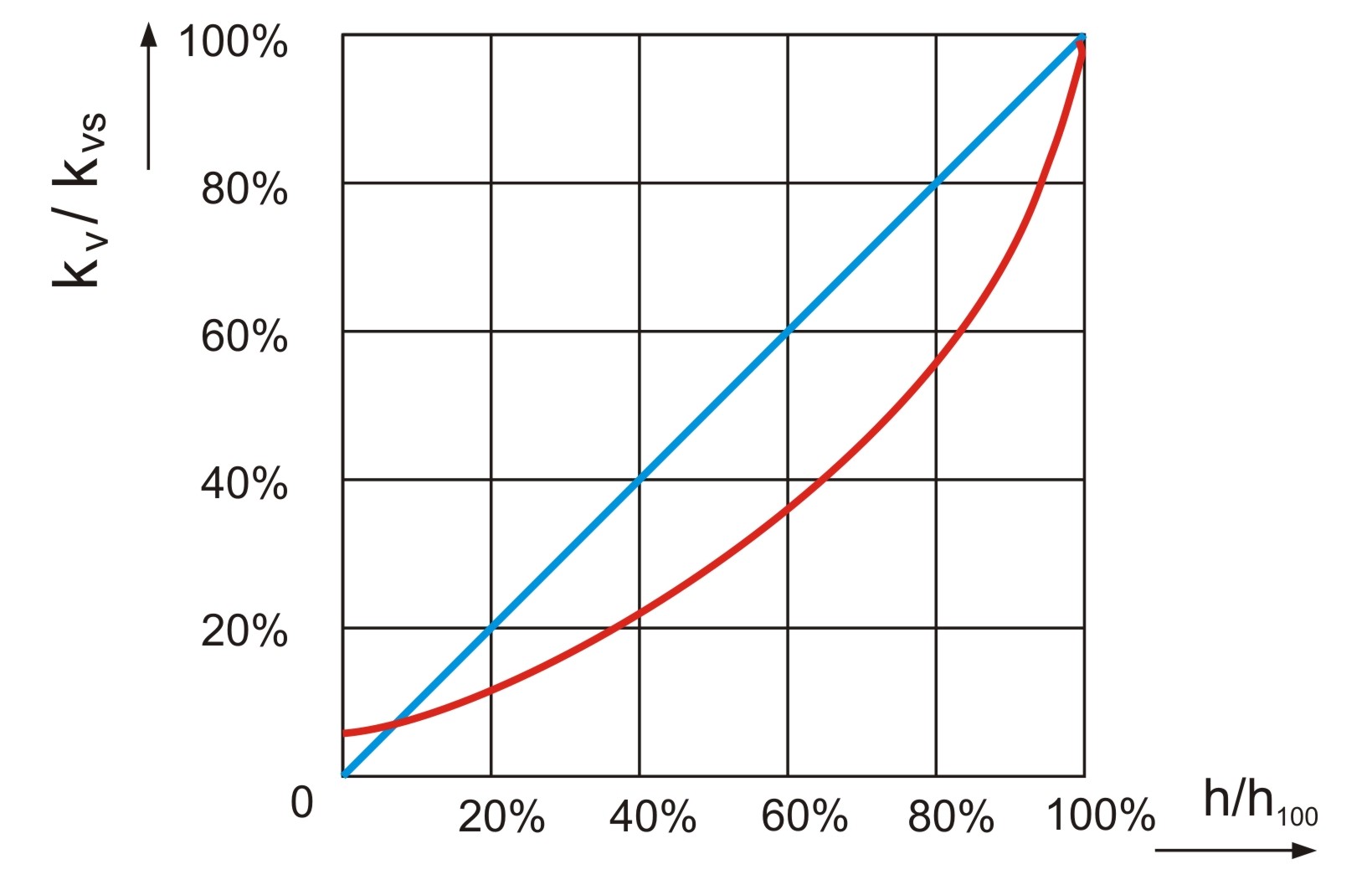

- enregistrement des courbes caractéristiques de la vanne
- comportement dynamique des vannes de régulation
-- enregistrement des réponses à un échelon
- influence de la pression dalimentation dans le cas des vannes actionnées pneumatiquement
- entretien et réglages
Les grandes lignes
- Montage et mode de fonctionnement des vannes de régulation
- Détermination des valeurs Kv et des valeurs Kvs
- Logiciel dacquisition de données pour lenregistrement des courbes caractéristiques de la vanne et des réponses à un échelon
En combinaison avec les vannes de régulation RT 390.01 à RT 390.06
- démonstration et vérification du fonctionnement des vannes de régulation
- détermination des valeurs Kv et des valeurs Kvs
- enregistrement des courbes caractéristiques de la vanne
- comportement dynamique des vannes de régulation
-- enregistrement des réponses à un échelon
- influence de la pression dalimentation dans le cas des vannes actionnées pneumatiquement
- entretien et réglages
Les grandes lignes
- Montage et mode de fonctionnement des vannes de régulation
- Détermination des valeurs Kv et des valeurs Kvs
- Logiciel dacquisition de données pour lenregistrement des courbes caractéristiques de la vanne et des réponses à un échelon
Caractéristiques techniques
Réservoir: env. 90L
Pompe centrifuge à deux étages
- hauteur de refoulement max.: 22m
- débit de refoulement max.: 5,4m³/h
Signaux
- courant continu: 4...20mA
- résistance: 0...1000 Ohm
Energie auxiliaire
- courant alternatif: 24V
- pression dalimentation: 0...6bar
Plages de mesure
- débit: 0...4500L/h
- pression (eau): 2x 0...6bar
- pression (air comprimé): 0...6bar
Réservoir: env. 90L
Pompe centrifuge à deux étages
- hauteur de refoulement max.: 22m
- débit de refoulement max.: 5,4m³/h
Signaux
- courant continu: 4...20mA
- résistance: 0...1000 Ohm
Energie auxiliaire
- courant alternatif: 24V
- pression dalimentation: 0...6bar
Plages de mesure
- débit: 0...4500L/h
- pression (eau): 2x 0...6bar
- pression (air comprimé): 0...6bar
Informations logistiques
Dimensions et poids
Lxlxh: 1250x750x1430mm
Poids: env. 190kg
Necessaire au fonctionnement
230V, 50Hz, 1 phase
Raccord dair comprimé requis
Liste de livraison
1 banc dessai
1 jeu de tuyaux flexibles
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Lxlxh: 1250x750x1430mm
Poids: env. 190kg
Necessaire au fonctionnement
230V, 50Hz, 1 phase
Raccord dair comprimé requis
Liste de livraison
1 banc dessai
1 jeu de tuyaux flexibles
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
