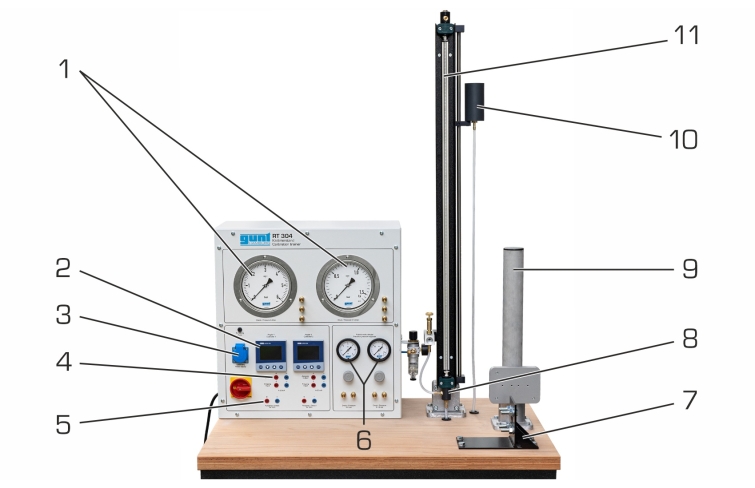

Le banc détalonnage permet détudier les caractéristiques de transfert des composants électriques et pneumatiques de la boucle de régulation, tels que les transducteurs de mesure et les vannes de régulation.
Des signaux électriques et pneumatiques peuvent être générés pour commander les différents composants de la boucle de régulation.

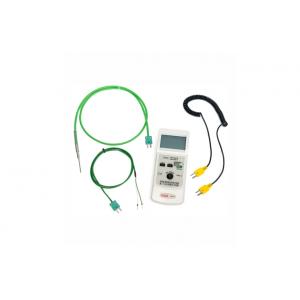

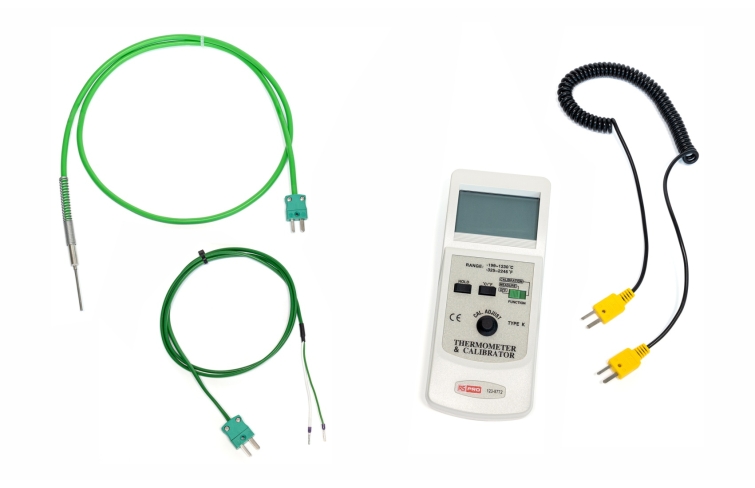

Des instruments de mesure de précision permettent de mesurer les signaux de sortie des composants de la boucle de régulation.
Deux régulateurs de pression avec manomètres sont disponibles pour générer des signaux pneumatiques et alimenter les composants de la boucle de régulation en énergie auxiliaire. Un réservoir ajustable en hauteur avec tube de niveau et échelle sert à ajuster des pressions faibles pour étalonner les manomètres.
Les régulateurs de pression permettent également deffectuer un étalonnage avec des pressions plus élevées.
Deux sources de tension continue sont disponibles pour les composants de la boucle de régulation qui nécessitent une alimentation électrique comme énergie auxiliaire.

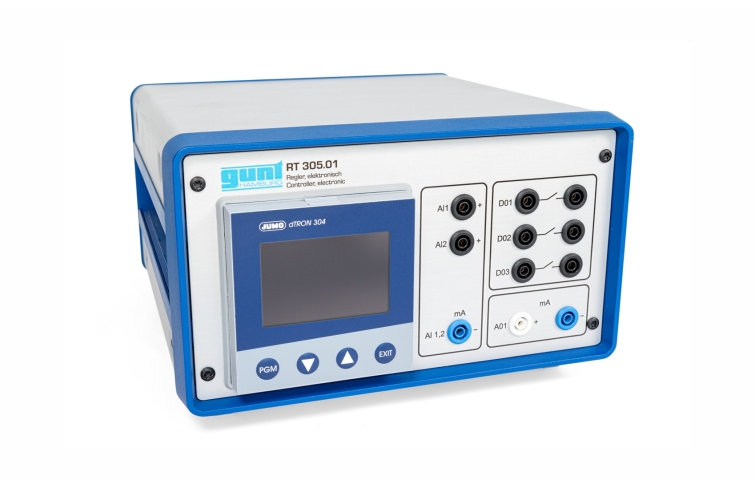

Les signaux de courant continu peuvent être envoyés et mesurés à laide de deux régulateurs munis dafficheurs.

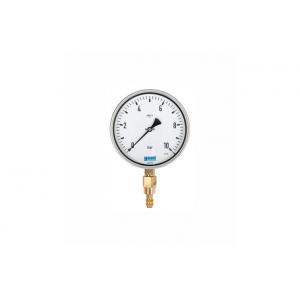

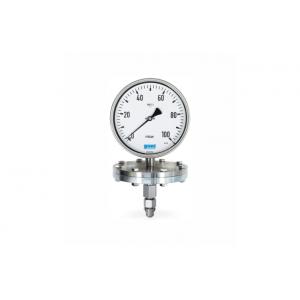

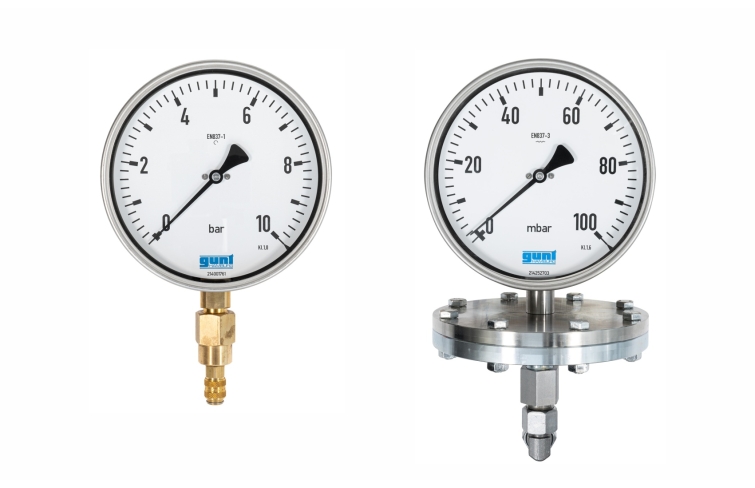

Deux manomètres de précision permettent de mesurer les signaux de sortie pneumatiques des composants de la boucle de régulation.

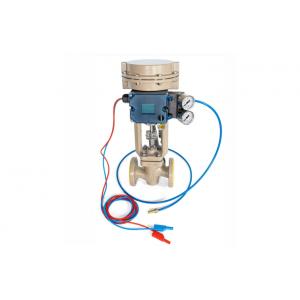

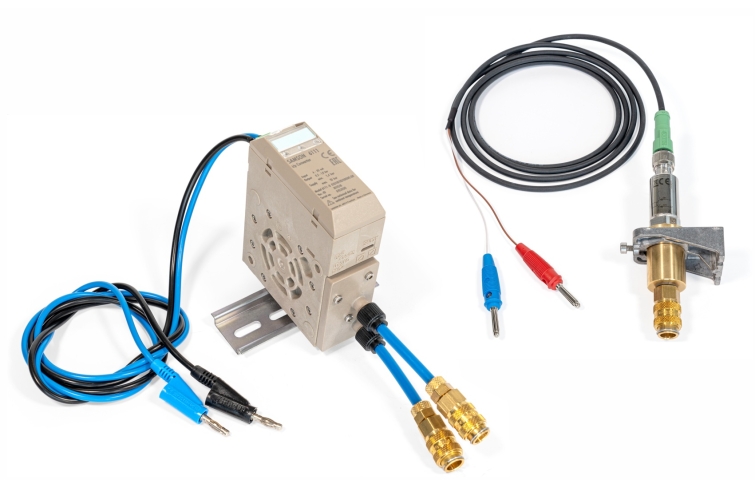

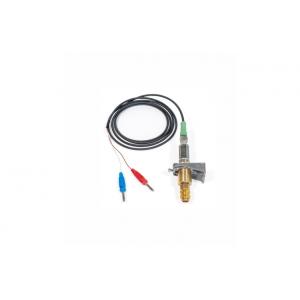

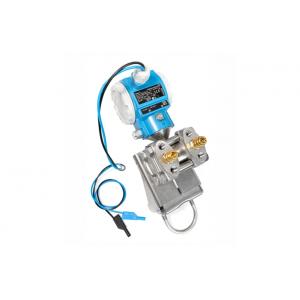

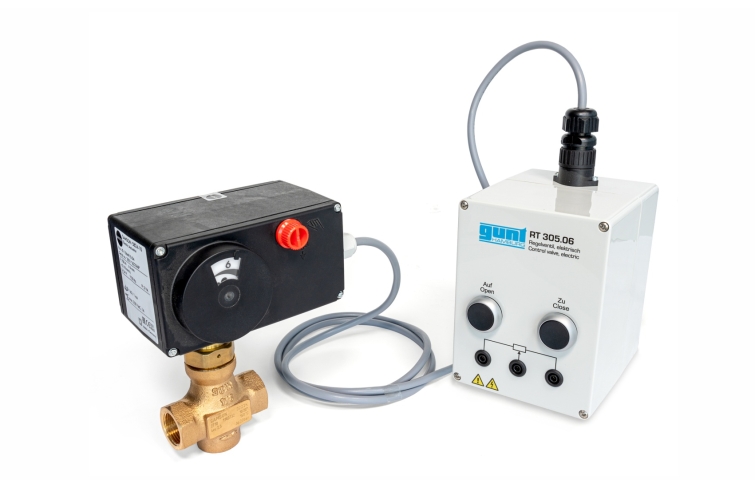

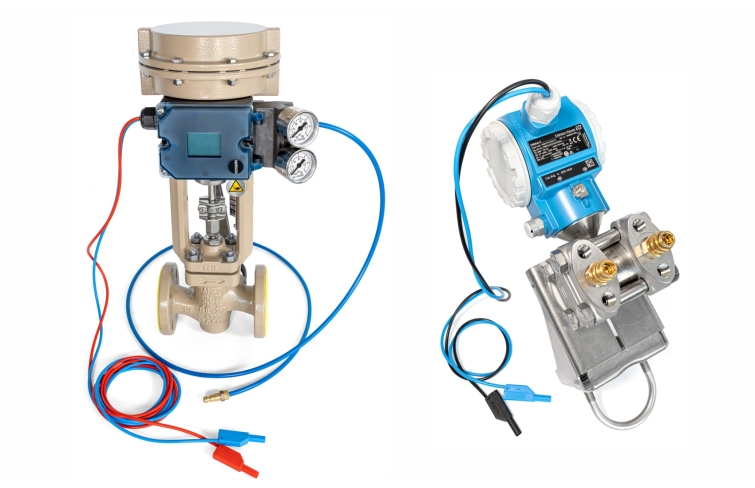

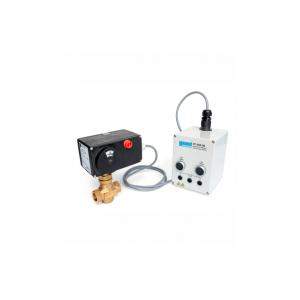

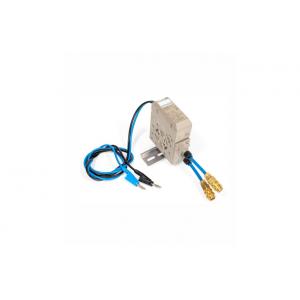

Les divers composants de la boucle de régulation, tels que les transducteurs de mesure, les vannes de régulation et les régulateurs, sont disponibles comme accessoires.
Ils sont fixés au banc détalonnage et raccordés à laide des flexibles et câbles fournis.

Techniques > Génie des Procédés > Principes de base du génie des procédés > Systèmes d'étalonnage modulaires

Poids: 110 Kg
Delai de livraison estimé : 16 semaines
