Ref: EWTGUMT102

MT 102 Montage d'une vanne de régulation à commande électrique (Réf. 051.10200)

Livré avec fichiers: DXF, STEP et PDF et accès Media Center

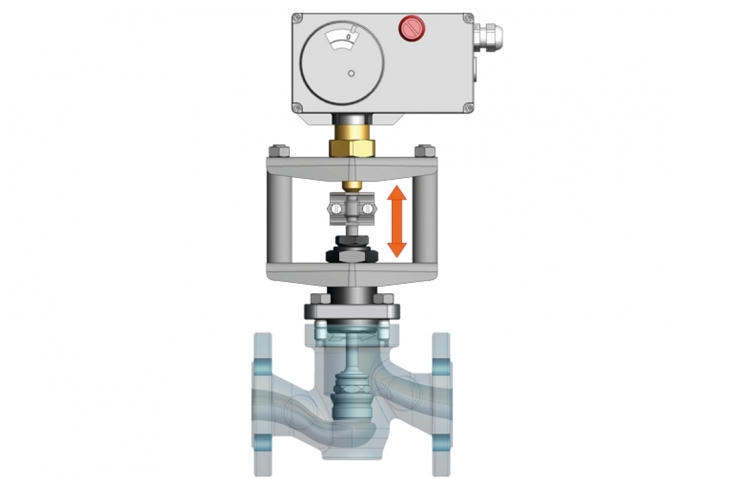

Le montage MT 102 traite dune vanne de régulation à entraînement électrique.
Les vannes de régulation constituent un élément essentiel des installations en génie des procédés.
En général, elles servent à réguler les écoulements de gaz ou de liquide.
Le kit MT 102 fait partie de la GUNT-Practice Line pour le montage, la maintenance et la réparation; il est conçu pour lapprentissage pratique dans lenseignement professionnel et les centres de formation continue.
Il offre un lien évident et étroit entre les connaissances théoriques et pratiques.
Montage et démontage sont aisément réalisables pendant la durée habituelle dun cours.
Pour ces travaux, les outils simples fournis sont les seuls nécessaires.
Pour le montage, un étau est nécessaire pour le montage.
Pour le test fonctionnel de la vanne de régulation montée, un générateur de signal de courant est fourni, une alimentation électrique est nécessaire.
La documentation didactique multimédia de conception moderne fournit des informations techniques très complètes et détaillées, qui servent de base à la conception du cours.

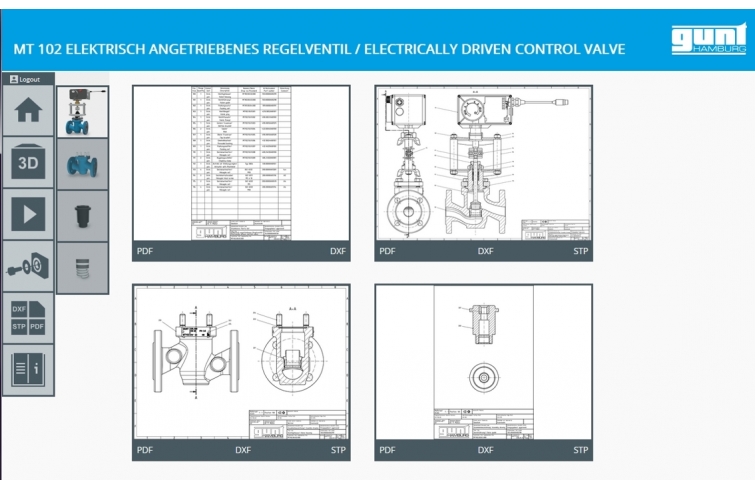

La documentation didactique est constituée pour lessentiel dun jeu complet de dessins techniques sous forme de fichier, avec listes de pièces, dessins des pièces détachées, vues éclatées, dessin de montage et dessins en 3D.
Tous les dessins techniques sont en conformité avec les normes, et cotés pour la fabrication.
Le jeu de dessins de fichiers est constitué de fichiers CAO, STEP y PDF.
Très utile également: des vidéos de montage. Toutes les désignations sont en anglais.
Les fichiers sont également disponibles gratuitement en ligne dans le GUNT Media Center.
Laide au transport MT 120.02 ou le diable MT 120.01 conviennent au transport pratique du kit.

Contenu didactique / Essais

- fonction et construction dune vanne de régulation à entraînement électrique
- planification et présentation des opérations de montage
- montage et démontage, également à des fins de maintenance et de réparation
- lecture et compréhension de dessins industriels (fichiers PDF, CAD, STEP)
- génération de programmes pour limpression 3D et lusinage CNC
- avec alimentation électrique
- test fonctionnel de la vanne de régulation montée

Les grandes lignes
- champ dapprentissage étendu avec des problématiques interdisciplinaires
- partie de la GUNT-Practice Line pour le montage, la maintenance et la réparation
- documentation didactique multimédia sur clé USB et en ligne dans le GUNT Media Center: 3D-PDF, fichiers CAO/ STEP, vidéos

Caractéristiques techniques

Vanne de régulation
- Lxlxh: 180x110x370mm
- DN 25
- PN 16
- course nominal: 15mm
- valeur Kvs: 10
Servomoteur électrique
- force motrice: 700N
- course nominal: 15mm
- plage nominale du signal: 0…10V
- positionneur numérique
- signal dentrée: 4…20mA

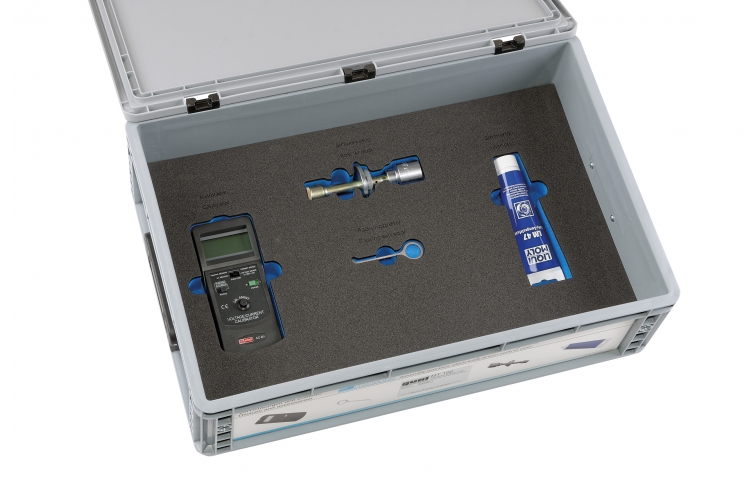

Générateur de signal de courant
- 0…24mA

230V, 50Hz, 1 phase

Informations logistiques
Dimensions et poids
Lxlxh: 600x400x760mm (système de rangement)
Poids : env. 26 kg

Nécessaire pour le fonctionnement:
étau
PC avec Windows recommandé

Liste de livraison

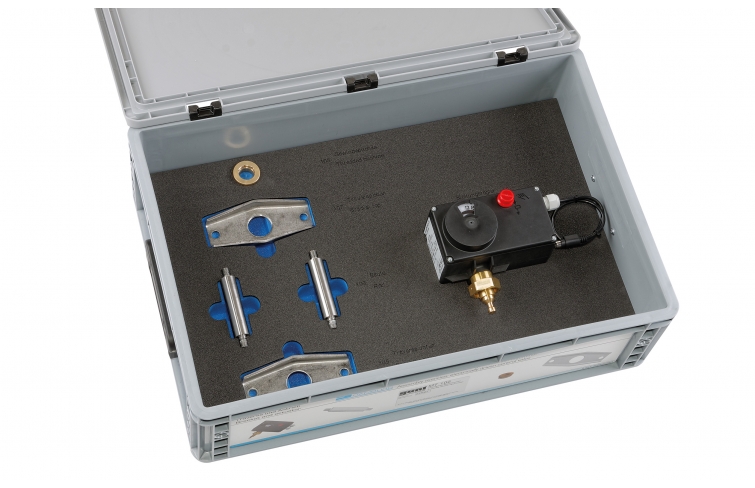

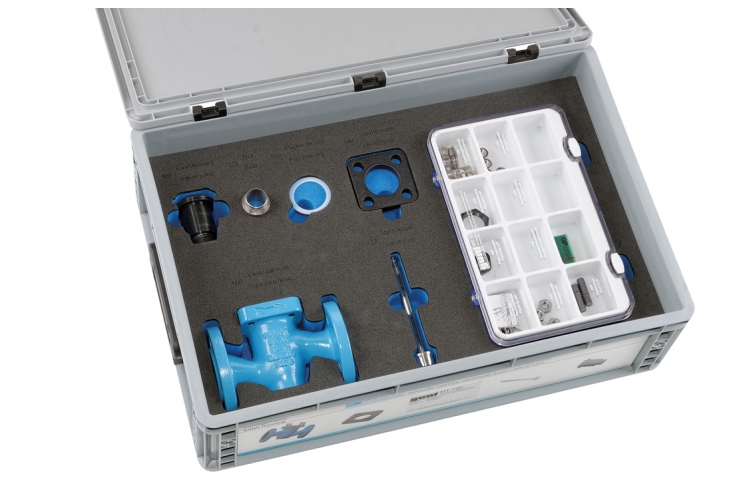

1 kit

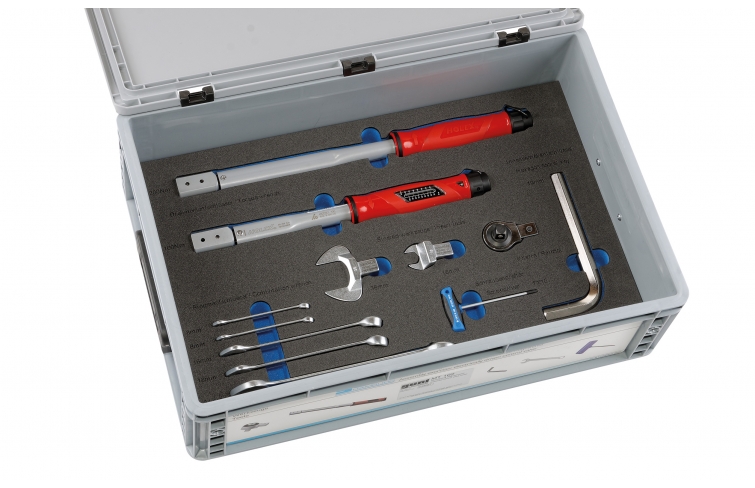

1 jeu doutils
1 jeu daccessoires
1 jeu de pièces de rechange

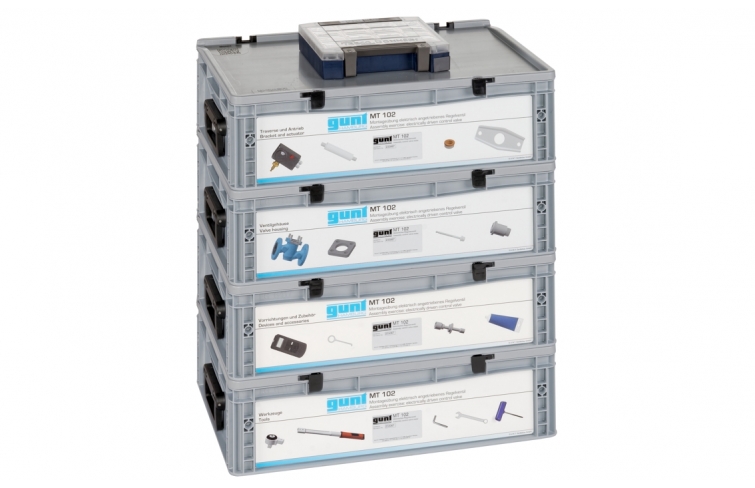

4x système de rangement avec mousse de protection
1 documentation didactique, incluant description technique du système, jeu complet de dessins techniques avec listes de pièces (PDF, CAD, STEP), description des procédures de montage et de démontage, vidéos de montage, accès en ligne au GUNT Media Center

Les grandes lignes
Poids: 38 Kg
Delai de livraison estimé : 5 semaines
