Ref: EWTGUMT154

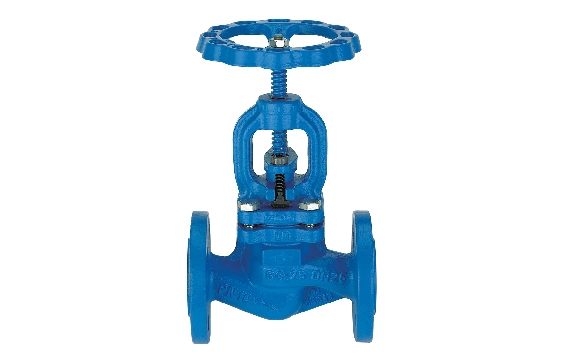

MT 154 Montage d'une soupape d'arrêt (Réf. 051.15400)
Planifier, monter, démonter: fonction et montage d'une soupape d'arrêt
Les soupapes d´ arrêt du type du MT 154 sont utilisées pour arrêter et étrangler des fluides.
Elles doivent être à fermeture hermétique.
Afin d'éviter toute sollicitation brusque, elles doivent se fermer de sorte que le débit volumétrique ne soit pas réduit brutalement à zéro.

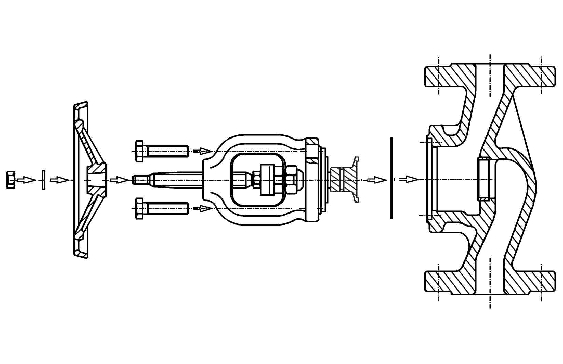

Le cône de soupape est mû par la tige et vient assurer l´étanchéité métal sur métal sur la bague de siège pressée dans le corps de soupape.
L'étanchéité de la tige est obtenue à l'aide d'un presse-étoupe.
La jonction de séparation entre le corps de soupape et le couvercle à bride est étanchéisée par un joint plat.
Le montage expérimental MT 154 est un projet d'introduction au domaine de la technique de montage.
Montage et démontage sont aisément réalisables dans le temps réservé aux séances de cours.
Pour ces travaux, les outils simples fournis sont les seuls nécessaires.
Une forme de travail appropriée durant le cours est la collaboration, en grande partie autonome, d´ un petit groupe de 2 à 3 élèves.
Les tâches doivent être clairement définies et réparties au sein du groupe.
Le matériel d´ accompagnement didactique détaillé est conforme à la pratique.
Il comprend essentiellement un jeu complet de dessins avec un dessin d'ensemble, la liste des pièces et les dessins des différentes pièces.
Avec le banc d'essai hydraulique de robinetteries MT 162, la soupape d´ arrêt assemblée peut être soumise à un essai de pression.
Elles doivent être à fermeture hermétique.
Afin d'éviter toute sollicitation brusque, elles doivent se fermer de sorte que le débit volumétrique ne soit pas réduit brutalement à zéro.
Le cône de soupape est mû par la tige et vient assurer l´étanchéité métal sur métal sur la bague de siège pressée dans le corps de soupape.
L'étanchéité de la tige est obtenue à l'aide d'un presse-étoupe.
La jonction de séparation entre le corps de soupape et le couvercle à bride est étanchéisée par un joint plat.
Le montage expérimental MT 154 est un projet d'introduction au domaine de la technique de montage.
Montage et démontage sont aisément réalisables dans le temps réservé aux séances de cours.
Pour ces travaux, les outils simples fournis sont les seuls nécessaires.
Une forme de travail appropriée durant le cours est la collaboration, en grande partie autonome, d´ un petit groupe de 2 à 3 élèves.
Les tâches doivent être clairement définies et réparties au sein du groupe.
Le matériel d´ accompagnement didactique détaillé est conforme à la pratique.
Il comprend essentiellement un jeu complet de dessins avec un dessin d'ensemble, la liste des pièces et les dessins des différentes pièces.
Avec le banc d'essai hydraulique de robinetteries MT 162, la soupape d´ arrêt assemblée peut être soumise à un essai de pression.
Contenu didactique / Essais
- fonctionnement et structure d'une soupape d´ arrêt à siège droit
- montage et démontage, également à des fins d´ entretien et de réparation
- lecture et compréhension de dessins techniques
- planification et présentation des opérations de montage
- connaissance de différents éléments de machine: filet de mouvement, joints d'étanchéité, presse-étoupe
- critères de sélection de matériaux
- test d'étanchéité (avec le banc d'essai hydraulique de robinetteries MT 162)
Les grandes lignes
- montage expérimental conforme à la pratique: exemple d'une soupape d´ arrêt
- riche programme pédagogique avec des problématiques interdisciplinaires
- matériel didactique étendu et de structure moderne
- fonctionnement et structure d'une soupape d´ arrêt à siège droit
- montage et démontage, également à des fins d´ entretien et de réparation
- lecture et compréhension de dessins techniques
- planification et présentation des opérations de montage
- connaissance de différents éléments de machine: filet de mouvement, joints d'étanchéité, presse-étoupe
- critères de sélection de matériaux
- test d'étanchéité (avec le banc d'essai hydraulique de robinetteries MT 162)
Les grandes lignes
- montage expérimental conforme à la pratique: exemple d'une soupape d´ arrêt
- riche programme pédagogique avec des problématiques interdisciplinaires
- matériel didactique étendu et de structure moderne
Caractéristiques techniques
Soupape d´ arrêt avec raccords à brides:
- DN25
- PN16
- course: 13mm
- corps, roue à main, couvercle, bride presse-étoupe: fonte grise
- cône, bague de siège, tige, segment sphérique etc.: acier inoxydable
Soupape d´ arrêt avec raccords à brides:
- DN25
- PN16
- course: 13mm
- corps, roue à main, couvercle, bride presse-étoupe: fonte grise
- cône, bague de siège, tige, segment sphérique etc.: acier inoxydable
Informations logistiques
Dimensions et poids
Lxlxh: 600x450x180mm (mallette)
Poids: env. 16kg
Liste de livraison
1 kit
1 jeu d´ outils
1 jeu de petites pièces
1 mallette
1 documentation didactique incluant: la description technique du système, la liste et les dessins complets des pièces détachées, la description des procédures de montage et de démontage, également en relation avec des opérations de réparation
Lxlxh: 600x450x180mm (mallette)
Poids: env. 16kg
Liste de livraison
1 kit
1 jeu d´ outils
1 jeu de petites pièces
1 mallette
1 documentation didactique incluant: la description technique du système, la liste et les dessins complets des pièces détachées, la description des procédures de montage et de démontage, également en relation avec des opérations de réparation
Techniques > Maintenance - Productique > Kits assemblage > Robinetteries
Techniques > Mécanique des fluides > Éléments de construction de tuyauteries et d'installations industrielles > Montage de robinetteries
Delai de livraison estimé : 16 semaines
