Ref: EWTGUMT120
MT 120 Montage d'un engrenage droit à denture hélicoïdale( ref. 051.12000)
Livré avec fichiers: DXF, STEP et PDF et accès Media Center

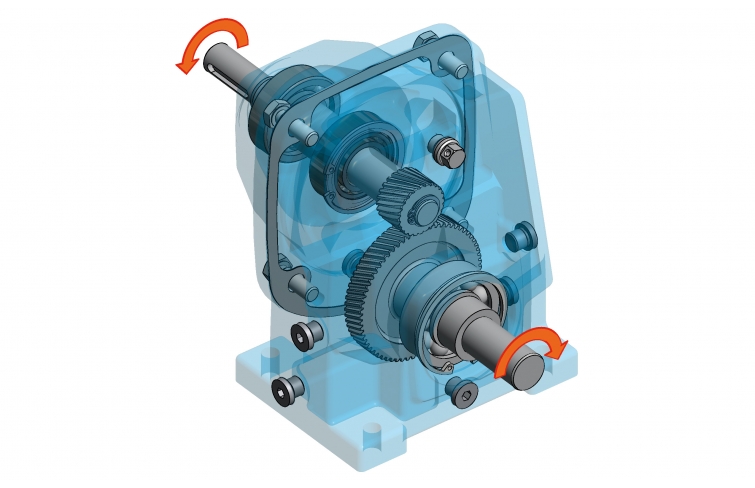

Le montage MT 120 traite dun engrenage droit à denture hélicoïdale.
Lengrenage est à un étage, et a une transmission fixe (engrenage à rapport fixe).
Les roues droites à denture hélicoïdale tournent plus régulièrement et moins bruyamment que celles à denture droite, car lengrènement des dents se déroule de manière progressive, et plusieurs dents sont en prise.
Les roues droites à denture hélicoïdale conviennent aux vitesses de rotation élevées, et supportent des sollicitations plus importantes que des roues comparables à denture droite.
Le kit MT 120 fait partie de la GUNT-Practice Line pour le montage, la maintenance et la réparation; il est conçu pour lapprentissage pratique dans lenseignement professionnel et les centres de formation continue.
Il offre un lien évident et étroit entre les connaissances théoriques et pratiques.
Montage et démontage sont aisément réalisables pendant la durée habituelle dun cours.
Pour ces travaux, les outils simples fournis sont les seuls nécessaires.
Les dispositifs dajustement de lengrenage sont conçus de telle sorte que lensemble du montage puisse seffectuer par la force manuelle.

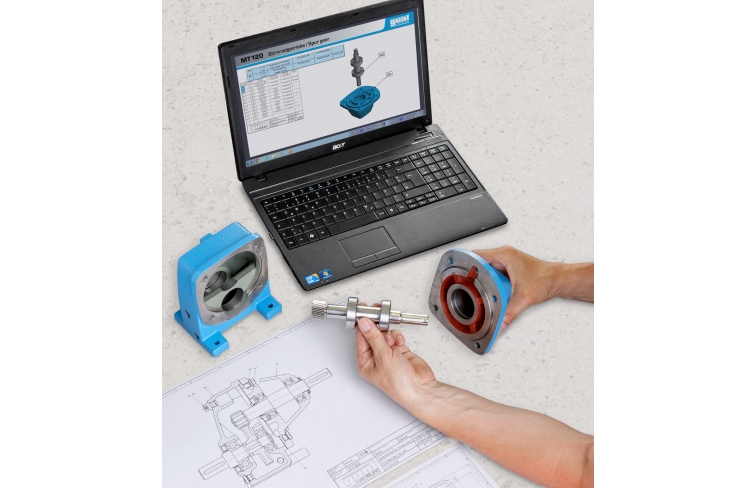

La documentation didactique multimédia de conception moderne fournit des informations techniques très complètes et détaillées, qui servent de base à la conception du cours.
La documentation didactique est constituée pour lessentiel dun jeu complet de dessins techniques sous forme de fichier, avec listes de pièces, dessins des pièces détachées, vues éclatées, dessin de montage et dessins en 3D.
Tous les dessins techniques sont en conformité avec les normes, et cotés pour la fabrication.
Le jeu de dessins de fichiers est constitué de fichiers CAO, STEP y PDF. Très utile également: des vidéos de montage.
Toutes les désignations sont en anglais.
Laide au transport MT 120.02 ou le diable MT 120.01 conviennent au transport pratique du kit.
Lengrenage est à un étage, et a une transmission fixe (engrenage à rapport fixe).
Les roues droites à denture hélicoïdale tournent plus régulièrement et moins bruyamment que celles à denture droite, car lengrènement des dents se déroule de manière progressive, et plusieurs dents sont en prise.
Les roues droites à denture hélicoïdale conviennent aux vitesses de rotation élevées, et supportent des sollicitations plus importantes que des roues comparables à denture droite.
Le kit MT 120 fait partie de la GUNT-Practice Line pour le montage, la maintenance et la réparation; il est conçu pour lapprentissage pratique dans lenseignement professionnel et les centres de formation continue.
Il offre un lien évident et étroit entre les connaissances théoriques et pratiques.
Montage et démontage sont aisément réalisables pendant la durée habituelle dun cours.
Pour ces travaux, les outils simples fournis sont les seuls nécessaires.
Les dispositifs dajustement de lengrenage sont conçus de telle sorte que lensemble du montage puisse seffectuer par la force manuelle.
La documentation didactique multimédia de conception moderne fournit des informations techniques très complètes et détaillées, qui servent de base à la conception du cours.
La documentation didactique est constituée pour lessentiel dun jeu complet de dessins techniques sous forme de fichier, avec listes de pièces, dessins des pièces détachées, vues éclatées, dessin de montage et dessins en 3D.
Tous les dessins techniques sont en conformité avec les normes, et cotés pour la fabrication.
Le jeu de dessins de fichiers est constitué de fichiers CAO, STEP y PDF. Très utile également: des vidéos de montage.
Toutes les désignations sont en anglais.
Laide au transport MT 120.02 ou le diable MT 120.01 conviennent au transport pratique du kit.
Contenu didactique / Essais
- fonction et construction dun engrenage droit à denture hélicoïdale
- planification et présentation des opérations de montage
- montage et démontage, également à des fins de maintenance et de réparation
- lecture et compréhension de dessins industriels (fichiers PDF, CAD, STEP)
- familiarisation avec différents éléments de machine: roulements à billes, garnitures détanchéité darbre
- familiarisation avec les auxiliaires et dispositifs de montage
- génération de programmes pour limpression 3D et lusinage CNC
Les grandes lignes
- exemple de kit conforme à la pratique: lengrenage droit
- champ dapprentissage étendu avec des problématiques interdisciplinaires
- partie de la GUNT-Practice Line pour le montage, la maintenance et la réparation
- documentation didactique multimédia: 3D-PDF, fichiers CAO/ STEP, vidéos
- fonction et construction dun engrenage droit à denture hélicoïdale
- planification et présentation des opérations de montage
- montage et démontage, également à des fins de maintenance et de réparation
- lecture et compréhension de dessins industriels (fichiers PDF, CAD, STEP)
- familiarisation avec différents éléments de machine: roulements à billes, garnitures détanchéité darbre
- familiarisation avec les auxiliaires et dispositifs de montage
- génération de programmes pour limpression 3D et lusinage CNC
Les grandes lignes
- exemple de kit conforme à la pratique: lengrenage droit
- champ dapprentissage étendu avec des problématiques interdisciplinaires
- partie de la GUNT-Practice Line pour le montage, la maintenance et la réparation
- documentation didactique multimédia: 3D-PDF, fichiers CAO/ STEP, vidéos
Caractéristiques techniques
Dimensions de lengrenage sans raccords darbre
Lxlxh: 160x135x175mm
Transmission
pignon
nombre de dents: z=24
module normal: m=1mm
roue dentée
nombre de dents: z=68
module normal: m=1mm
rapport de transmission: i=2,83
Couple de sortie max.
54Nm à 494min-1
Raccords darbre
entraînement: Øxl: 16x40mm
sortie: Øxl: 20x40mm
Dimensions de lengrenage sans raccords darbre
Lxlxh: 160x135x175mm
Transmission
pignon
nombre de dents: z=24
module normal: m=1mm
roue dentée
nombre de dents: z=68
module normal: m=1mm
rapport de transmission: i=2,83
Couple de sortie max.
54Nm à 494min-1
Raccords darbre
entraînement: Øxl: 16x40mm
sortie: Øxl: 20x40mm
Informations logistiques
Dimensions et poids
Lxlxh: 600x400x540mm (système de rangement)
Poids: env. 20kg
Liste de livraison

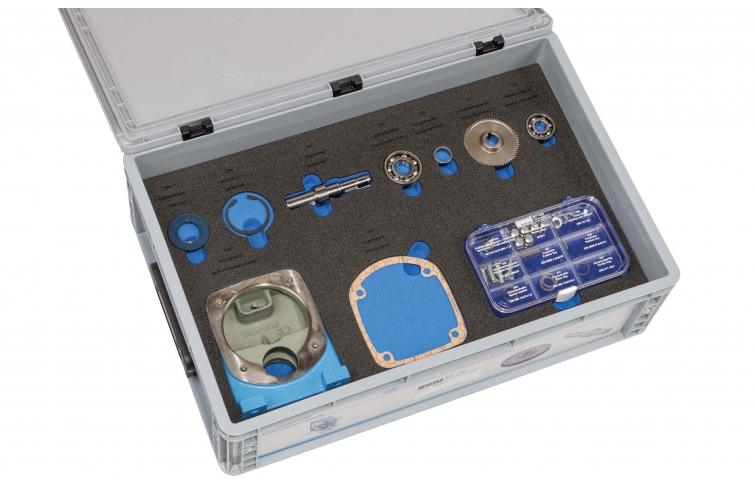

1 kit

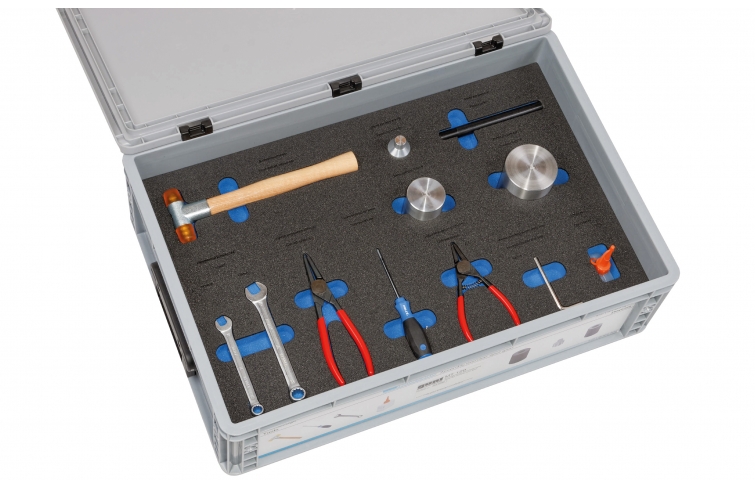

1 jeu doutils

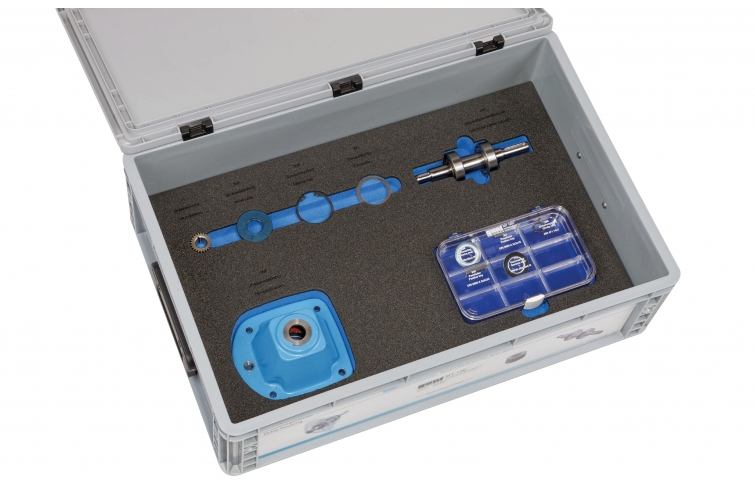

1 jeu de dispositifs de montage
1 jeu de petites pièces

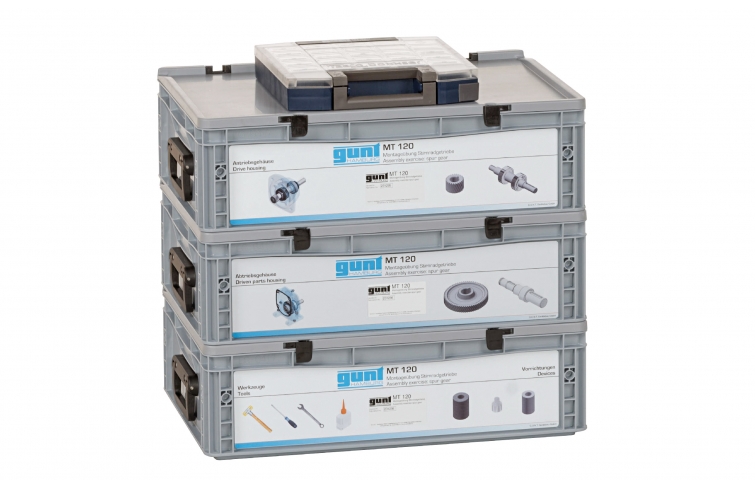

3x système de rangement avec mousse de protection
1 documentation didactique, incluant la description technique du système, la liste et les dessins complets des pièces détachées (PDF, CAD, STEP), la description des procédures de montage et de démontage, vidéos de montage
Lxlxh: 600x400x540mm (système de rangement)
Poids: env. 20kg
Liste de livraison
1 kit
1 jeu doutils
1 jeu de dispositifs de montage
1 jeu de petites pièces
3x système de rangement avec mousse de protection
1 documentation didactique, incluant la description technique du système, la liste et les dessins complets des pièces détachées (PDF, CAD, STEP), la description des procédures de montage et de démontage, vidéos de montage
Techniques > Mécanique > Principe de projet mécanique > Éléments d'entraînement
Techniques > Maintenance - Productique > Kits assemblage > Éléments d'entraînement et engrenages
Formations > BTS MS > Systèmes de production
Poids: 20 Kg Delai de livraison estimé : 5 semaines
