Ref: EWTGUMT122
MT 122 Montage d'un engrenage planétaire (Réf. 051.12200)
Livré avec fichiers: DXF, STEP et PDF et accès Media Center
d\fs16\lang1036 Les engrenages planétaires transmettent et augmentent souvent le couple tout en réduisant simultanément la vitesse.
Ils sont souvent utilisés dans les éoliennes et comme transmissions automatiques dans les véhicules.

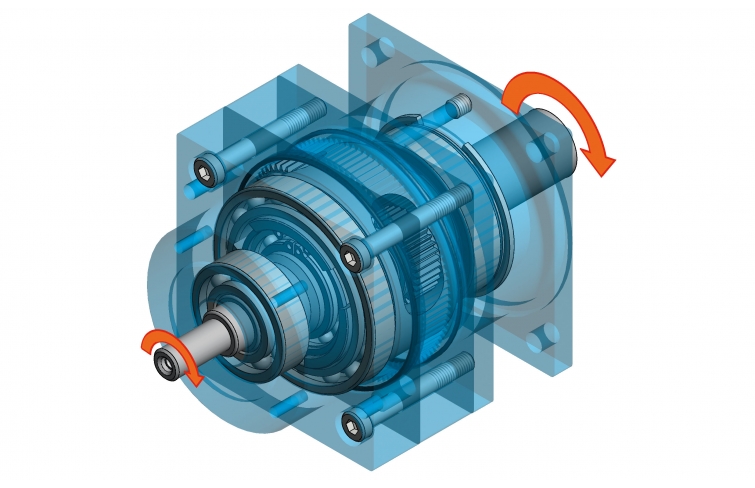

Le montage MT 122 traite d´ un engrenage planétaire à un étage avec trois satellites.
L´ engrenage est entraîné par la roue solaire.
La couronne est bloquée.
Le kit MT 122 fait partie de la GUNT-Practice Line pour le montage, la maintenance et la réparation; il est conçu pour l´ apprentissage pratique dans l´ enseignement professionnel et les centres de formation continue.
Il offre un lien évident et étroit entre les connaissances théoriques et pratiques.
Montage et démontage sont aisément réalisables pendant la durée habituelle d´ un cours.
Pour ces travaux, les outils simples fournis sont les seuls nécessaires.
Les dispositifs d´ ajustement de l´ engrenage sont conçus de telle sorte que l´ ensemble du montage puisse s´ effectuer par la force manuelle.

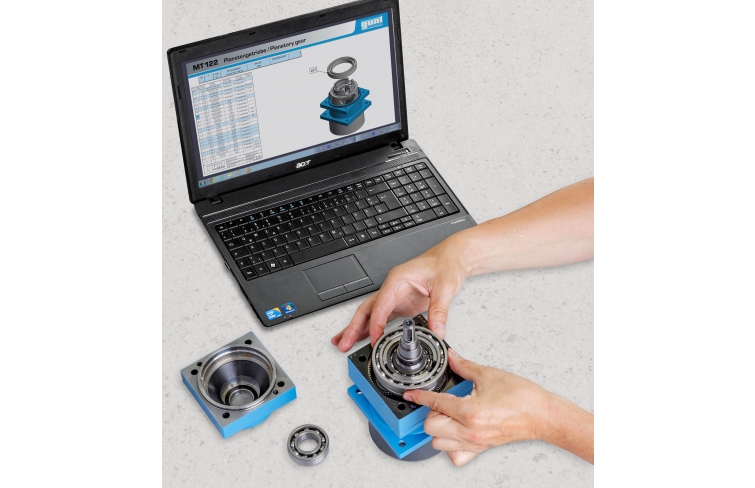

La documentation didactique multimédia de conception moderne fournit des informations techniques très complètes et détaillées, qui servent de base à la conception du cours.

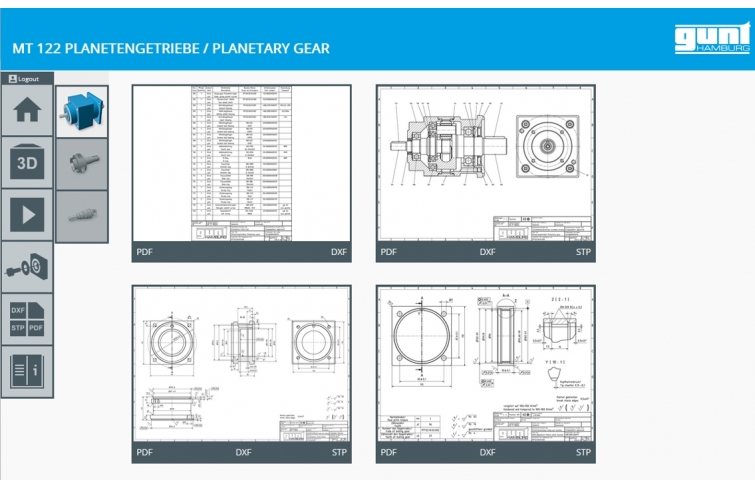

La documentation didactique est constituée pour l´ essentiel d´ un jeu complet de dessins techniques sous forme de fichier, avec listes de pièces, dessins des pièces détachées, vues éclatées, dessin de montage et dessins en 3D.
Tous les dessins techniques sont en conformité avec les normes, et cotés pour la fabrication.
Le jeu de dessins de fichiers est constitué de fichiers CAO, STEP y PDF. Très utile également: des vidéos de montage.
Toutes les désignations sont en anglais.

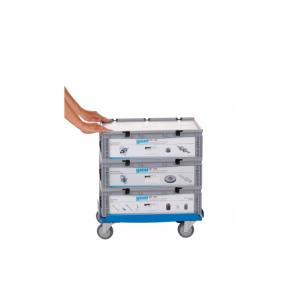

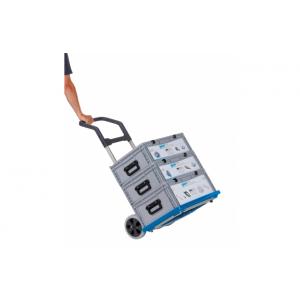

L´ aide au transport MT 120.02 ou le diable MT 120.01 conviennent au transport pratique du kit.
- fonction et construction d´ un engrenage planétaire
- planification et présentation des opérations de montage
- montage et démontage, également à des fins de maintenance et de réparation
- lecture et compréhension de dessins industriels (fichiers PDF, CAD, STEP)
- familiarisation avec différents éléments de machine: roulements à billes, garnitures d´étanchéité d´ arbre
- familiarisation avec les auxiliaires et dispositifs de montage
- génération de programmes pour l´ impression 3D et l´ usinage CNC
Les grandes lignes
- exemple de kit conforme à la pratique: l´ engrenage planétaire avec couronne bloquée
- champ d´ apprentissage étendu avec des problématiques interdisciplinaires
- partie de la GUNT-Practice Line pour le montage, la maintenance et la réparation
- documentation didactique multimédia: 3D-PDF, fichiers CAO/ STEP, vidéos
Dimensions de l´ engrenage sans raccords d´ arbre
Lxlxh:: 140x115x115mm
Transmission
roue solaire
nombre de dents: z=24
module normal: m=1mm
satellites
nombre: 37
nombre de dents: z=7
module normal: m=1mm
couronne
nombre de dents: z=96
module normal: m=1mm
rapport de transmission: i=5
Couple de sortie nominal
160Nm à 3000min-1
Raccords d´ arbre
entraînement: Øxl: 14x34mm
sortie: Øxl: 30x45mm
1 kit

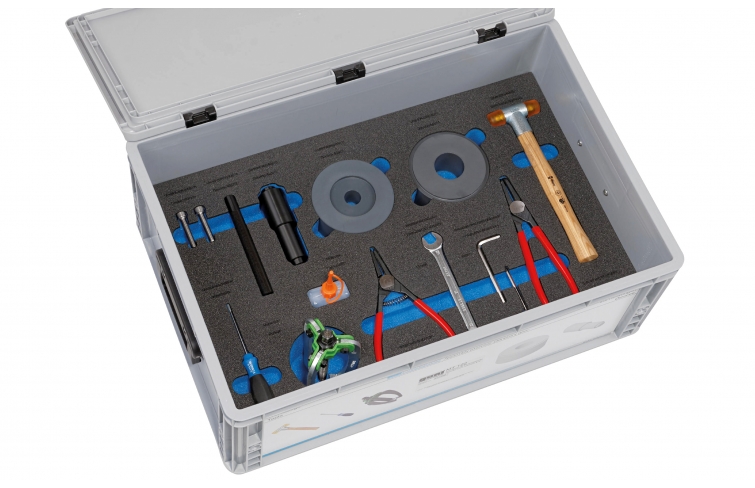

1 jeu d´ outils
1 jeu de dispositifs de montage
1 jeu de petites pièces

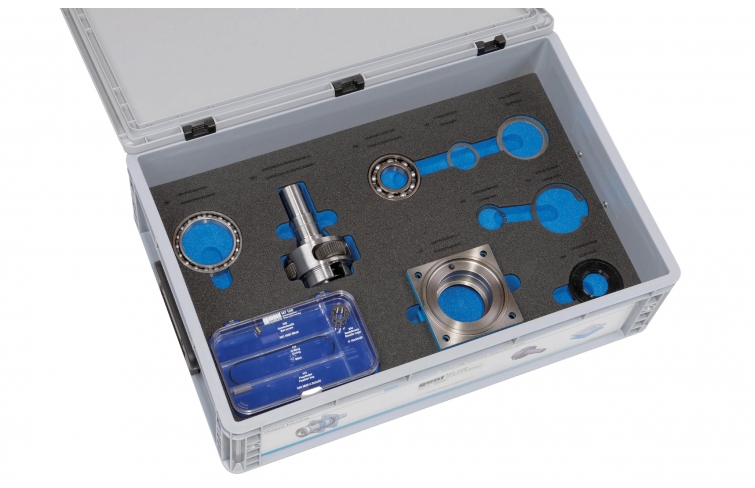

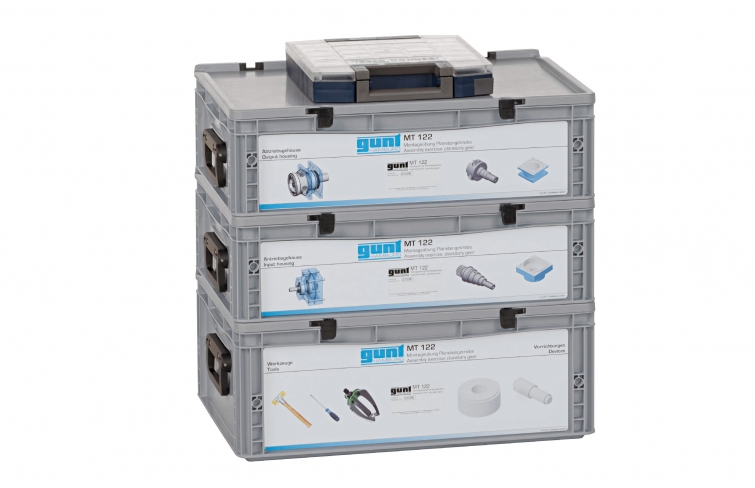

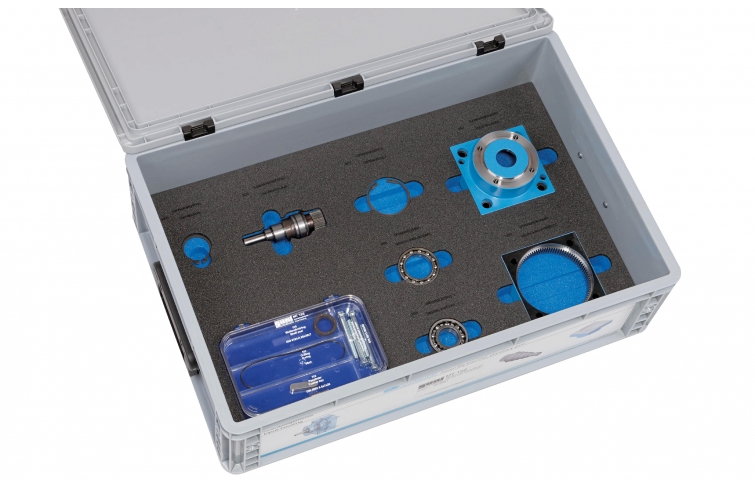

3x système de rangement avec mousse de protection
1 documentation didactique, incluant la description technique du système, la liste et les dessins complets des pièces détachées (PDF, CAD, STEP), la description des procédures de montage et de démontage, vidéos de montage
