Ref: EWTGUGL300.05

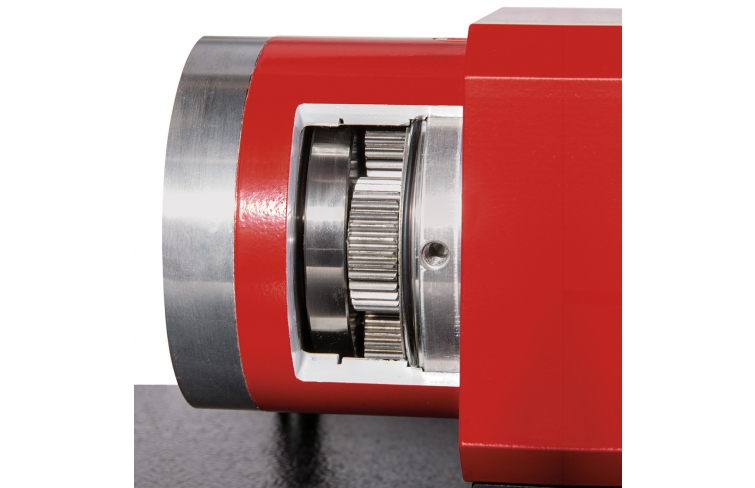

GL 300.05 Modèle en coupe engrenage planétaire (Réf. 030.30005)

Ces modèles en coupe permettent d´ expliquer de façon simple et précise le mode de fonctionnement des éléments constitutifs d´ une machine, par exemple d´ un embrayage à disques, de différents engrenages ou d´ une chaise palier.

Les modèles en coupe des séries GL 300.01 à GL 300.12 forment un complément utile pour les kits de montage, les modèles et les kits de modèle dans le domaine du dessin industriel.

Pour pouvoir utiliser les modèles en coupe sur une large surface dans le cadre d´ un enseignement technique, l´ utilisateur dispose de dessins adaptés aux normes et à la pratique pour chaque modèle.

Les problématiques du dessin industriel, des machines et appareils ou des techniques de fabrication et de contrôle peuvent être mises en pratique et visualisées à l´ aide des modèles en coupe.

Les modèles en coupe représentent les composants d´ origine et permettent à l´ utilisateur d´ observer au mieux les composants actifs tout en conservant intégralement leur fonctionnement mécanique.

Chaque modèle en coupe est solidement fixé sur un socle muni de poignées de transport.

L´ actionnement est toujours manuel.



Contenu didactique/essais

fonctionnalité et montage d´ un engrenage planétaire



Contenu didactique / Essais
Les grandes lignes

- Présentation des éléments constitutifs et visualisation du mode de fonctionnement



Caractéristiques techniques

Transmission

roue solaire

- nombre de dents: z=24

- module normal: m=1mm

satellites

- nombre: 37

- nombre de dents: z=7

- module normal: m=1mm

couronne

- nombre de dents: z=96

- module normal: m=1mm

rapport de transmission: i=5

Couple de sortie nominal

160Nm à 3000min-1



Informations logistiques
Dimensions et poids

Lxlxh : 350 x 300 x 160 mm

Poids : env. 5 kg



Liste de livraison

1 modèle en coupe

1 description

1 vue en coupe



Poids: 5 Kg
Delai de livraison estimé : 16 semaines
